4.6 Контроль объёмного расхода или температуры /

функция аналогового сигнала

-30% -20% 0% 100% 120% 130%

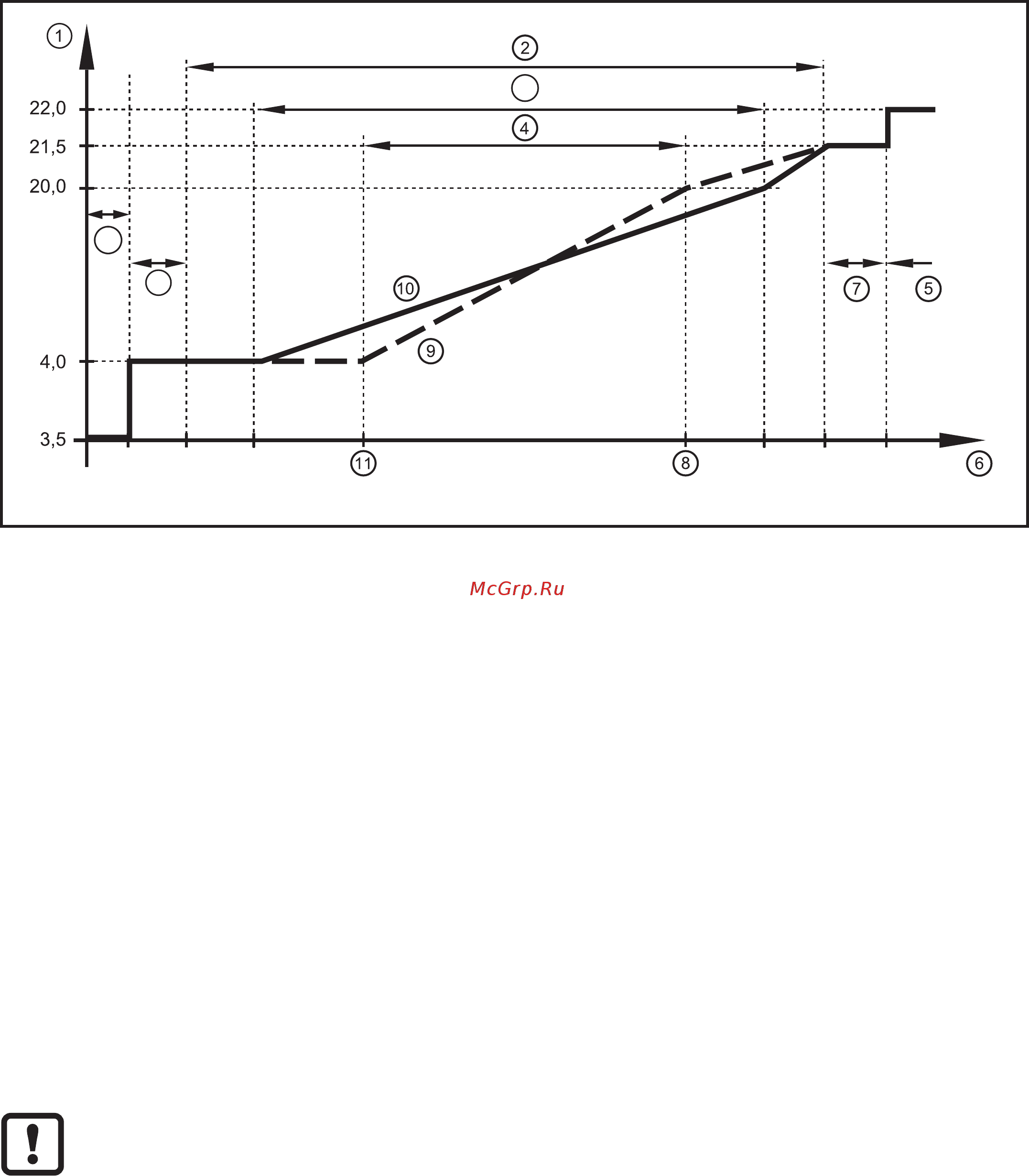

Характеристики аналогового выхода в соответствии со стандартом IEC 60947-5-7

1: Выходной ток в мA

2: Зона работы датчика

3: Диапазон измерения

4: Диапазон между начальной и конечной точкой аналогового сигнала

5: Сообщение об ошибке [Err�] отображается на экране

6: Конечное значение диапазона измерения (VMR)

7: Отображается сообщение об ошибке [OL] (= перегрузка)

8: Аналоговая конечная точка (AEP): соответствует значению измеряемой величины,

при которой выходной сигнал равен 20 мA

9: Кривая аналогового сигнала со смещенной начальной точкой аналогового сигнала

10: Кривая аналогового сигнала при заводской настройке

11:

Начальная точка аналогового сигнала (ASP): соответствует значению измеряемой

величины, при которой выходной сигнал равен 4 мA

12: Отображается сообщение об ошибке [UL] (= недостаточная нагрузка)

13: Сообщение об ошибке [Err�] отображается на экране

Минимальное расстояние между [ASP] и [AEP] = 25% верхнего

предела диапазона измерения�
