12
5 Установка
► Строго соблюдайте правила установки и эксплуатации
пневматического оборудования�
5.1 Место установки
► Устанавливайте датчик ниже холодной сушки�
► Устанавливайте датчик возле нагрузки�
► Если сжатый воздух подается в основную трубу через параллельные
трубы:установите датчик в основную трубу�
► Датчик можно установить ниже модуля обслуживания� Если для нагрузки
используется масло: установите датчик перед маслёнкой�
5.2 Условия установки
Достижение указанной точности измерения возможно только при соблюдении
следующих условий установки: определенная длина впускной / выпускной
трубы, определенная площадь поперечного сечения потока, фиксированная
глубина установки и правильное расположение измерительных элементов�
Прибор устанавливается в диапазоне измерения, который соответствует
этим условиям�

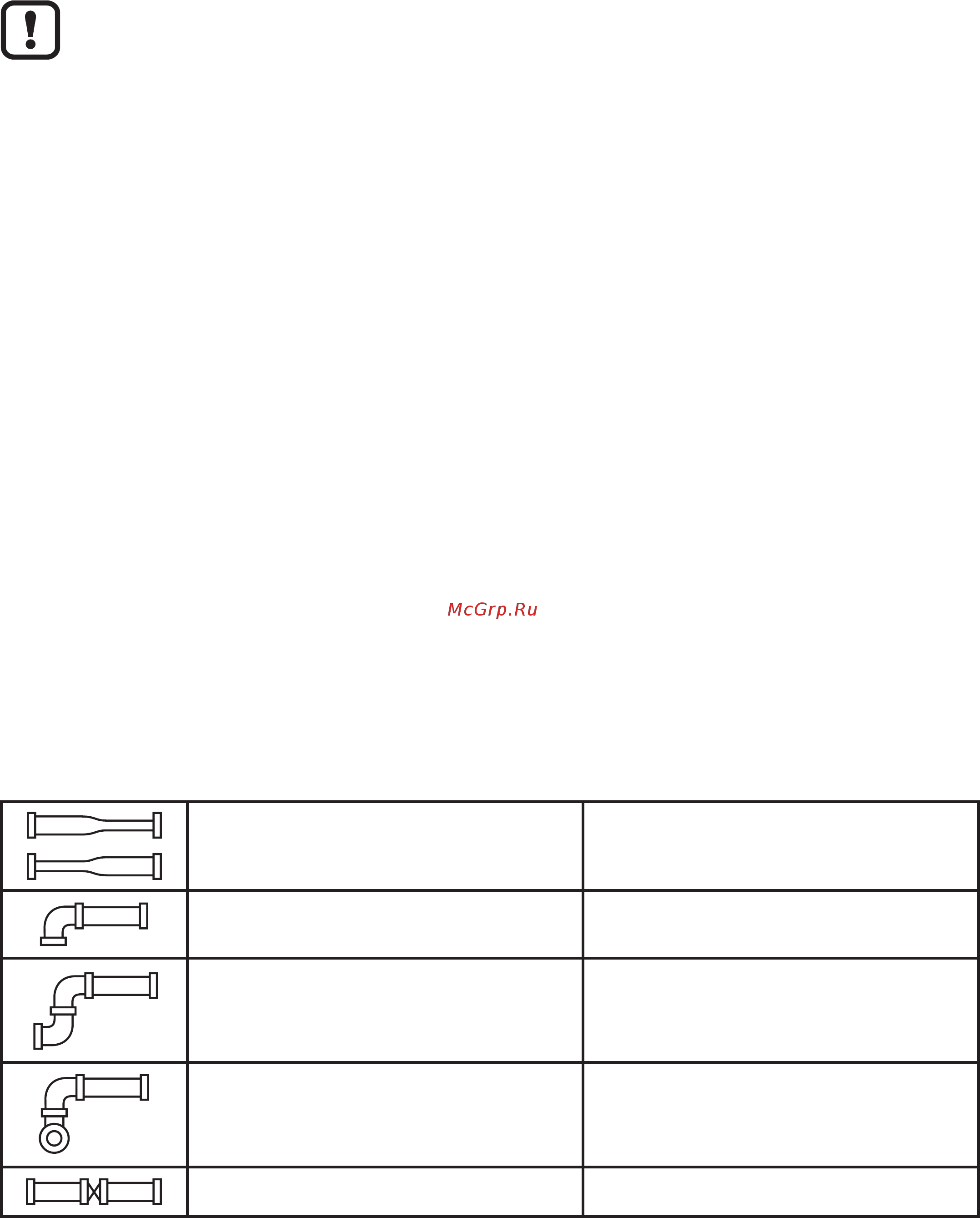

В случае помех на впускной стороне рекомендуются дополнительные секции
труб для стабилизации потока (B)�
Изменения диаметра трубы B = 5 x диаметр трубы
изгиб 90° B = 5 x диаметр трубы
Два изгиба 90°, одна плоскость B = 10 x диаметр трубы
Два изгиба 90°, две плоскости B = 15 x диаметр трубы
Клапан, золотник B = 35 x диаметр трубы
