ifm SD6101 [21/33] Информация по спецификации устройства
![ifm SD6101 [21/33] Информация по спецификации устройства](/views2/1601071/page21/bg15.png)
21
RU
10.1.2 Информация по спецификации устройства
IODD, необходимые для конфигурации устройства IO-Link и подробную
информацию об инструментах для настройки параметров и структуре
данных, диагностическую информацию и адреса параметров смотрите на
www�ifm�com/ru/io-link�
10.1.3 Инструменты для настройки параметров
Информация о необходимом аппаратном и программном обеспечении IO-
Link находится на www�ifm�com/ru/io-link�

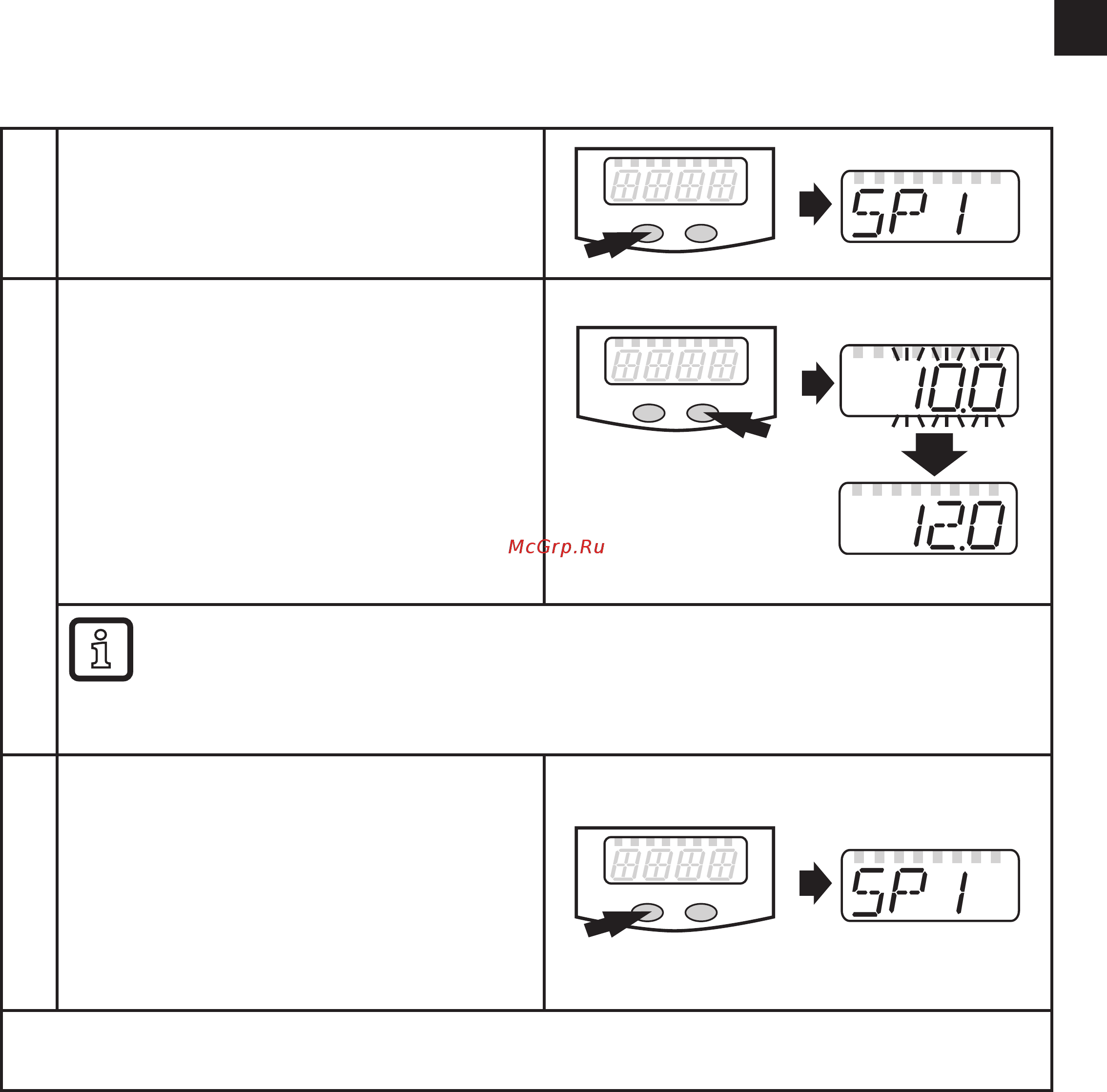

10.2 О настройке параметров
Настройка каждого параметра осуществляется в 3 этапа:
1
Выберите параметр
► Удерживайте кнопку [Mode/Enter]
до тех пор, пока на экране не
отобразится желаемый параметр�
2
Настройте значение параметра
► Нажмите и удерживайте кнопку
[Set]�
> Текущее значение параметра
мигает на экране в течение 5 с�
> Через 5 с: значение настройки
изменяется: постепенно при
однократных нажатиях или
постоянном удержании кнопки�
Цифровые значения постоянно увеличиваются� Для уменьшения значе-
ния:
► подождите, пока дисплей достигнет максимального значения�
> Затем начнётся новый цикл и отображение с минимального значения�
3
Подтверждение введённого значе-
ния параметра
► Кратко нажмите кнопку [Mode/
Enter]�
> Параметр снова отображается
на экране� Новое установленное
значение сохраняется в памяти�
Настройка других параметров
► Необходимо начать с шага 1�
