CITEL DS252C-48DC/G Инструкция по установке онлайн
Technical Data
Installation MaintenanceWiring
Application example

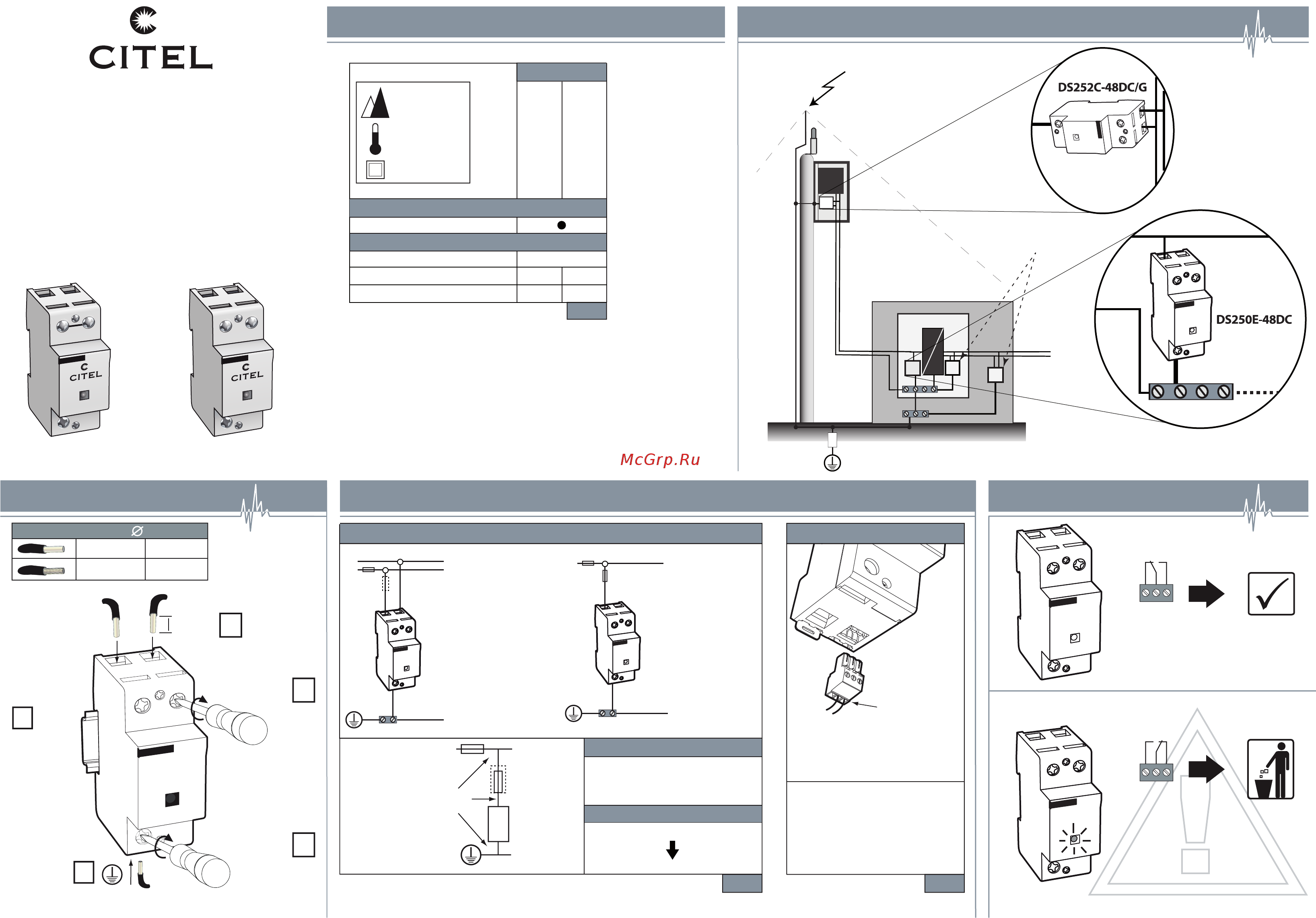

INSTALLATION INSTRUCTIONS -
NOTICE D'INSTALLATION
NOTICIA DE INSTALACIÓN - INSTALLATIONSHINWEISE
ISTRUZIONI PER L'INSTALLAZIONE
INSTRUCOES DE INSTALACAO - MONTÁŽNÍ NÁVOD
РУКОВОДСТВО ПО МОНТАЖУ - 安装指导书
11-12 Closed = SPD OK
11-14 Open = SPD OK
Remote signal for
disconnection information
11-12 Open = SPD disconnect
11-14 Closed = SPD disconnect
Remote contact wiring
1,5 mm²
# 16 AWG max
2.1 Lb-In
0,5 Nm max.
250 Vac / 0.5 A max.
30 Vdc / 3 A max.
Table 2 Table 3
F1 ≤ 315 A
F1 ≤ 315 A
F2 < F1
Standard wiring
and replace
with
DS250E-48DC
or
DS252C-48DC/G
Protection Fuse DS252C-48DC/G
Protection Fuse DS250E-48DC
DS250E-48DC
DS252C-48DC/G
P/N
Table 1
6500 ft max.
2000 m ma
x.
-40/+185°F max.
-40/+85°C max.
indoor use only
IP20
DC surge protector -
Parafoudre DC
Überspannungsschutz für DC - DC contra sobretensiones
Protezione DC - Proteção DC - Svodiče přepěti pro DC
Устройство защиты от импульсных
перенапряжений для сетей DC - 直流浪涌保护器
Network
Characteristics
X
48 Vdc
75 Vdc
> 0.1 mA None
Uc
Ports
1-pole 2-pole
Ipe
DS252C-48DC/G
DS252C-48DC/G
DS250E-48DC
DS250E-48DC
+
-/+
-
OK
DEFECT
RED indicator
6 - 50 mm
2
11 - 3 AWG
6
- 35 mm
2
9 - 3 AWG
min-max
5
3,5 - 4 Nm
31 - 35.4 Lb-In
4
16 mm
0.6 in
2
1
Clip on
symmetrical
DIN rail
3
3,5 - 4 Nm
31 - 35.4 Lb-In
+
–
F2
PE
F1
+/-
F2
PE
F1
11
12
14
11
12
14
F2
F1
SPD
∑ a+b+c
≤ 0.5m
a
b
c
Power Supply
48Vdc 230Vac
AC Power
Surge Protectors
T1
T2
RRH
RRU
T1
DC
AC
T1
N150401a
Содержание
- 12 closed spd ok 11 14 open spd ok 1
- 12 open spd disconnect 11 14 closed spd disconnect 1
- A b c 0 m 1
- Application example 1
- Characteristics 1
- Defect 1
- Ds250e 48dc 1
- Ds252c 48dc g 1
- F1 315 a 1
- Installation instructions 1
- Installation maintenance wiring 1
- Min max 1
- N150401a 1
- Network 1
- Notice d installation 1
- Noticia de instalación installationshinweise istruzioni per l installazione instrucoes de instalacao montážní návod руководство по монтажу 安装指导书 1
- Protection fuse ds250e 48dc 1
- Protection fuse ds252c 48dc g 1
- Red indicator 1
- Remote contact wiring 1
- Remote signal for disconnection information 1
- Standard wiring 1
- Table 1 1
- Table 2 table 3 1
- Technical data 1
- Uc ports 1
- Advertencia de seguridad 2
- Atencion 2
- Attention 2
- Attenzione 2
- Avisos importantes 2
- Avvertenze importanti 2
- Bezpečnostní pokyny 2
- Consignes de securite 2
- It es pt 2
- Rus cz 2
- Safety instructions 2
- Sicherheitshinweise 2
- Varování 2
- Warnung 2
- Внимание 2
- Меры безопасности 2
- 中文 2
- 安全须知 2
