CITEL MLPC1-440LY-R Инструкция по установке онлайн
Technical Data
Wiring and installation Dimensions (in mm) Maintenance
Application example

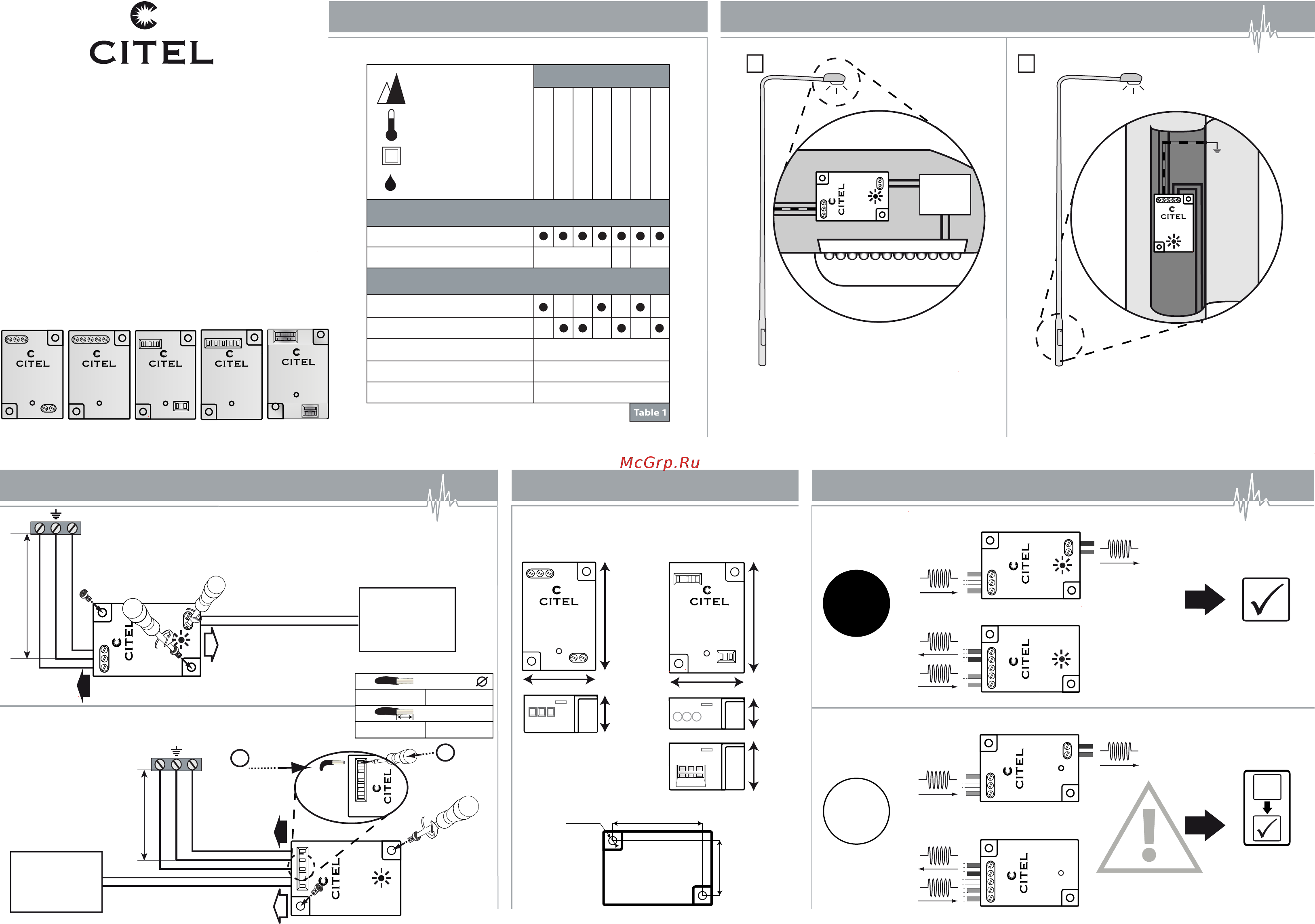

MLPC1 & MLPC-VG1 Series
INSTALLATION INSTRUCTIONS -
NOTICE D'INSTALLATION
NOTICIA DE INSTALACIÓN - INSTALLATIONSHINWEISE
ISTRUZIONI PER L'INSTALLAZIONE
INSTRUCOES DE INSTALACAO - MONTÁŽNÍ NÁVOD
РУКОВОДСТВО ПО МОНТАЖУ - 安装指导书
Parafoudre Type 2 (ou Type 3) très compact pour
éclairage à LED.
AC surge protector Type 2 (or Type 3) for LED lighting
system.
Protección AC contra sobretensiones transitorias
de Tipo 2 (o 3) para iluminación con tecnología LED.
Protezione AC contra sovratensioni di Tipo 2 (o 3)
per l’illuminazione con tecnologia LED.
УЗИП переменного тока Класс 2 (или Класс 3)
для светодиодных систем освещения.
Střídavá přepěťová ochrana Typu 2 (nebo Typu 3)
pro LED osvětlovací systémy.
L
N
Protected
Equipment
For all versions
AC network
Protected side
0.4 Nm
3.5 Lb-In
and replace
with
MLPC1-230L-x
or MLPC1-230L-x/50
or MLPC1-440LY-R
or MLPC-VG1-230L-x
LED OFF + AC o = Defect
LED ON = OK
N140301h
P/N
6500 ft max.
2000 m ma
x.
-40/+185°F max.
-40/+85°C max.
indoor use only
MLPC1-230L-R
MLPC1-230L-R/50
MLPC1-230L-V/50
MLPC1-440LY-R
MLPC-VG1-230L-V
MLPC-VG1-230L-R
MLPC1-230L-V
MLPC1-230L-V MLPC1-230L-V/50
MLPC1-230L-V
MLPC1-230L-V/50
MLPC-VG1-230L-V
59
20,5
40
LED on
LED o
X
MLPC1-230L-R
MLPC1-230L-R/50
MLPC1-440LY-R
MLPC-VG1-230L-R
59
40
17
MLPC1-230L-R
2
MLPC1-230L-R/50
30
49
Diam. 4,3
1
LED circuit board
LED
Driver
I
10 kA
no current
max
I
PE
Protection class
IP20
Connection by screw
Connection by spring
220 - 240 Vac single phase
AC system
< 50 cm
< 50 cm
X
N
L
PE
PE
Connection by spring contact terminal
N
L
Protected
Equipment
AC network
Push
Insert
Wire
2
1
Protected side
N
L
Connection by screw terminal
L
N
AC network
Protected side
0.4 Nm
3.5 Lb-In
N
L
PE
0.5 - 2.5 mm² 20 - 13 AWG
9 - 10 mm 0.35 - 0.39 in
min-max
min-max
MLPC1-440LY-R
25
MLPC1-440LY-R version
ITTT/TN
Characteristics
X
Humidity range
5% to 95%
AC network
TT/TN
MLPC-VG1-230L-V MLPC-VG1-230L-R
