Выключатель (датчик)
бесконтактный емкостной
ВБЕ - х хх - хх х - хх хх - х х . х
Вид корпуса
Диаметр или максимальный размер активной
поверхности, мм
Длина или высота корпуса, мм
Исполнение по способу подключения
Исполнение по способу установки
Номинальное напряжение питания
Схема подключения
Функция коммутационного элемента
Наличие защиты и световой индикации выхода
Наличие регулировки чувствительности
Модификация
Рис. 1. Формат обозначения выключательов
1.2.1.1 Вид корпуса выключателей обозначается следующим образом:
Ф – пластмассовый фланцевый корпус;
Ц – пластмассовый цилиндр с резьбой;
М – металлический цилиндр с резьбой.
1.2.1.2 Исполнение по способу подключения выключателей при монтаже на объекте обозначается следующим образом:
К – при помощи клеммника;
Р – при помощи разъема с резьбой М12;
У – при помощи встроенного кабеля.
1.2.1.3 Исполнение по способу установки в демпфирующий материал:
1 - утапливаемое исполнение;
2 - неутапливаемое исполнение.
1.2.1.4 Номинальное напряжение питания выключателей обозначается следующим образом:
1 - выключатели с напряжением питания до 30 В постоянного тока;
2 - выключатели с напряжением питания 220 В от сети переменного тока.
1.2.1.5 Схема подключения выключателей обозначается следующим образом:
1 – трехпроводная или четырехпроводная схема подключения, питание от источника напряжения постоянного тока, коммутацион-
ный элемент p-n-p типа (общий провод минус питания);
2 – трехпроводная или четырехпроводная схема подключения, питание от источника напряжения постоянного тока, коммутацион-
ный элемент n-p-n типа (общий провод плюс питания);
4 – двухпроводная схема подключения, питание от сети 220 В переменного тока, защитный заземляющий проводник отсутствует
(защита от поражения электрическим током выполнена по II классу);
7 - схема подключения с 4 или 5 выводами, коммутация нагрузки контактами встроенного реле.
1.2.1.6 Функция коммутационного элемента выключателей обозначается следующим образом:
1 – замыкающий коммутационный элемент;
2 – размыкающий коммутационный элемент;
3 – переключающий коммутационный элемент.
1.2.1.7 Наличие защиты коммутационного элемента и световой индикации обозначается следующим образом:
З – бистабильная защита и индикация срабатывания;
С – тактовая защита и индикация срабатывания;
Л – нет защиты, есть индикация срабатывания.
1.2.1.8 Наличие регулировки чувствительности обозначается буквой А.
1.2.1.9 Модификация выключателей: цифра 7 используется для выключателей, длина кабеля которых определяется по согласо-
ванию с заказчиком. Отсутствие цифры означает обычное исполнение.
ПРИЛОЖЕНИЕ Б
(обязательное)

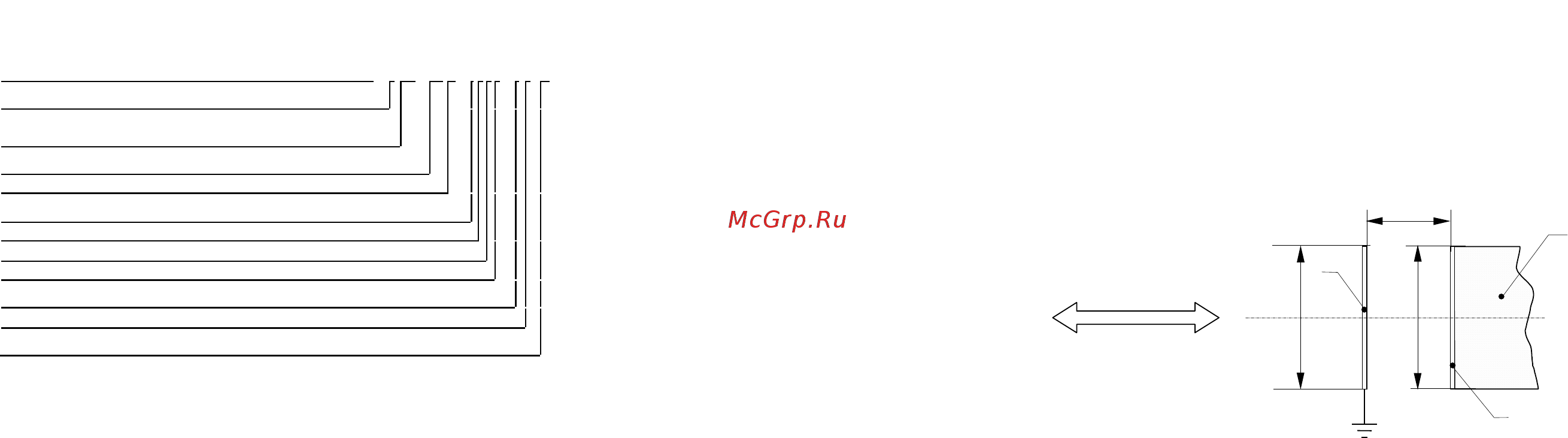

М е т о д и к а и з м е р е н и я р а с с т о я н и я с р а б а т ы в а н и я
Направление движения стандартного
объекта воздействия
S
n
А
B
3
2
1
Рис. Б.1 - Методика определения работоспособности выключателей
1 Испытываемый выключатель
2 Активная поверхность выключателя
3 Стандартный объект воздействия (СОВ)
S
n
- номинальное расстояние срабатывания
СОВ представляет собой металлическую пластину толщиной 1 мм, выполненную из низкоуглеродистой стали, например, сталь 3.
Размер стороны квадрата А стандартного объекта воздействия, или стороны его формы, должны быть равны наибольшему из двух
следующих размеров:
а) размеру активной поверхности выключателя B: А=В.
б) трехкратной величине номинального расстояния воздействия S
n
: A=3S
n
.
При испытаниях объект воздействия должен быть заземлен.
- 4 -
- 13 -

Содержание
