ПРИЛОЖЕНИЕ А
(обязательное)
О с н о в н ы е т е р м и н ы и о п р е д е л е н и я
1Выключатель бесконтактный
Позиционный выключатель, приводимый в действие движущимся объектом без механического контакта с ним.
2 Выключатель бесконтактный емкостной
Бесконтактный выключатель, создающий электрическое поле в зоне чувствительного элемента.
3 Активная поверхность емкостного выключателя
Поверхность выключателя, излучающая и воспринимающая электрическое поле.
4 Бесконтактный выключатель неутапливаемого исполнения
Выключатель, имеющий свободную зону вокруг его чувствительной поверхности, необходимую для сохранения его характеристик.
5 Стандартный объект воздействия (СОВ) емкостного выключателя
Металлическая пластина, предназначенная для проведения сравнительных измерений расстояния воздействий выключателей при
проведении испытаний.
6 Демпфирующий материал
Материал, который оказывает влияние на характеристики бесконтактного выключателя.
7 Номинальное расстояние срабатывания (воздействия) S
n
Условное значение дальности действия. Оно не учитывает допуски при изготовлении или отклонения, возникающие при воздей-
ствии напряжения и температуры.
8 Реальное расстояние срабатывания (воздействия) S
r
Дальность действия бесконтактного выключателя, измеренная при температуре (23±5) ºС, номинальном напряжении питания и
установленных условиях монтажа. 0,9S
n
S
r
1,1S
n
9 Используемое расстояние срабатывания (воздействия) S
u
Дальность действия выключателя, измеренная при заданном изготовителем диапазоне температур, напряжений, и установленных
условиях монтажа. 0,9S
r
S
u
1,1S
r
10 Дифференциал хода H
Расстояние между точкой срабатывания при приближении объекта воздействия вдоль относительной оси и точкой срабатывания
при его удалении.
11 Воспроизводимость воздействия
Изменение значения реального расстояния воздействия при определенных условиях.
12 Остаточный ток нагрузки выключателей
Ток, протекающий в цепи нагрузки в выключенном состоянии выключателя.
13 Пусковая задержка срабатывания выключателей
Промежуток времени между включением питания и моментом готовности выключателя к нормальному функционированию.
14 Собственный ток потребления
Ток, потребляемый выключателем при отключенной нагрузке.
15 Падение напряжения на выключателе
Падение напряжения, измеренное на коммутационном элементе выключателя при прохождении номинального тока нагрузки в опре-
деленных условиях.
16 Выключатель с встроенным кабелем
Выключатель, у которого подводимый кабель или иной проводник составляют с ним единое целое. Кабель или другой проводник
предназначены для создания электрического соединения с другим внешним оборудованием и (или) с источником питания.
17 Заливка компаундом
Способ капсулирования, при котором все внутренние составные части выключателя покрываются (заливаются) изолирующим ком-
паундом.
1 . 3 Т е х н и ч е с к и е д а н н ы е
1.3.1 Общие технические данные
1.3.1.1 Номинальное расстояние воздействия S
n
:
5 мм – выключателей в цилиндрических корпусах типа Ц18;
10 мм - выключателей в цилиндрических корпусах типа М30 утапливаемого исполнения;
20 мм – выключателей в цилиндрических корпусах типа М30 неутапливаемого исполнения и типа Ц30;
40 мм – выключателей во фланцевых корпусах типа Ф60.
1.3.1.2 Дифференциальный ход (H) не более 0,2 S
r
.
1.3.1.3 Точность повторения S
r
не более 0,05 S
r
.
1.3.1.4 Задержка готовности не более 200 мс.
1.3.1.5 Максимальная частота срабатывания 10 Гц для выключателей с полупроводниковым коммутационным элементом и 1 Гц для
выключателей со встроенным реле.
1.3.1.6 Реальное и используемое расстояния воздействия Sr и Su определяются в соответствии с 8 и 9 приложения А.
1.3.2 Основные технические параметры выключателей постоянного тока
1.3.2.1 Номинальное напряжение питания 24 В.
1.3.2.2 Диапазон рабочих напряжений питания 10-30 В для выключателей с полупроводниковым коммутационным элементом и 15 -
30 В для выключателей со встроенным реле.
1.3.2.3 Пульсации напряжений питания не более 10%.
1.3.3 Основные технические параметры выключателей переменного тока
1.3.3.1 Номинальное напряжение питания 220 В, 50 Гц
1.3.3.2 Диапазон рабочих напряжений питания 100-250 В для выключателей с полупроводниковым коммутационным элементом и
198 – 242 В для выключателей со встроенным реле.
1 . 4 У с т р о й с т в о и р а б о т а
1.4.1 Выключатели имеют функциональную схему в соответствии с рисунком 2.
1.4.2 Принцип работы выключателя основан на взаимодействии электрического поля, создаваемого чувствительным элементом вы-
ключателя (емкостными пластинами RC-генератора), с внешним объектом воздействия.
В исходном состоянии генератор заторможен. При приближении объекта к чувствительному элементу выключателя генератор воз-
буждается, его колебания демодулируются и пороговое устройство изменяет состояние коммутационного элемента.
1.4.3 Расстояние дальности действия выключателей характеризуется номинальным расстоянием воздействия S
n
, расстояниями
S
r
,S
u
, в соответствии с приложениями А и Б, и зависит от факторов, изложенных в 2.4.5 и 2.4.6.
1.4.4 Номинальное и реальное расстояние воздействия выключателей определяется размерами и диэлектрической проницаемо-
стью объекта воздействия. Чем меньше размер и диэлектрическая проницаемость материала объекта, тем меньше чувствительность
выключателя по отношению к объекту.

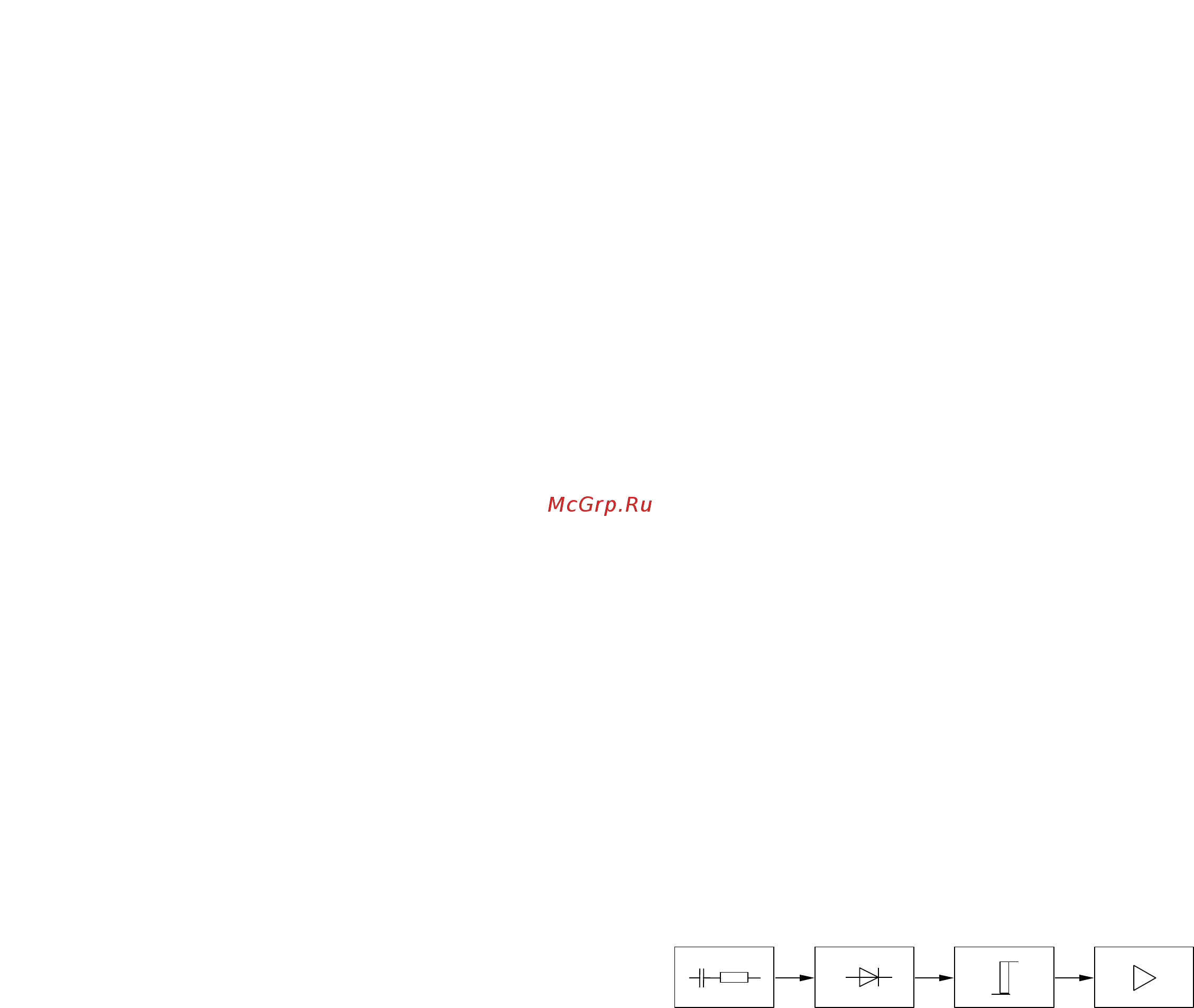

Генератор Демодулятор Пороговое
устройство
Ключевой
элемент
Рис. 2 - Функциональная схема выключателя.
