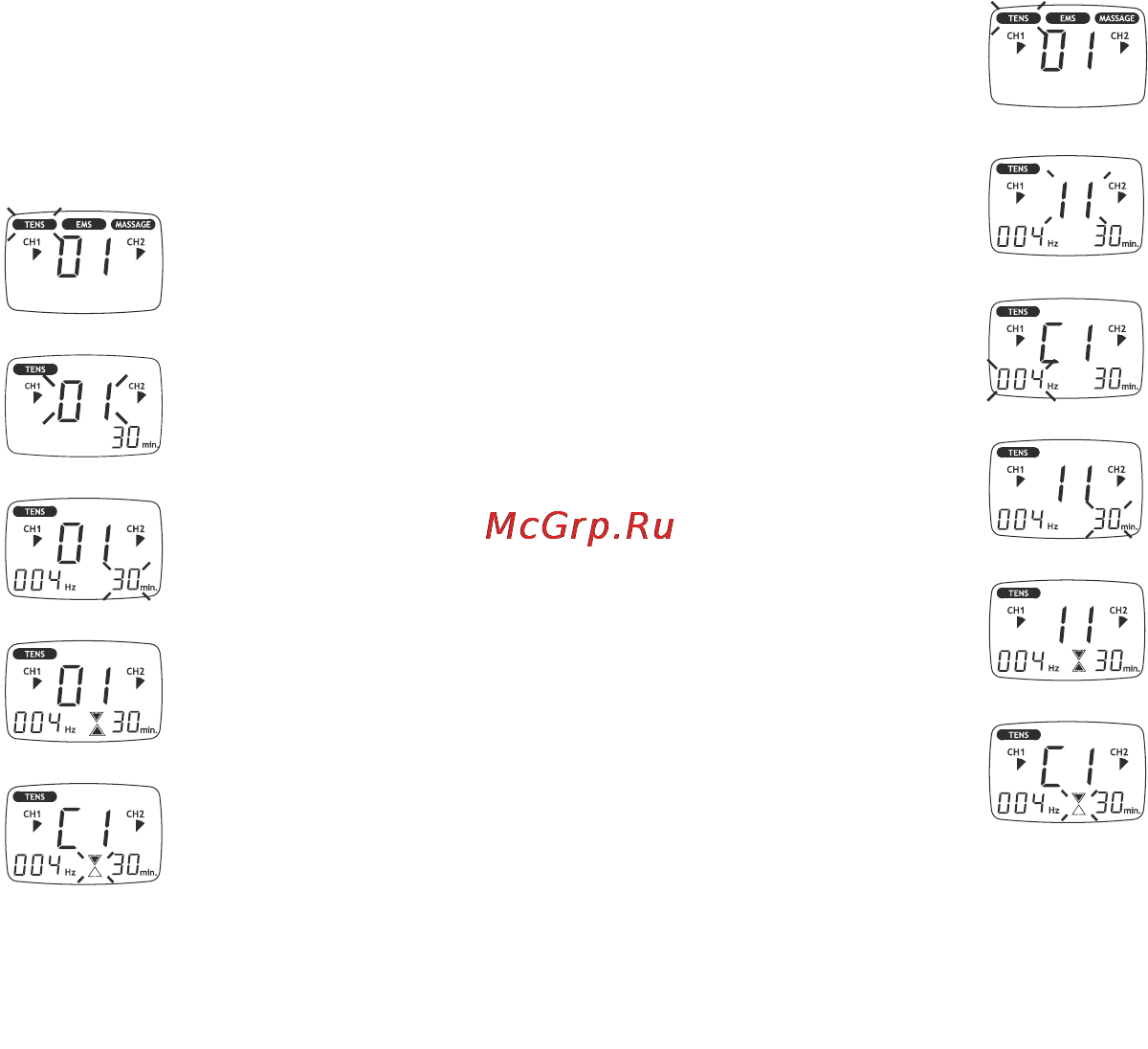

![Beurer EM41 [81/112] Uygulama](/views2/1060741/page81/bg51.png)
81
7. Uygulama
7.1 Uygulama ile ilgili notlar
•
Eğer cihaz 3 dakika boyunca kullanılmazsa, bu kendini otomatik olarak
kapatır (kapatma otomatiği). Tekrar açıldığında ana menünün LCD ekranı
görüntülenir, bu sırada son kullanılan alt menü yanıp-söner.
•
Eğer izin verilen bir tuşa basılırsa, kısa bir bip sesi duyulur, izin verilmeyen
bir tuşa basıldığında ise, iki bip sesi duyulur.
7.2 01-10 TENS, EMS ve MASSAGE programlarının akışı
(hızlı çalıştırma)
•
Program tablolarının arasından, amaçlarınız için uygun bir program seçin.
•
Elektrotları hedef bölgesine yerleştirin ve bunları cihazla birleştirin. Bu
sırada söz konusu yerleştirme önerilerinin size yardımı dokunabilir.
•
Cihazı açmak için AÇMA/KAPATMA düğmesine basın.
•
MENU’ye basarak alt menülerin arasında gezinebilir ve
seçiminizi ENTER ile onaylayabilirsiniz. (Şek. 1, örnek ekran
gösterimi TENS)
•
UP/DOWN tuşlarıyla istediğiniz programı seçin ve ENTER ile
onaylayın (Şek. 2, örn. ekran gösterimi TENS program no. 01).
•
UP/DOWN tuşlarıyla toplam tedavi süresini seçin ve ENTER
ile onaylayın (Şek. 3, örn. tedavi süresi 30 dakika).
Cihaz bekleme konumunda bulunuyor (Şek. 4).
•
Stimülasyon tedavisine başlamak için AÇMA/KAPATMA’ya
basın. Operasyon durumunun göstergesi değişmeye başlar
(Şek. 5).
•
CH 1+/CH 2+ tuşuna basarak sizin için en rahat empülsiyon
yoğunluğunu seçin.
Empülsiyon yoğunluğunun göstergesi uygun şekilde değişir.
7.3 11 ile 20 arasındaki TENS/EMS programlarının akışı
(bireysel programlar)
11 ile 20 arasındaki programlar, ayrıca bireyselleştirebileceğiniz ön ayarlı
programlardır. Burada empülsiyon frekansını ayarlama olanağına sahipsiniz.
•
Program tablolarının arasından, amaçlarınız için uygun bir program seçin.
•
Elektrotları hedef bölgesine yerleştirin ve bunları cihazla birleştirin. Bu
sırada söz konusu yerleştirme önerilerinin size yardımı dokunabilir.
•
Cihazı açmak için AÇMA/KAPATMA düğmesine basın.
•
MENU’ye basarak alt menülerin arasında gezinebilir ve
seçiminizi ENTER ile onaylayabilirsiniz. (Şek. 1, örnek ekran
gösterimi TENS)
•
UP/DOWN tuşlarıyla istediğiniz programı seçin ve ENTER ile
onaylayın (Şek. 2, örn. ekran gösterimi TENS program no. 11).
•
UP/DOWN tuşlarıyla döngü 1 için istediğiniz frekansı (Hz)
seçin ve ENTER ile onaylayın (Şek. 3). Bu işlemi tüm sonraki
döngüler için tekrarlayın.
•
Frekans ayarının sona erdirilmesi için son olarak kullanılan
döngünün frekansını (Hz) “--0”a getirin ve ENTER’e basın,
sonraki döngülerin tüm frekans ayarları otomatik olarak “0”a
getirilir ve böylelikle dikkate alınmaz.
i
Öneri: Frekans ayarlarını atlamak ve tedavi süresi ayarına
ulaşabilmek için ENTER tuşuna 2 saniye boyunca basılı tutun.
Tüm 8 döngüye ihtiyaç duymanız durumunda, frekans ayarı
seçimini aynı şekilde ENTER tuşuna 2 saniye basarak bitirin.
•
Daha sonra UP/DOWN tuşlarıyla istenen tedavi süresini seçin
ve ENTER ile onaylayın (Şek. 4, örn. tedavi süresi 30 dakika).
•
Cihaz bekleme konumunda bulunuyor (Şek. 5).
•
Stimülasyon tedavisine başlamak için AÇMA/KAPATMA’ya
basın. Operasyon durumunun göstergesi yanıp-sönmeye
başlar (Şek. 6).
•
CH 1+/CH 2+ tuşuna basarak sizin için en rahat empülsiyon
yoğunluğunu seçin.
Empülsiyon yoğunluğunun göstergesi uygun şekilde değişir.
i
Not: Bireyselleştirilmiş program ayarlarınız kaydedilir ve sonraki seçimde
otomatik olarak çağrılır.
Şek. 1
Şek. 2
Şek. 3
Şek. 4
Şek. 5
Şek. 3
Şek. 4
Şek. 5
Şek. 6
Şek. 1
Şek. 2
