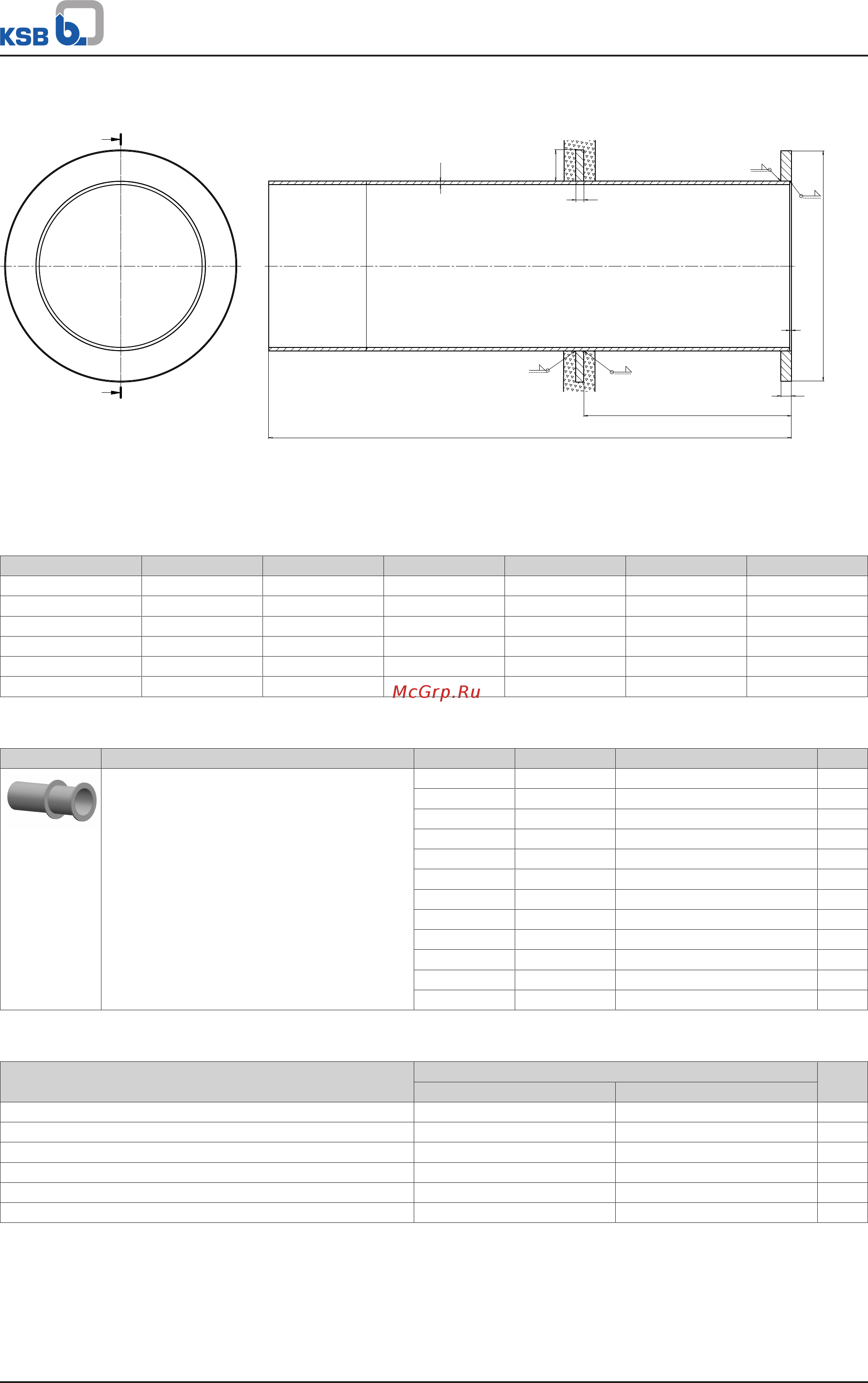

![KSB Amaline 6033-227/44 [37/56] Amaline](/views2/1607831/page37/bg25.png)
Канализационные насосы
Погружной электронасосный агрегат
37
Amaline
Подсоединительная труба
B-B
s
1
h
w
ØD
2
l
4
l
3
B
B
a
4
a
4
s
3
a
6
a
3
ØD
1
Рис
.15: Габаритные размеры соединительной трубы (l
3
, l
4
= данные для заказа клиентом для производителя)
Проверить перед монтажом все габаритные размеры с учетом указанных допусков (специальный диаметр фланца и толщину
фланца) и при необходимости обработать.
Габаритные размеры соединительной трубы [мм]
DN Ø D
1
Ø D
2
s
-0,5
w
+1
s
1
h
200 320 219 20 6 10 50
300 440 324 22 6 15 60
400 540 406 22 6 15 65
500 645 508 24 6 15 70
600 755 610 30 6 15 75
800 975 813 30 6 15 80
Исполнения по материалу подсоединительной трубы
Обозначение DN Идент. номер Материал [кг]
Подсоединительная труба с фланцем
согласно DIN EN 1092-1 /PN 6, длина l₃ = 1 м
200 01488465 Сталь, оцинкованная 45,5
200 01488466 1.4571 45,5
300 01488467 Сталь, оцинкованная 75,5
300 01488470 1.4571 75,5
400 01488471 Сталь, оцинкованная 95,5
400 01488472 1.4571 95,5
500 01488473 Сталь, оцинкованная 122,5
500 01488474 1.4571 122,5
600 01488475 Сталь, оцинкованная 155
600 01488476 1.4571 155
800 01488477 Сталь, оцинкованная 217,5
800 01488478 1.4571 217,5
Удлинение соединительной трубы за метр
DN Исполнение по материалу [кг]
Сталь, оцинкованная 1.4571
200 ✘ ✘ 33,8
300 ✘ ✘ 50,8
400 ✘ ✘ 64,5
500 ✘ ✘ 78,5
600 ✘ ✘ 94,5
800 ✘ ✘ 129
Кабельный зажим/карабинный крюк
Кабельный зажим служит для расчаливания электрического кабеля подсоединения на подъемном тросе или кромке резервуара
(1 входит в стандартный объем поставки; возможна поставка дополнительно или по запросу в качестве резервной детали)
