Канализационные насосы
Погружной электронасосный агрегат
41
Amaline
Amaline 200 (двигатели: 1 4, 2 4; материал корпуса двигателя – высококачественная сталь)
571
b)
59-17
a)
D-D
E-E
914.05
550.02
932.04
433.02
903.01
411.01
932.05
561
932.03
914.15
920.15
932.02
932.01
81.29
901.03
920.03
834
412.03
914.03
81-51
914.04
550.03
412.04
914.02
321.02
812
69-14
970
515
818
80-1
321.01
412.05
412.02
441
412.01
161
903.02
411.02
433.01
914.01
550.01
721
23-9
101
914.06
550.04
920.01
897
914.07
550.05
920.02
L
243
L
2701
L
2701
L
5900
D
D
B
B
596
901.01
930
81-39
901.02
930.02
C
C
B-B
C-C
E
E
Рис

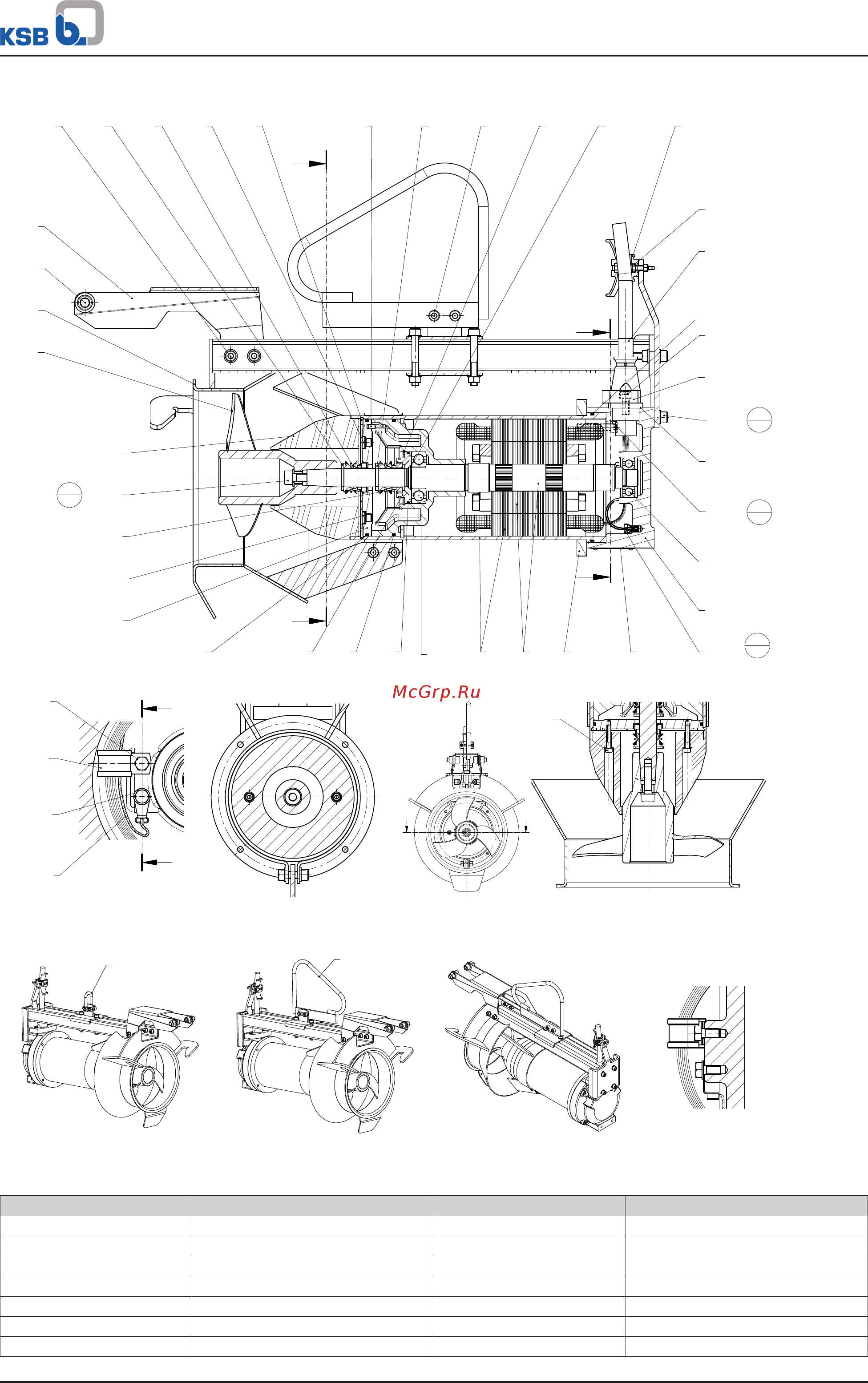

.18: Чертеж общего вида: a) с серьгой b) со скобой (дополнительно)
Спецификация деталей
Номер детали Условное обозначение Номер детали Условное обозначение
23-9 Аксиальный пропеллер 561 Просечной штифт
59-17 Серьга 571 Скоба (дополнительно)
69-14 Датчик утечки 596 Провод
80-1 Секционный двигатель 721 Переходник
81-29 Клемма 812 Крышка корпуса двигателя
81-39 Хомут 818 Ротор
81-51 Зажим 834 Кабельный ввод
Содержание
- Amaline 1
- Техническое описание 1
- Выходные данные 2
- Канализационные насосы 4 3
- Содержание 3
- Amaline 4
- Канализационные насосы 4
- Конструктивное исполнение 4
- Конструкция 4
- Крыльчатка 4
- Основные области применения 4
- Погружной электронасосный агрегат 4
- Пример amaline c 2035 1450 24 udg 4
- Среды 4
- Уплотнение вала 4
- Условное обозначение 4
- Хранение 4
- Эксплуатационные данные 4
- Amaline 5
- Amaline 500 600 800 5
- Канализационные насосы 5
- Материалы 5
- Материалы пояснения 5
- Погружной электронасосный агрегат 5
- Преимущества изделия 5
- Привод 5
- Приемка гарантии 5
- Amaline 6
- Канализационные насосы 6
- Погружной электронасосный агрегат 6
- Предварительный выбор 6
- Пример 6
- Указания по определению параметров 6
- Amaline 7
- Канализационные насосы 7
- Определение напора насоса 7
- Определение потерь напора на выходе внезапное расширение 7
