Канализационные насосы
Погружной электронасосный агрегат
54
Amaline
901.04
550.04
920.03
901.05
550.05
920.04
901.05
550.05
920.04
901.03
550.03
920.02
902
550.02
920.01
L
2701
914.01 732
914.03
L
2701
L
2701
914.07
550.08
920.07
901.06
550.06
920.05
901.07
550.07
920.06
901.06
550.06
920.05
571
901.06
550.06
920.05
3)
506
575
914.06
L
2701
897
101
23-9
914.02
81-51
834

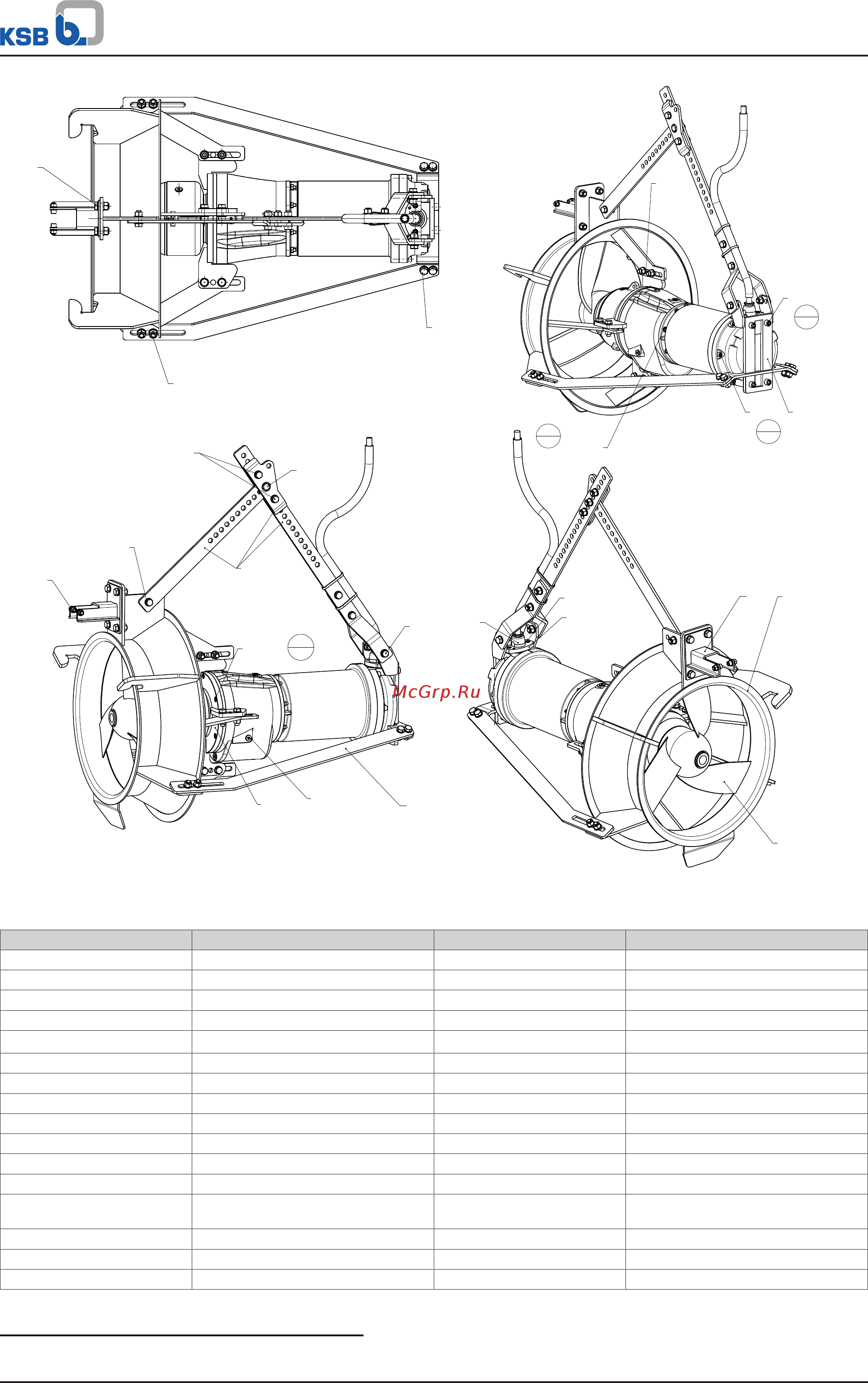

Рис
.25: 3) пробка контроля уровня масла
Спецификация деталей
Номер детали Условное обозначение Номер детали Условное обозначение
23-9 Аксиальный пропеллер 571 Скоба
69-14 Датчик утечки 575 Накладка
80-1 Секционный двигатель 596 Провод
81-39 Хомут 719.02 Шланг
81-51 Зажим
721
17)
Переходник
81-59 Статор 732 Крепление
81-73 Держатель хомута кабеля 811 Корпус двигателя
101 Корпус насоса 812 Крышка корпуса двигателя
321.01 Радиальный шарикоподшипник 818 Ротор
322 Радиальный роликоподшипник 834 Кабельный ввод
411.01/.02/.03/.04/.05 Уплотнительное кольцо 870 Редуктор
412.01/.02/.03/.04/.05/.06 Кольцо круглого сечения 897 Направляющая деталь
421.02/.03/.04 Радиальное уплотнение 901.01/.02/.03/.04/.05/
.06/.07
Винт с шестигранной головкой
433.01/.02 Торцовое уплотнение 902 Шпилька
443 Уплотняющий вкладыш 903.01/.02/.03/.04 Резьбовая пробка
471 Крышка уплотнения 904 Резьбовой штифт
17) Только в Amaline 500/600
