11

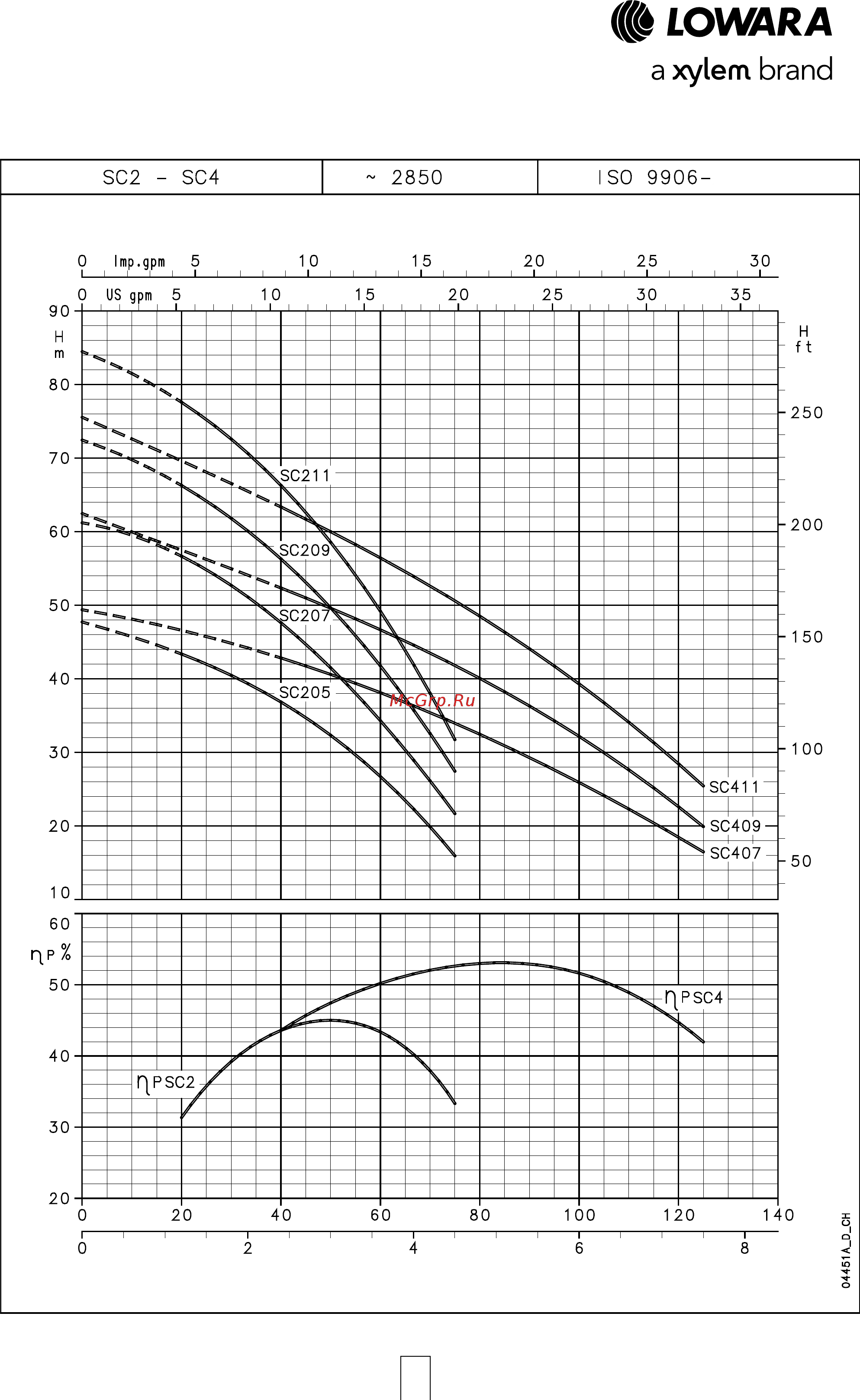

СЕРИЯ SCUBA
РАБОЧИЕ ХАРАКТЕРИСТИКИ ПРИ 50 Гц
Характеристики приведены для жидкостей с плотностью ρ = 1.0 кг/дм
3
и кинематической вязкостью ν = 1 мм
2
/сек.
