13
ПРИМЕНЕНИЕ
•
Водоснабжение.
•
Системы орошения.
•
Системы повышения давления.
•
Системы пожаротушения.
Скважинные
насосы 4”
ОТРАСЛИ
ЖИЛИЩНО-КОММУНАЛЬНОЕ ХОЗЯЙСТВО,
СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

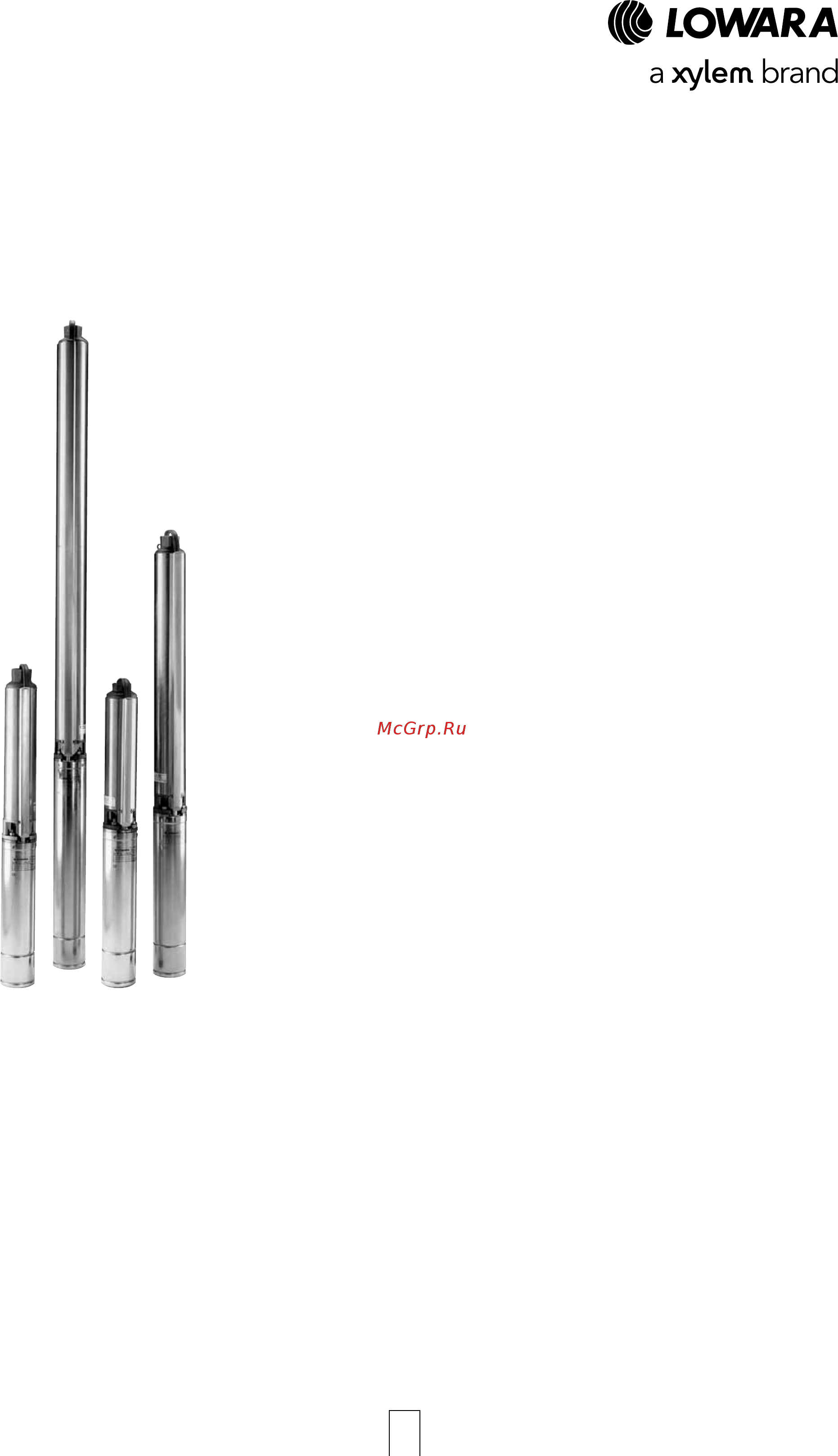

Серия GS
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
НАСОС
• Подача: до 21 м
3
/ч при 2850 об/мин.
• Напор: до 340 м при 2850 об/мин.
• Максимальный диаметр насоса
(с учетом планки защиты кабеля):
99 мм.
• Максимальная глубина погруже-
ния:
150 м (с двигателями 4OS),
300 м (с двигателями L4С).
• Максимально допустимая концен-
трация песка в воде: 150 г/м
3
.
• Версии 1GSL - 2GS - 4GS - 6GS:
напорный патрубок Rp 1 1/4.
• Версии 8GS - 12GS - 16GS: напор-
ный патрубок Rp 2.
• Мощность двигателя: от 0,37 до
7,5 кВт.
ЭЛЕКТРОДВИГАТЕЛЬ
• 4OS однофазной версии:
от 0,37 до 2,2 кВт, 220-240 В, 50 Гц.
• 4OS трехфазной версии:
от 0,37 до 7,5 кВт, 220-240 В, 50 Гц;
от 0,37 до 7,5 кВт, 380-415 В, 50 Гц.
• L4C однофазной версии:
от 0,37 до 4 кВт, 220-240 В, 50 Гц.
• L4C трехфазной версии:
от 0,37 до 5,5 кВт, 220-240 В, 50 Гц;
от 0,37 до 7,5 кВт, 380-415 В, 50 Гц.
• Защита от перегрузок обеспечивает-
ся пользователем и устанавливается
в шкафу управления (см. раздел о
шкафах управления)
• Предельно допустимое отклонение
напряжения от номинального: ±-10%
(4OS), ±6% (L4C).
• Максимальное число включений
в час, с равномерным интервалом:
30 (4OS), 40 (L4C).
• Работа в горизонтальном по-
ложении:
двигатели 4OS мощностью до
2,2 кВт,
Двигатели L4C мощностью до
7,5 кВт.
• Максимальная температура
воды, омывающей двигатель: 35°C
(4OS), 35°C (L4C).
КОНСТРУКТИВНЫЕ
ХАРАКТЕРИСТИКИ
НАСОС
• Конструкция, стойкая к абразивно-
му износу. Переднее кольцо износа
и плавающее рабочее колесо обе-
спечивают максимальную устойчи-
вость к абразивному износу.
• Верхняя и нижняя опоры из литой
нержавеющей стали обеспечивают
коррозионную стойкость, прочность
и надежное соединение с двигате-
лем.
• Шестигранный вал насоса обеспе-
чивает надежное крепление рабо-
чего колеса.
• Встроенный обратный клапан из не-
ржавеющей стали предотвращает
обратный поток жидкости и смягча-
ет гидравлические удары, защищая
таким образом рабочие колеса и
диффузоры.
• Насосы серии GS могут подсоеди-
няться к электродвигателям 4OS
или L4C.
ЭЛЕКТРОДВИГАТЕЛЬ
Характеристики электродвигателей
приведены в разделе о двигателях.
ПО ЗАПРОСУ
• Различные значения напряжения и
частоты.
Компактность
Прочность
Стойкость к
абразивному
износу
Плавающие
рабочие колеса
