61

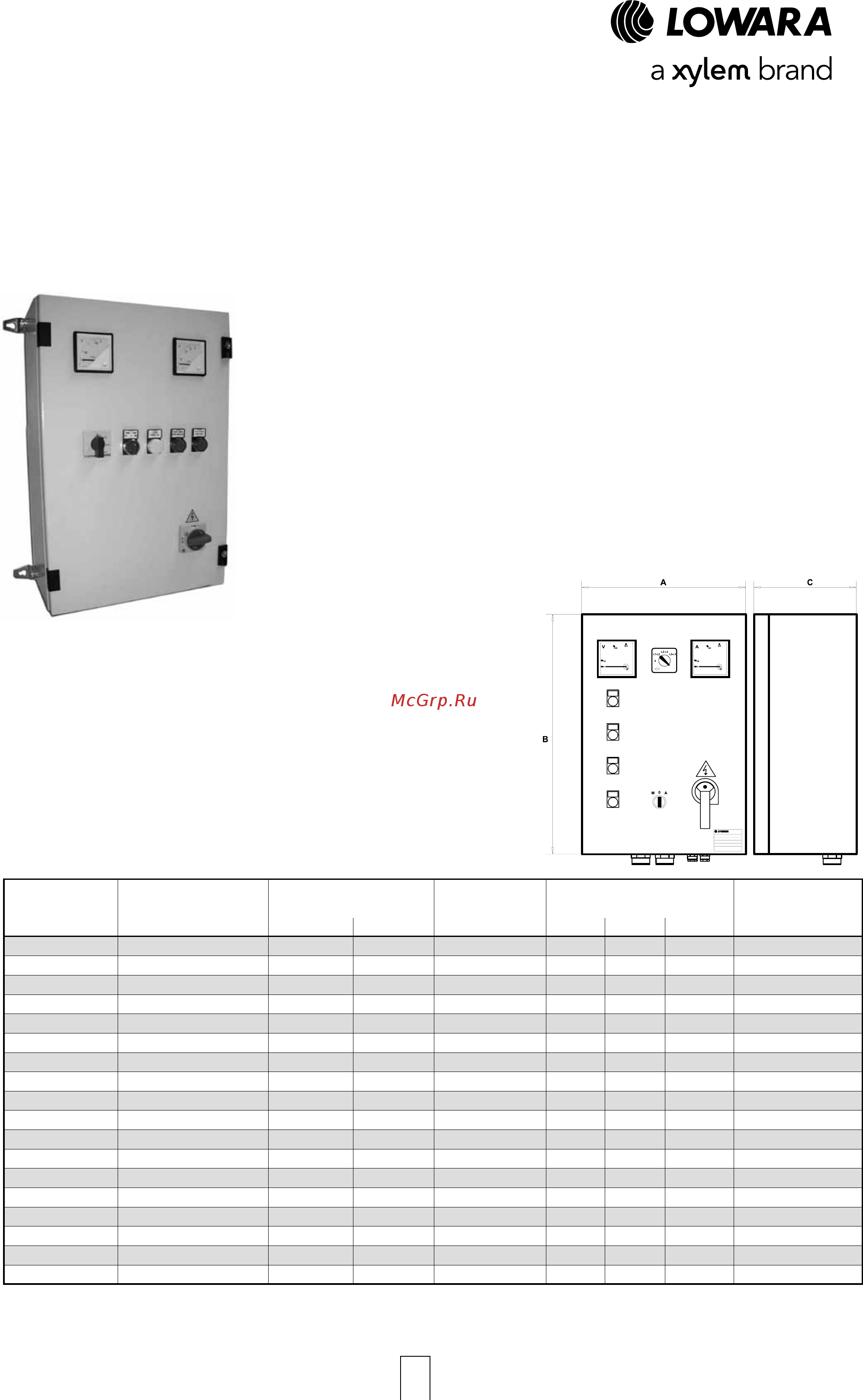

Трехфазный
шкаф управ-
ления
Серия Q3A
ПРИМЕНЕНИЕ
• Защита и управление поверхностным или погружным
трехфазным электронасосом.
SERIE Q3A
MODELLO TENSIONE PESO
NOMINALE A B C
V kW HP mm mm mm Kg
Q3A/40-75 3 x 400 V ± 10 % 4-7,5 5,5-10 10 ÷ 16 500 700 250 50
Q3A/75-92 3 x 400 V ± 10 % 7,5-9,2 10-12,5 16 ÷ 20 500 700 250 50
Q3A/92-110 3 x 400 V ± 10 % 9,2-11 12,5-15 20 ÷ 25 500 700 250 50
Q3A/110-150 3 x 400 V ± 10 % 11-15 15-20 22 ÷ 32 500 700 250 50
Q3A/150-185 3 x 400 V ± 10 % 15-18,5 20-25 28 ÷ 40 500 700 250 50
Q3A/185-220 3 x 400 V ± 10 % 18,5-22 25-30 36 ÷ 50 500 700 250 50
Q3A/220-300 3 x 400 V ± 10 % 22-30 30-40 45 ÷ 63 600 900 300 80
Q3A/300-370 3 x 400 V ± 10 % 30-37 40-50 57 ÷ 75 600 900 300 80
Q3A/370-450 3 x 400 V ± 10 % 37-45 50-60 70 ÷ 90 600p 1300p 300p 90
Q3A/450-550 3 x 400 V ± 10 % 45-55 60-75 80 ÷ 108 600p 1500p 300p 120
Q3A/550-750 3 x 400 V ± 10 % 55-75 75-100 105 ÷ 138 600p 1500p 300p 120
Q3A/750-900 3 x 400 V ± 10 % 75-90 100-125 138 ÷ 185 600p 1700p 400p 150
Q3A/900-1100 3 x 400 V ± 10 % 90-110 125-150 175 ÷ 210 800p 1900p 400p 150
Q3A/1100-1320 3 x 400 V ± 10 % 110-132 150-180 210 ÷ 260 800p 1900p 400p 200
Q3A/1320-1600 3 x 400 V ± 10 % 132-160 180-218 250 ÷ 305 800p 1900p 400p 200
Q3A/1600-2000 3 x 400 V ± 10 % 160-200 218-273 290 ÷ 400 800p 1900p 400p 230
Q3A/2000-2500 3 x 400 V ± 10 % 200-250 273-340 400 ÷ 460 1000p 1900p 400p 230
Q3A/2500-3150 3 x 400 V ± 10 % 250-315 340-430 450 ÷ 580 1000p 1900p 400p 250
Nota Dimensioni : P indica quadro a pavimento CB-Q3A_c_te
A
POTENZA
NOMINALE
DIMENSIONICORRENTE
NOMINALE
• Возможность подключения поплав-
кового выключателя или реле дав-
ления для защиты от сухого хода
(заказываются отдельно).
Возможность установки электронно-
го модуля защиты от сухого хода с
электродами.
ПО ЗАПРОСУ
• Комплект электродных датчиков
уровня для защиты от сухого хода,
24 В, серия KSL (в комплект входят
три электрода).
• Поплавковый выключатель.
• Реле давления.
• Трехфазный модуль VR3/SCA3 для
защиты от перенапряжения (раз-
рядник).
ТЕХНИЧЕСКИЕ ХАРАК-
ТЕРИСТИКИ
• Ручное управление через трехпо-
зиционный переключатель (авто-
матический режим - откл. - ручной
режим).
• Автоматическое управление по-
средством внешнего разрешающего
сигнала.
• Напряжение питания:
3 x 400 В ±10%.
• Частота: 50/60 Гц.
• Низковольтная вспомогательная
цепь (24 В перем. тока).
• Мощность: от 4 до 315 кВт.
• Пуск через автотрансформатор.
• Термомагнитный защитный выклю-
чатель.
• Степень защиты: IP54.
• Температура окружающей среды:
от -5 до +40°C (ограничение соглас-
но EN 60439-1).
• Относительная влажность: не
более 50% при +40°C, при условии
отсутствия конденсата (ограниче-
ние согласно EN 60439-1).
• Настенный монтаж.
• Металлический корпус.
• Индикаторы наличия питания, рабо-
ты насоса, блокировки по перегре-
ву, блокировки по уровню.
МОДЕЛЬ НОМИНАЛЬНАЯ
МОЩНОСТЬ
РАЗМЕРЫ
НОМИНАЛЬ-
НЫЙ ТОК
НОМИНАЛЬНОЕ
НАПРЯЖЕНИЕ
ВЕС
кг
мм
мммм
кВт л.с.В
Примечание относительно размеров: буквой “P” обозначены версии шкафов для напольного монтажа.
