31

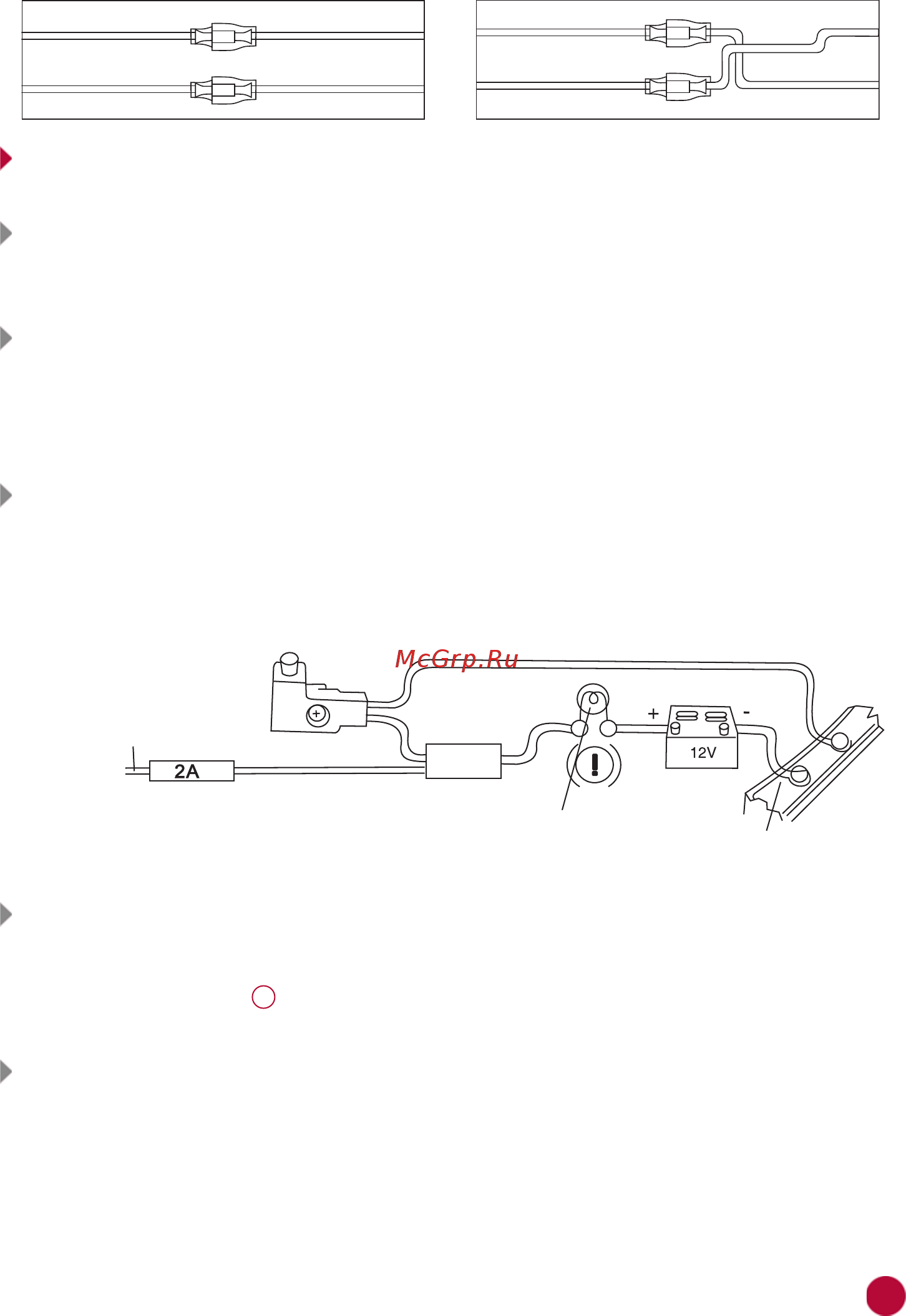

В случае сброса настроек устройства после выключения зажигания поменяйте
местами подключение желтого и красного провода, как показано на рисунке:
Желтый
Желтый
Красный
Красный
Желтый
Желтый
Красный
Красный
НАЗНАЧЕНИЕ ОТДЕЛЬНЫХ ПРОВОДОВ И РАЗЪЕМОВ
НА ЗАДНЕЙ ПАНЕЛИ
Синий ANT (А5, разъем ISO)
Данный провод предназначен для управления выдвижным механизмом
автомобильной радиоантенны или питанием активной антенны.
Оранжевый ILL (A6, разъем ISO)
Подключите данный провод к лампе габаритных огней (+12 В). При включе-
нии габаритных огней в тёмное время суток яркость подсветки экрана будет
снижена, чтобы снизить нагрузку на зрение (в дневное время яркость экрана
и дисплея повышена для более чёткой видимости изображения).
Коричневый BRAKE (12-контактный разъём)
Подключите данный провод к проводу концевого выключателя стояночного
тормоза. Чтобы предотвратить просмотр видео и изображений во время движе-
ния, на экран будет выводиться предупреждающее сообщение до тех пор, пока
не будет включен стояночный тормоз. Пассажиры на заднем сидении могут про-
сматривать изображение на дополнительном мониторе (в комплект не входит).
Корпус автомобиля
Контрольная лампа
Аккумулятор
Провод концевого
выключателя
стояночного тормоза
Розовый/Черный FCCD (12-контактный разъём)
Подключите к данному проводу питание Вашей фронтальной камеры, а
разъём
F-CAM устройства соедините с видеовыходом камеры. При касании на
иконку
Перед. камера 16 на экране устройства будет отображаться изображение
с камеры.
Розовый BACK (12-контактный разъём)
Если к разъему R-CAM подключена камера заднего вида, то при включении
передачи заднего хода автомобиля режим воспроизведения автоматически
переключится на обзор с камеры. После выключения передачи заднего хода
устройство автоматически вернется к предыдущему режиму либо переклю-
чится в режим камеры переднего вида (если включена опция
Перед. камера
(стр.21)).
