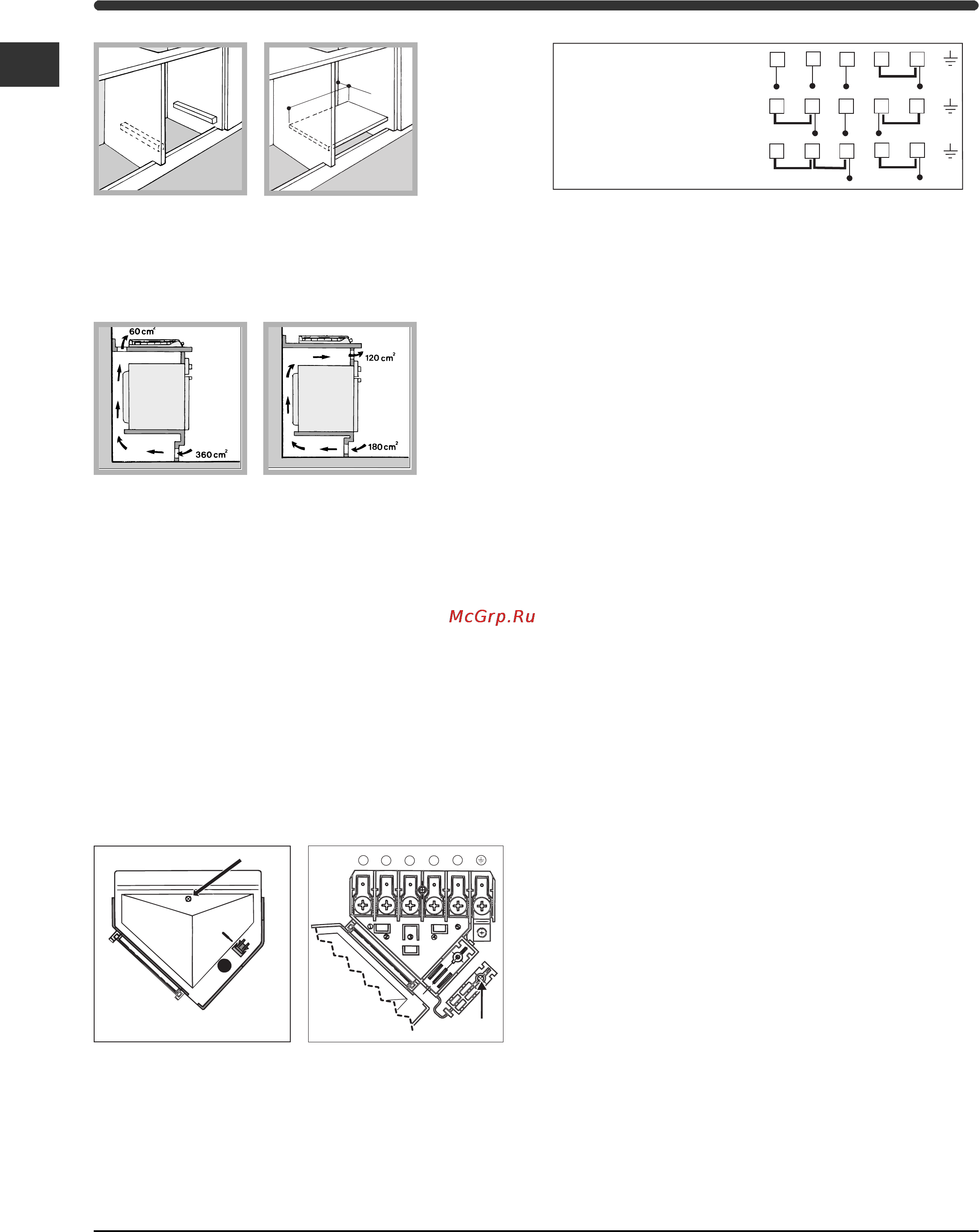

Indesit PI 604 [16/52] Raccordement électrique

560 mm.

45 mm.

1 2

12345

380-400V 3N~

H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N~

H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N~

H05RR-F 3x2.5 CEI-UNEL 35363

En cas d’installation au-dessus d’un four encastrable

dépourvu de ventilation de refroidissement forcée, il

faudra prévoir des prises d’air d’entrée et de sortie pour

permettre une bonne aération à l’intérieur du meuble

(voir figure).

Raccordement électrique

Les tables électriques ne sont pas équipées de câble

d’alimentation électrique car ce dernier doit être

dimensionné en fonction du type de raccordement

électrique utilisé (voir schéma de connexion sous

indiqué). Pour raccorder le câble, procédez comme suit

• Dévissez la vis “V” et soulevez le couvercle pour

ouvrir le bornier (voir figure).

• Raccordez les fils comme illustré.

• Fixez le câble dans le pince-câble “F”, refermez et

fixez le couvercle à l’aide de la vis “V” (voir figure).

Branchement du câble d’alimentation au réseau

électrique

Montez sur le câble une prise normalisée adaptée à la

charge indiquée sur l’étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut

intercaler entre l’appareil et le réseau un interrupteur à

coupure omnipolaire ayant au moins 3 mm d’écartement

entre les contacts, dimensionné à la charge et conforme

aux normes en vigueur (le fil de terre ne doit pas être

interrompu par l’interrupteur). Le câble d’alimentation ne

doit atteindre, en aucun point, des températures

dépassant de 50°C la température ambiante.

! L’installateur est responsable du bon raccordement

électrique de l’appareil et du respect des normes de

sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance

maximale de l’appareil, indiquée sur la plaquette

signalétique;

• la tension d’alimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la fiche de

l’appareil. Si ce n’est pas le cas, remplacez la prise

ou la fiche, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la

prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non

respect des normes énumérées ci-dessus.

! En cas d’installation au-dessus d’un four à encastrer, la

connexion électrique de la table et celle du four doivent

être effectuées séparément, pour des questions de

sécurité électrique mais aussi pour simplifier, au besoin,

l’extraction du four.
