13
2. Установка
2.1 Установка жесткого диска и DVD-RW
2.1.1 Порт SATA
При установке жестких дисков, убедитесь, что для подключения используется порт SATA 1.
х690
- Основная плата данного DVR имеет один порт SATA: он обозначается как SATA 2.
Х900
- Основная плата данного DVR снабжена пятью портами SATA: они указываются как SATA 1, 2, 3, 4 и
SATA 5.
- УстановитеDVD-RW на порте SATA 5.
Максимум пять устройств SATA (жесткий диск + DVD-RW) последовательно подключены к портам SATA, но
устройства следует подключать к правильному порту SATA.

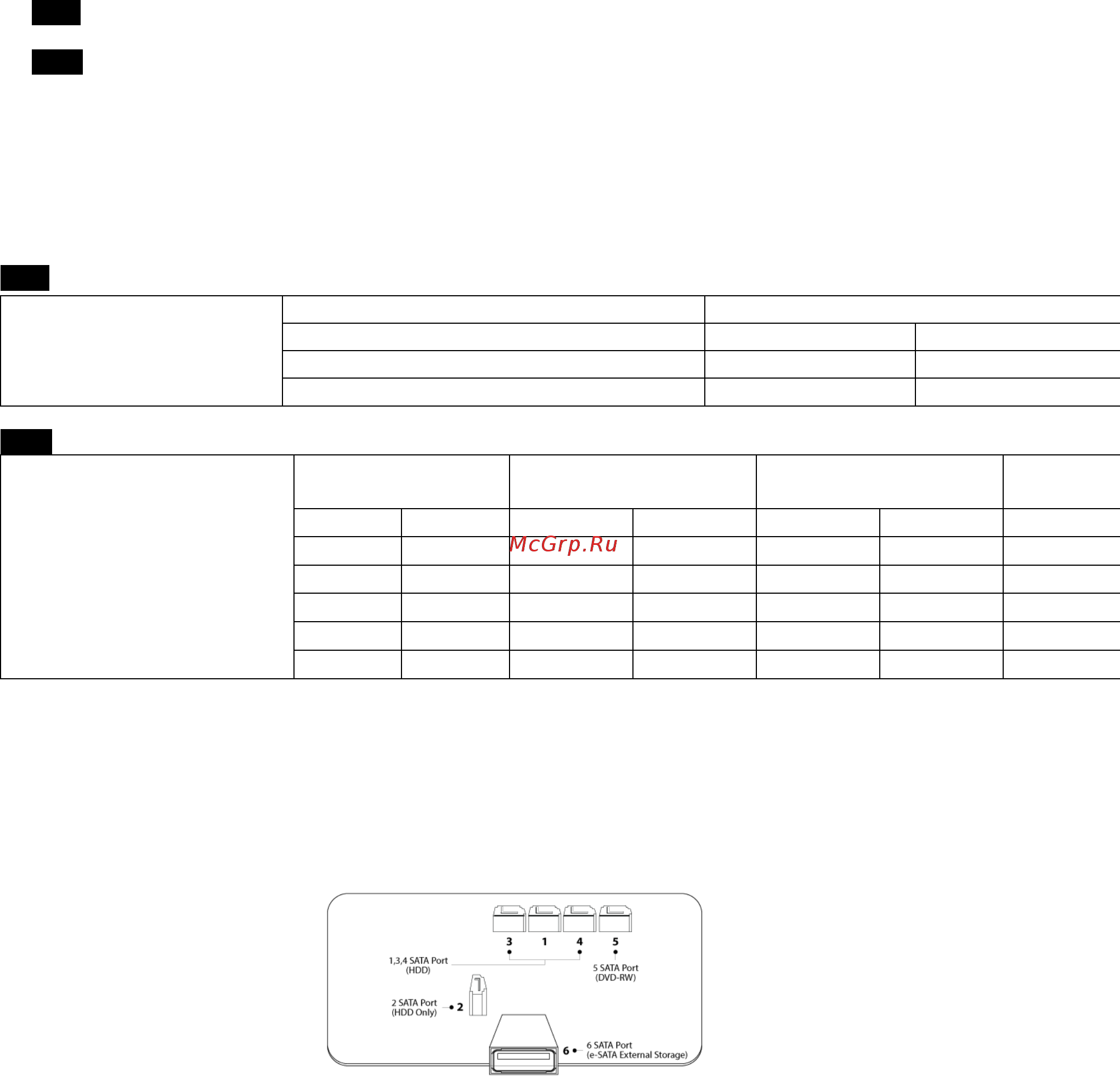

При установке жесткого диска и DVD-RW см. таблицу ниже.
х690
4 / 8 / 16-канальный DVR
Хранение
Порт SATA 1,2
HDD
1
2
1
HDD
---
2
HDD
HDD
Х900
4 / 8 / 16-канальный DVR
Хранение
Порт SATA 1,2
Порт SATA 3, 4
Порт
SATA 5
HDD
DVD-RW
1
2
3
4
5
1
1
HDD
---
---
---
DVD-RW
2
1
HDD
HDD
---
---
DVD-RW
3
1
HDD
HDD
HDD
---
DVD-RW
4
1
HDD
HDD
HDD
HDD
DVD-RW
4
0
HDD
HDD
HDD
HDD
---
2.1.2 Внутренняя система хранения SATA
х900 DVR имеет 5 внутренних портов SATA.
Порты 1-4 SATA: предназначены для установки HDD. Подключайтесь через SATA 1 порт при установке
жестких дисков.
Порт 5 SATA для установки DVD-RW.
Только один DVD-RW можно установить на один из портов SATA.
2.1.3 Внешняя система хранения e-SATA (х900)
Эта серия DVR имеет 1 внешний порт SATA; на рисунке выше показан внешний порт SATA 6.
Порт SATA 6: предназначен для установки 4 жестких дисков на каждый внешний порт SATA.
2.1.4 Установка HDD
Надежно закрепите жесткий диск с помощью прилагаемых держателей и винтов.
Не используйте кабели жесткого диска (кабель данных и кабель питания) сторонних производителей во
избежание повреждений жесткого диска.
В противном случае возможно повреждение жесткого диска.
