![Microdigital MDR-8690 [164/175] Состоит из одного элемента 1 камер](/views2/1618288/page164/bga4.png)
164
11 КОНТРОЛЛЕР КЛАВИАТУРЫ
11.1 Подключение
Существует несколько путей подключения камеры и клавиатуры через DVR.
Ниже приведены несколько методов подключения посредством RS-485;

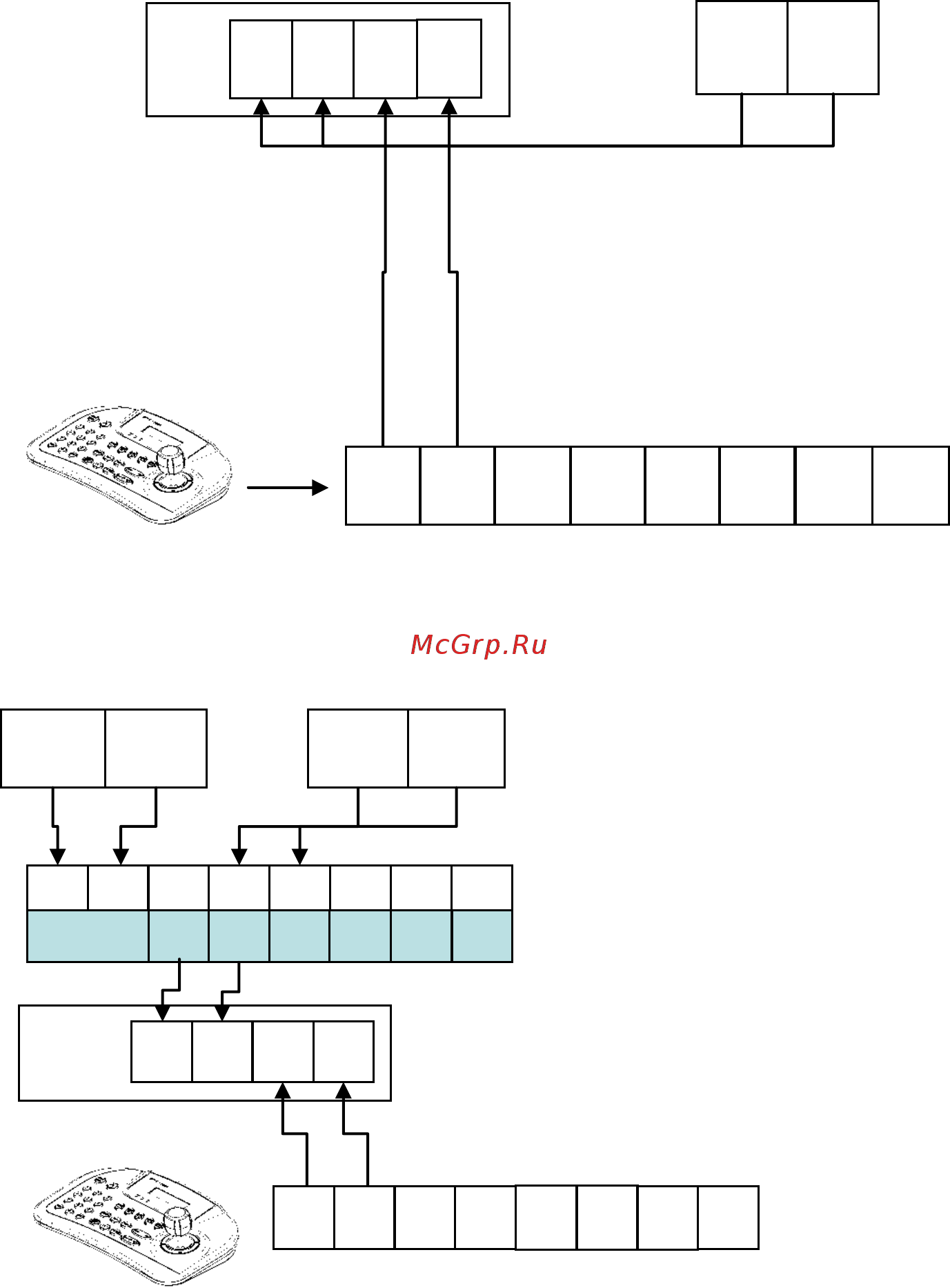

11.1.1 Конфигурация I
Состоит из одного элемента (1 камера, 1 DVR)
11.1.2 Конфигурация II
Состоит из нескольких элементов (несколько камер, 1 DVR)
Tx+
Tx-
Rx+
Rx-
DVR PTZ Port
Tx1+
Tx1-
Tx2+
Tx2-
Tx3+
Tx3-
TRx+
RS485
Rx+
RS485
Rx-
TRx-
Tx+
Tx-
Rx+
Rx-
DVR 1
RS485
+
RS485
-
Tx1
+
Tx1
-
Tx2
+
Tx2
-
Tx3
+
Tx3
-
TRx
+
TRx
-
RS485
+
RS485
-
Tx+
Tx-
Tx+
Tx-
Tx+
Tx-
Tx+
Tx-
Макс. 16 камер
… …
Multi port
Rx+
Rx-
Rx+
Rx-
Rx+
Rx-
