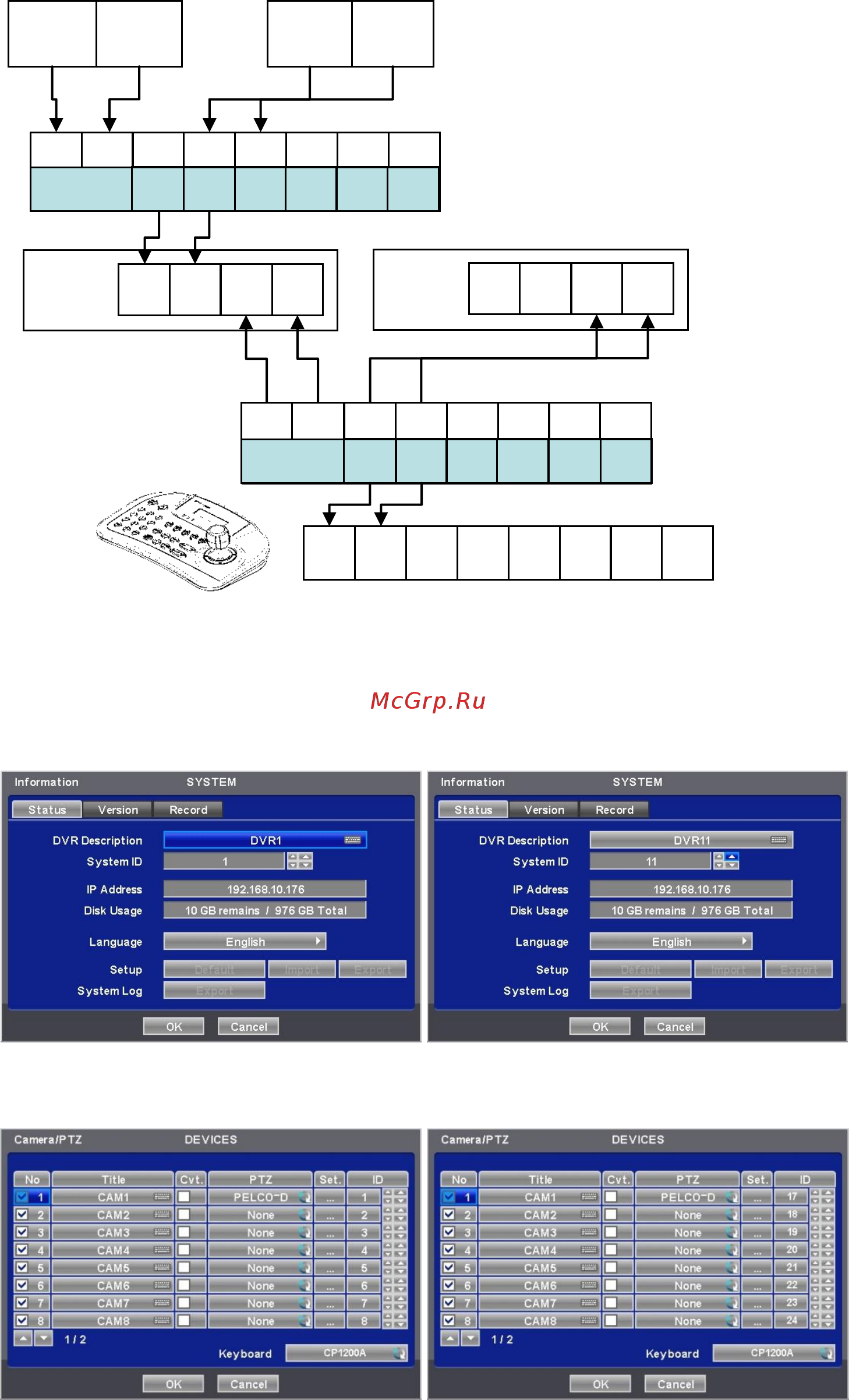

11.1.3 Конфигурация III
Состоит из нескольких элементов (несколько камер, несколько DVR)
Подсоединяйте “Tx к Rx “или “Rx к Tx” с положительной полярностью (+ к +) и (- к -).
11.2 Настройка клавиатуры на DVR
Введите “Setup>SYSTEM>Information: System ID” и укажите ID DVR
При присоединении боле двух DVR, у каждого должен быть свой ID.
Перейдите к “Setup>Device>Camera/PTZ: Keyboard” и выберите CP1200A.
Выберите протокол PTZ и ID камеры.
Tx+
Tx-
Rx+
Rx-
