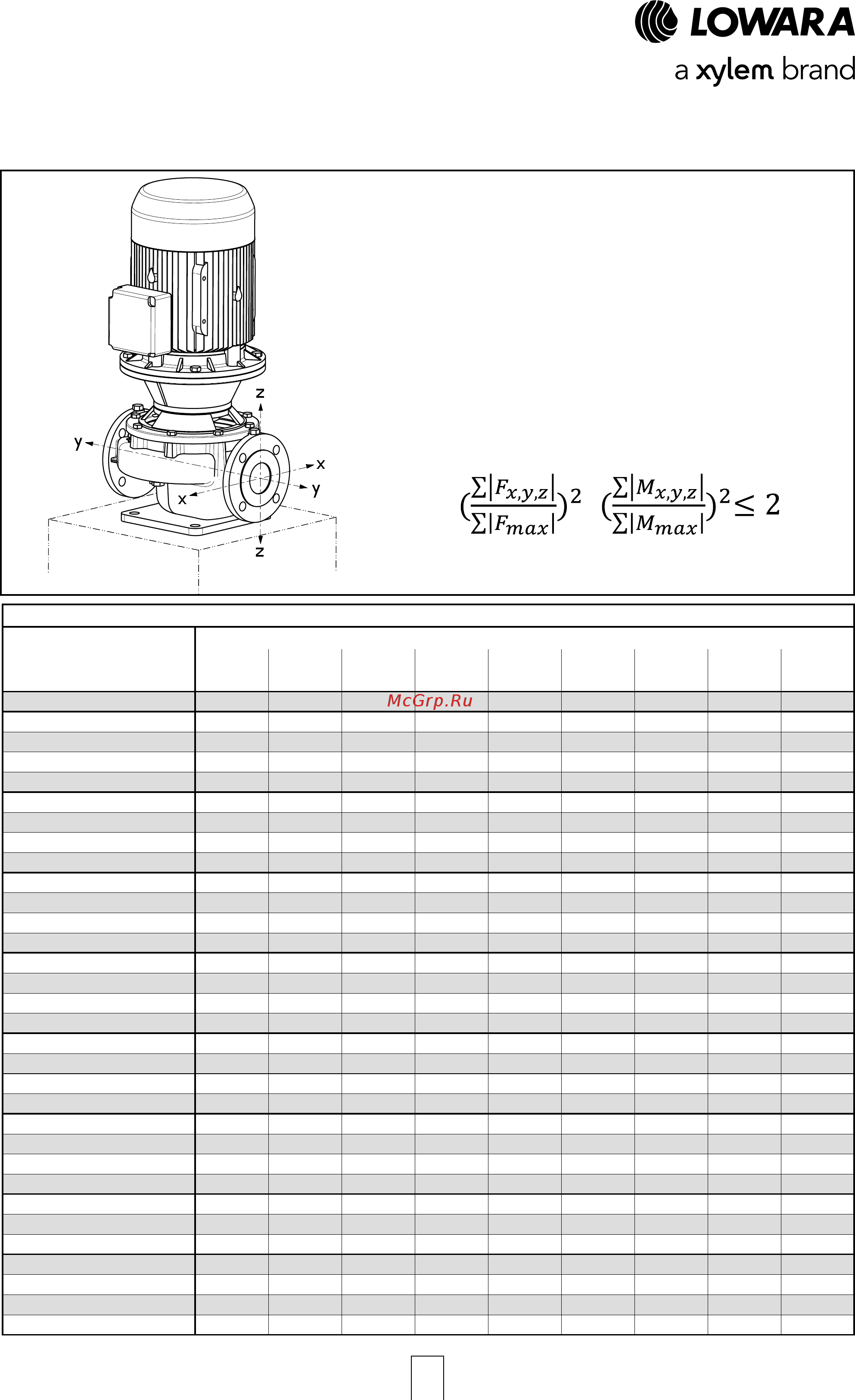

105
СЕРИЯ e-LNE
Допустимые нагрузки на фланцы
Действительно для насоса, установленного на опору
LNE FLANGES LOAD
DNS-DND Fx макс. Fy макс. Fz макс. ƩF макс. Mx макс. My макс. Mz макс. ƩM макс.
[Н] [Н] [Н] [Н] [Нм] [Нм] [Нм] [Н]
32-160 32 340 400 320 620 300 130 180 380
40-125 40 420 470 380 740 400 200 280 530
40-160 40 420 470 380 740 400 200 280 530
40-200 40 420 470 380 740 400 200 280 530
40-250 40 420 470 380 740 400 200 280 530
50-125 50 570 620 510 990 450 250 330 620
50-160 50 570 620 510 990 450 250 330 620
50-200 50 570 620 510 990 450 250 330 620
50-250 50 570 620 510 990 450 250 330 620
65-125 65 700 790 640 1240 500 300 350 680
65-160 65 700 790 640 1240 500 300 350 680
65-200 65 700 790 640 1240 500 300 350 680
65-250 65 700 790 640 1240 500 300 350 680
80-160 80 850 940 770 1490 550 330 400 760
80-200 80 850 940 770 1490 550 330 400 760
80-250 80 850 940 770 1490 550 330 400 760
80-315 80 850 940 770 1490 550 330 400 760
100-160 100 1130 1260 1020 1980 630 380 480 880
100-200 100 1130 1260 1020 1980 630 380 480 880
100-250 100 1130 1260 1020 1980 630 380 480 880
100-315 100 1130 1260 1020 1980 630 380 480 880
125-160 125 1330 1480 1200 2330 800 500 700 1180
125-200 125 1330 1480 1200 2330 800 500 700 1180
125-250 125 1330 1480 1200 2330 800 500 700 1180
125-315 125 1330 1480 1200 2330 800 500 700 1180
150-200 150 1690 1880 1520 2950 1000 630 780 1420
150-250 150 1690 1880 1520 2950 1000 630 780 1420
150-315 150 1690 1880 1520 2950 1000 630 780 1420
200-250 200 2250 2520 2030 3950 1380 900 1080 1970
200-315 200 2250 2520 2030 3950 1380 900 1080 1970
200-400 200 2250 2520 2030 3950 1380 900 1080 1970
250-315 250 2250 2520 2030 3950 1380 900 1080 1970
LNE-LNT_load_foot-en_a_td
Чугунный корпус: EN-GJL-250
Размер
Всасывание— нагнетание
Силы, действующие на фланцы насоса, рассчитаны по
EN ISO 5199:2002.
Если действующие нагрузки не достигают
максимальных допустимых величин, то одна из таких
нагрузок может превышать нормальное предельное
значение, при условии соблюдения указанных ниже
дополнительных условий:
- любая составляющая силы или момента должна быть
ограничена максимальным допустимым значением,
умноженным на 1,4;
- фактические силы и моменты, действующие на
каждый фланец, подчиняются следующей формуле:
+
