134
Система e-SM
• Класс эффективности IES2 (EN 50598-2)
• Однофазное подключение 230 В ±10%, 50/60 Гц
• Мощность до 1,5 кВт
• Класс защиты IP55
• Защита от “сухого хода”
• Защита от перегрева
Насос
• Расход: до 38 м
3
/ч.
• Напор: до 35 м
• Температура окружающей среды: от –20 до +50° C
без ухудшения производительности
• Температура перекачиваемой жидкости до +140° C
• Максимальное рабочее
давление:
16 бар
(PN 16)
• Гидравлические характеристики соответствуют
допустимым отклонениям, указанным в стандар-
те ISO 9906:2012.
Двигатель
• Класс эффективности IE5 (
IEC TS 60034-30-
3:2016)
• Синхронный электродвигатель с постоянными
магнитами (TEFC), закрытая конструкция,
воздушное охлаждение
• Класс изоляции 155 (F)
• Защита от перегрузки и короткозамкнутый ротор
с встроенной автоматической защитой.
* Характеристики насоса e-LNE Smart по давлению и
температуре такие же, как и у насоса e-LNE (стр. 16)
Общие сведения
Во многих секторах промышленности, от строительства
и производства до сельского хозяйства и инженерных
сетей зданий, растет необходимость в использовании
интеллектуальных компактных и энергоэффективных
насосных системах.
По этой причине компания Lowara создала серию e-SV
Smart: интегрированную интеллектуальную насосную
систему с двигателем на постоянных магнитах
(уровень эффективности IE5).
Интегрированная система управления в сочетании
с высокой производительностью, мощностью и
эффективностью двигателя и гидравлической части
гарантируют низкие эксплуатационные затраты. К
дополнительным преимуществам также относятся
гибкость управления, точность и компактность.
Экономия
Автоматика и двигатель с постоянными магнитами
высокоэффективны и минимизируют потери мощности,
отдавая максимум энергии гидравлической части
насоса.
Усовершенствованная система управления со
встроенным микропроцессором регулирует частоту
вращения двигателя, обеспечивая требуемую рабочую
точку насоса или соответствие параметрам системы.
За счет этого снижаются энергозатраты согласно
требуемым рабочим условиям. Таким образом,
особенно в системах с непостоянной нагрузкой,
возникает экономия электроэнергии.
Гибкость управления
Компактные размеры, низкие потери и гибкость в
управлении являются преимуществами насосов с
приводами e-SM по сравнению с другими насосами с
постоянной скоростью вращения. Интеграция изделий
серии e-SM в единую сеть управления упрощается
благодаря широкому набору совместимых протоколов
связи, включая аналоговые и цифровые входы. Насос
поставляется с датчиком давления
Простота в эксплуатации и вводе в
эксплуатацию
Приводы e-SM обладают интуитивно понятным
интерфейсом, обеспечивают простую установку,
и и удобное подключение. Система управления
является интегрированной и не требует подключения
дополнительных внешних устройств
Области применения
• Системы водоснабжения в жилых зданиях
• Системы кондиционирования воздуха
• Установки очистки воды
• Промышленные установки

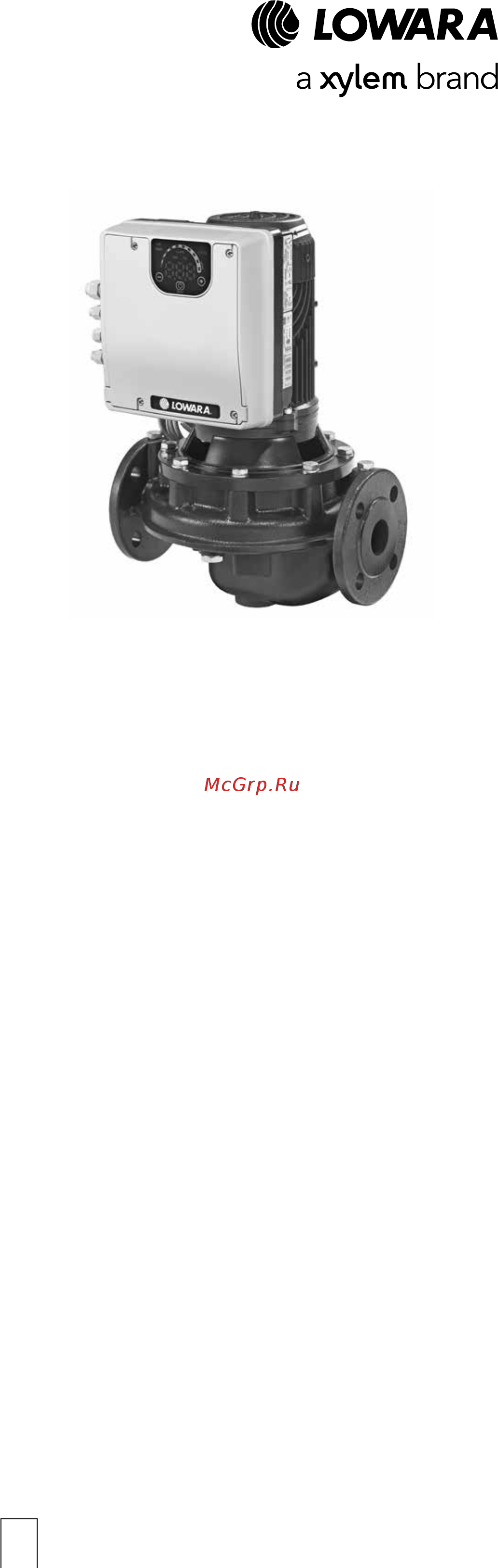

e-LNE..E
e-LNE SMART
