130

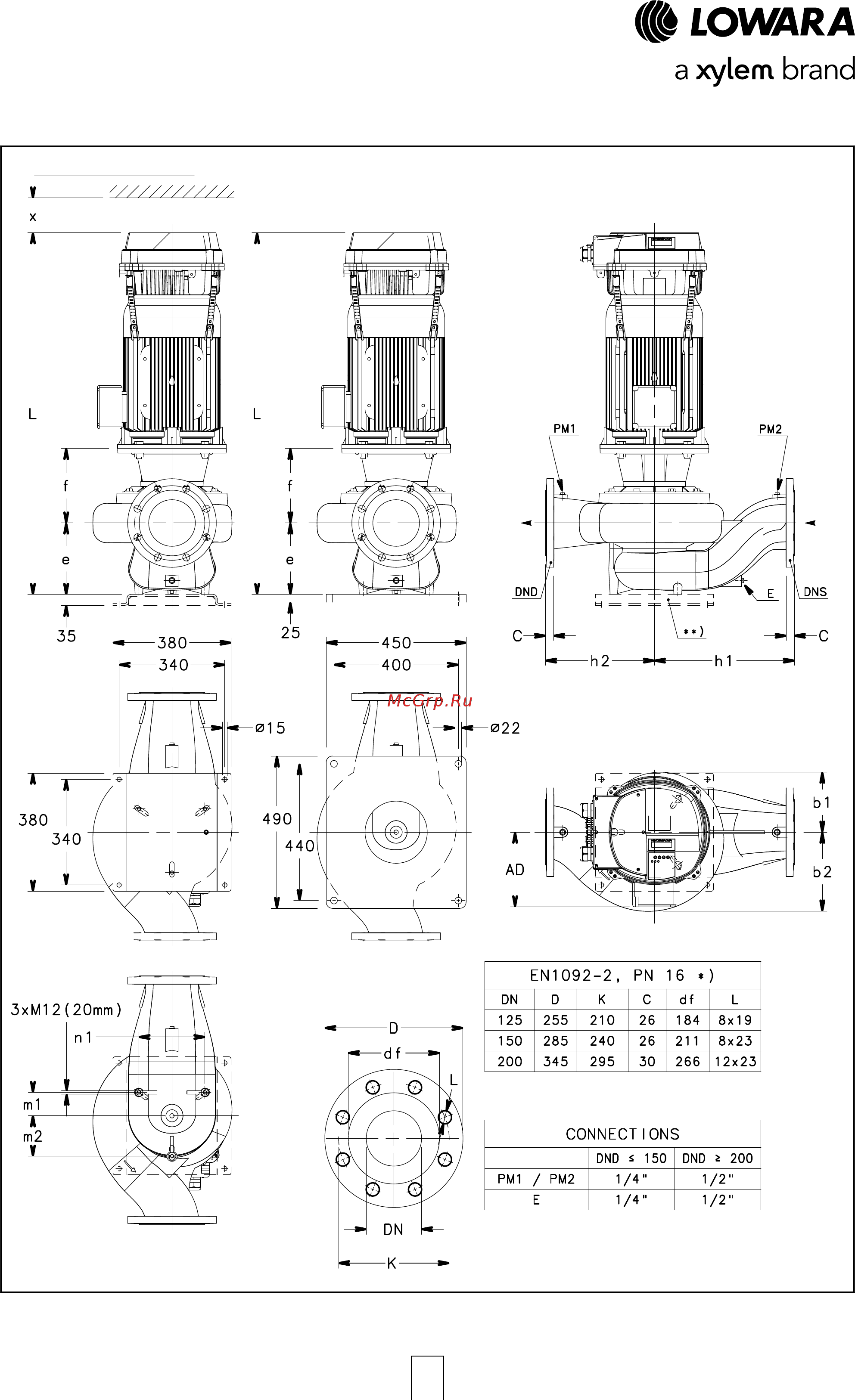

СЕРИИ e-LNESH 125, 150, 200
ГАБАРИТЫ И ВЕС 4-ПОЛЮСНЫХ МОДЕЛЕЙ, 50 Гц
ПРОСТРАНСТВО ДЛЯ ДЕМОНТАЖА
ТИП B
(ОСНОВАНИЕ
ВКЛЮЧЕНО)
ТИП C
(ОСНОВАНИЕ
ВКЛЮЧЕНО)
ТИП A
(ОСНОВАНИЕ
ВКЛЮЧЕНО)
*)... ЗНАЧЕНИЯ «C» И «D» МОГУТ
ОТЛИЧАТЬСЯ ОТ СТАНДАРТНЫХ
PM1/PM2... ПРИСОЕДИНЕНИЕ ДЛЯ МАНОМЕТРА
E... ОТВЕРСТИЕ ДЛЯ ДРЕНАЖА
**) ... ОСНОВАНИЕ ДЛЯ ТИПА A, ДОПОЛНИТЕЛЬНО
(СМ. РАЗДЕЛ ПРИНАДЛЕЖНОСТЕЙ)
A0035HVL-RU_B_DD
