Челэнергоприбор ТАБ-1 [6/9] Подготовка прибора к работе

ТЗ

ПЗ

АБ

АВ

Система управления

АЦП Дисплей

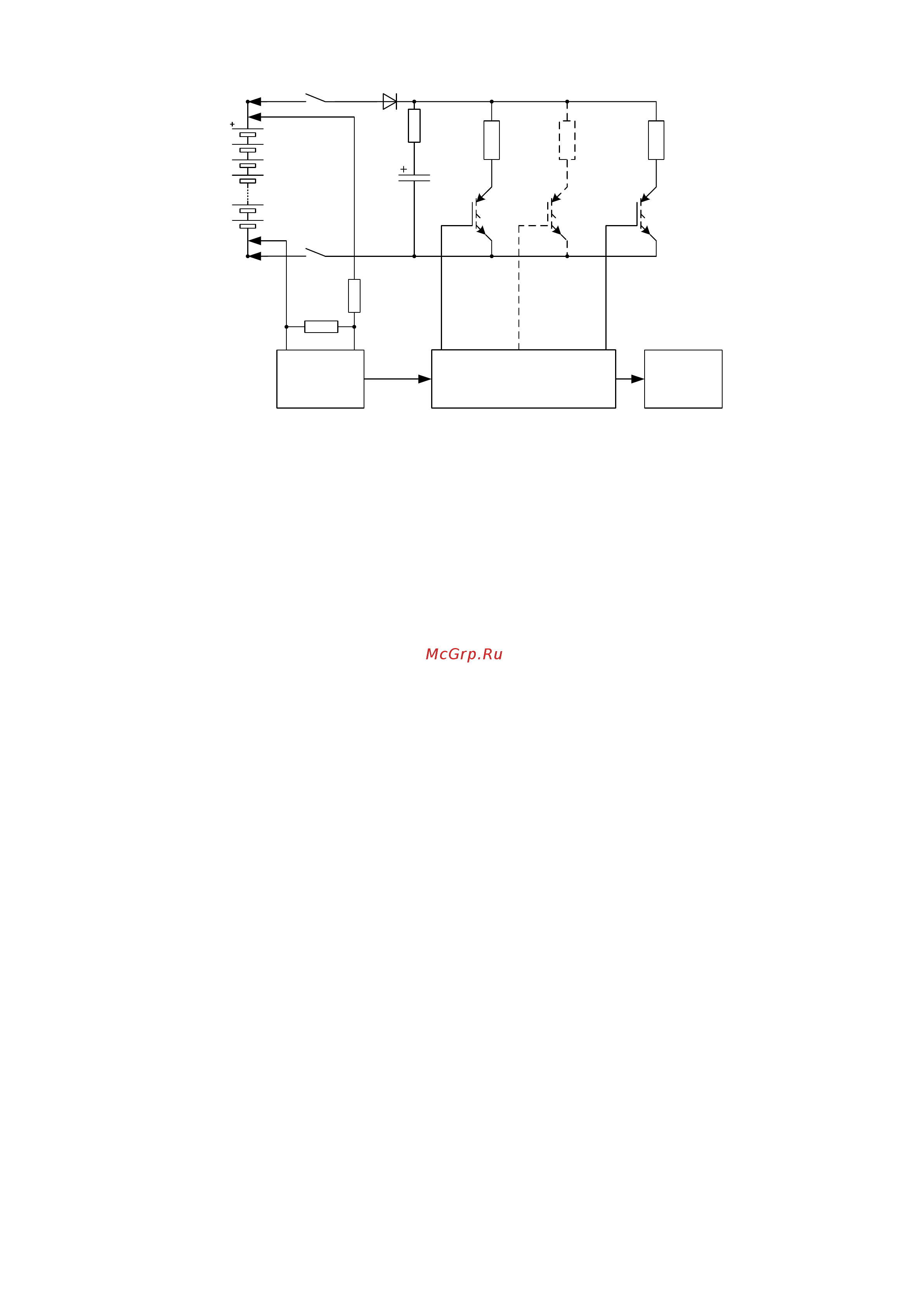

Рис. 2. Функциональная схема ТАБ-1

В приборе между токовыми шинами последовательно с резистором R

включен конденсатор C емкостью 470 мкФ, который предназначен для гашения

выбросов напряжения, возникающих при запирании IGBT-транзисторов в конце

интервала нагружения за счет энергии, накопленной в индуктивности цепи

испытываемой АБ. Для предотвращения повреждения прибора при

неправильной полярности подключения токовых зондов к АБ в цепь токовых

зондов включен силовой диод.

2 Подготовка прибора к работе

ВНИМАНИЕ! Вследствие того, что между тоководами АБ существует

высокое напряжение, опасное для жизни, подключение и отключение

прибора токовыми и потенциальными зажимами к АБ производится только

руками в диэлектрических перчатках, испытанных напряжением

переменного тока не менее 2,5 кВ.

Все измерения должны проводиться в помещении, где установлена

АБ, с подключением зажимов прибора непосредственно к тоководам АБ. В

противном случае точность измерений не гарантируется.

Для подготовки прибора ТАБ-1 для испытания АБ толчковым током

необходимо выполнить следующие операции:

1. Присоединить токовый и потенциальный разъемы на кабеле к токовому

и потенциальному разъемам 4 и 5 (рис. 1) на лицевой панели прибора.

2. Тщательно очистить тоководы испытываемой АБ от грязи и окислов.

3. Убедившись, что выключатель питания 1 (рис. 1) и автоматический

выключатель (АВ) 6 (рис. 1) находятся в положении «О» (выключено),

соединить токовый и потенциальный зажимы отрицательного полюса (черная

маркировка) с отрицательным тоководом АБ.

4. Подключить токовый и потенциальный зажимы положительного

полюса (красная маркировка) к положительному тоководу АБ.
