Введение10

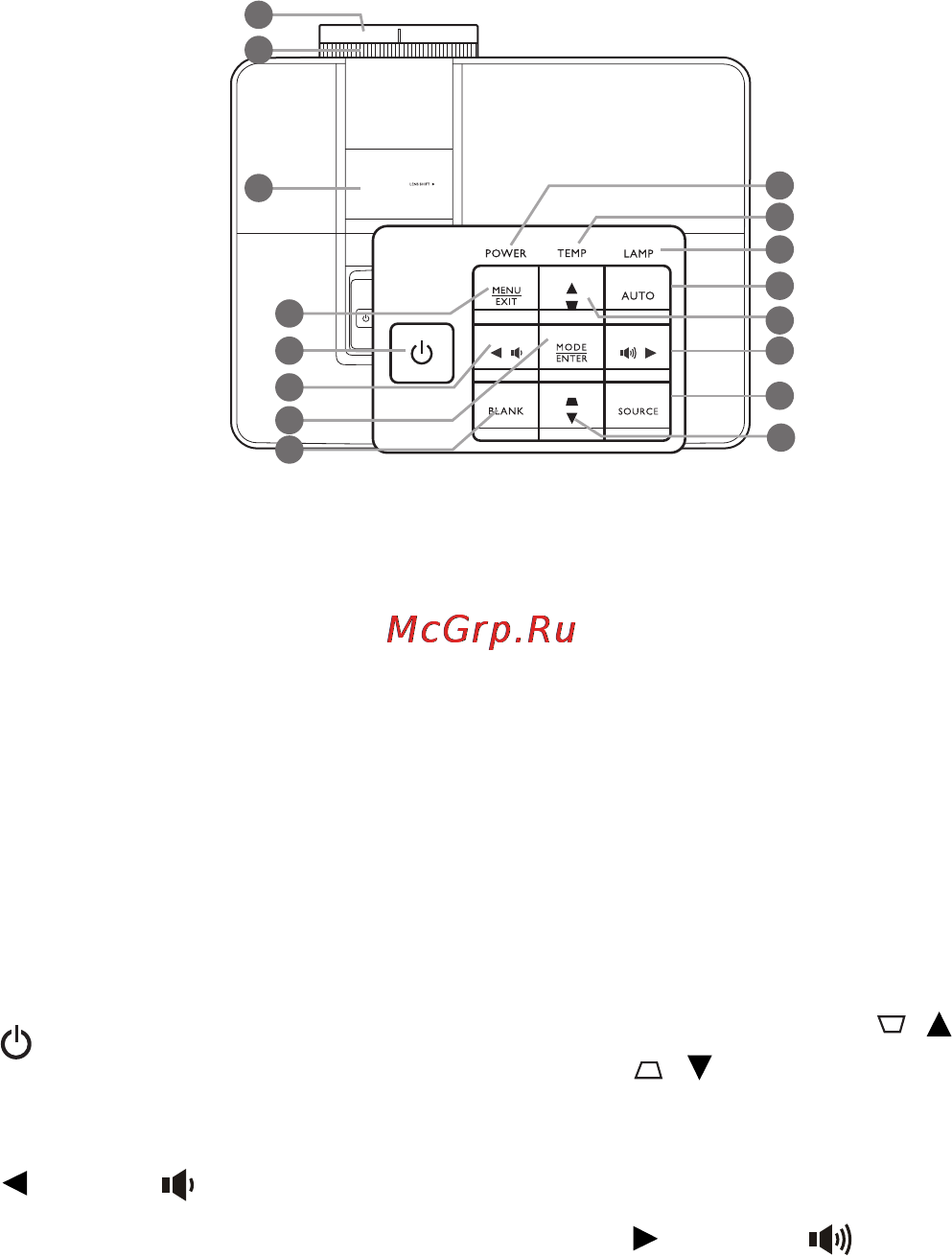

Элементы управления ифункции
Проектор
1. Кольцо фокусировки
Регулирует фокусное расстояние
объектива для проецируемого
изображения.
2. Регулятор масштаба
Регулирует размер изображения
3. Крышка смещения объектива
Доступ к муфте смещения объектива.
4. MENU/EXIT (МЕНЮ ВЫХОД)
Включает экранное меню управления.
Переход к предыдущему экранному
меню и выход с сохранением настроек
меню.
5. POWER (ПИТАНИЕ)
Переключает проектор между
режимами ожидания и работы.
6. Влево/
Уменьшение уровня громкости
проектора.
7. MODE/ENTER (РЕЖИМ/ВВОД)
Выбор доступного режима настройки
изображения.
Активация выбранного пункта
экранного меню.
8. BLANK (ПУСТОЙ ЭКРАН)
Скрывает изображение на экране.
9. Индикатор питания POWER
Горит или мигает во время работы
проектора.
10. Сигнальная лампа температуры
TEMP
Загорается красным цветом при
перегреве проектора.
11.
Индикатор лампы LAMP
Показывает состояние лампы. Горит
или мигает в случае нарушения
нормальной работы лампы.
12. AUTO (АВТО)
Автоматически выбирает
оптимальные параметры
изображения.
13. Кнопки коррекции трапеции/
перемещения (/Вверх,
/ Вниз)
Ручная коррекция искажений
изображения в результате проекции
под углом.
14. Вправо/
Увеличение уровня громкости
проектора.
При активном экранном меню кнопки
№ 6,
№ 13 и № 14 используются как
кнопки со стрелками направления
для выбора пунктов меню
и настроек
.
15. SOURCE (ИСТОЧНИК)
Выводит панель выбора источника
сигнала.
1
3
2
4
5
7
8
9
15
12
10
13
14
13
6
11
