Введение 11

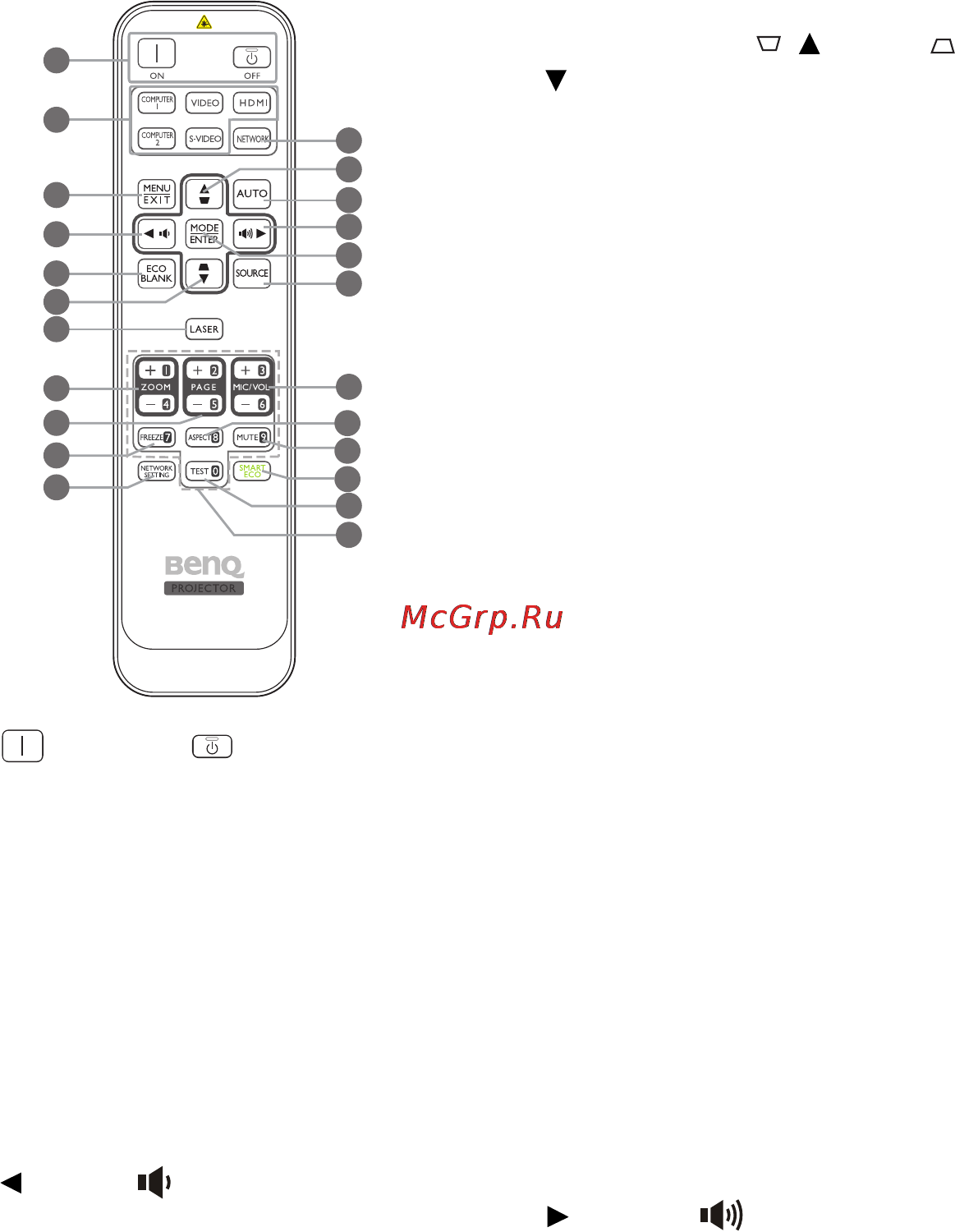

Пульт ДУ
1. ON (ВКЛ.)/ OFF (ВЫКЛ.)
Переключает проектор между
режимами ожидания и работы.
2. Кнопки выбора источника
сигнала
Выбирают источник входного сигнала
для отображения.
3. MENU/EXIT (МЕНЮ ВЫХОД)
Включает экранное меню управления
(OSD). Переходит к предыдущему
экранному меню и выходит с
сохранением настроек меню.
4. Влево/
Уменьшение уровня громкости
проектора.
5. ECO BLANK (Экон. - пустой
экран)
Используется для того, чтобы скрыть
изображение на экране.
6. Кнопки коррекции трапеции/
перемещения (/Вверх, /
Вниз)
Ручная коррекция искажений
изображения в результате проекции под
углом.
7. LASER (ЛАЗЕР)
Лазерная указка для проведения
презентаций.
8. ZOOM+ (УВЕЛИЧЕНИЕ+)/ZOOM-
(УМЕНЬШЕНИЕ-)
Увеличение или уменьшение размера
проецируемого изображения.
9. PAGE +/PAGE - (Переход к
следующей/предыдущей странице)
С помощью этих кнопок можно
осуществлять управление программой
отображения (на подключенном ПК),
поддерживающей команды
перелистывания вверх/вниз (например,
Microsoft PowerPoint).
10. FREEZE (Стоп-кадр)
Останавливает проецируемое
изображение.
11. NETWORK SETTING (НАСТРОЙКИ
СЕТИ)
Показывает Настройки сети экранное
меню управления.
12. NETWORK (СЕТЬ)
Выбирает Network Display как источник
входного сигнала.
13. AUTO (АВТО)
Автоматически выбирает оптимальные
параметры изображения.
14. Вправо/
Увеличение уровня громкости
проектора.
При активном экранном меню (OSD)
кнопки № 4, № 6 и № 14 используются
для выбора пунктов меню и настроек.
2
1
3
4
5
7
6
8
9
10
11
12
6
13
14
16
15
17
20
21
18
19
22
