Введение 9

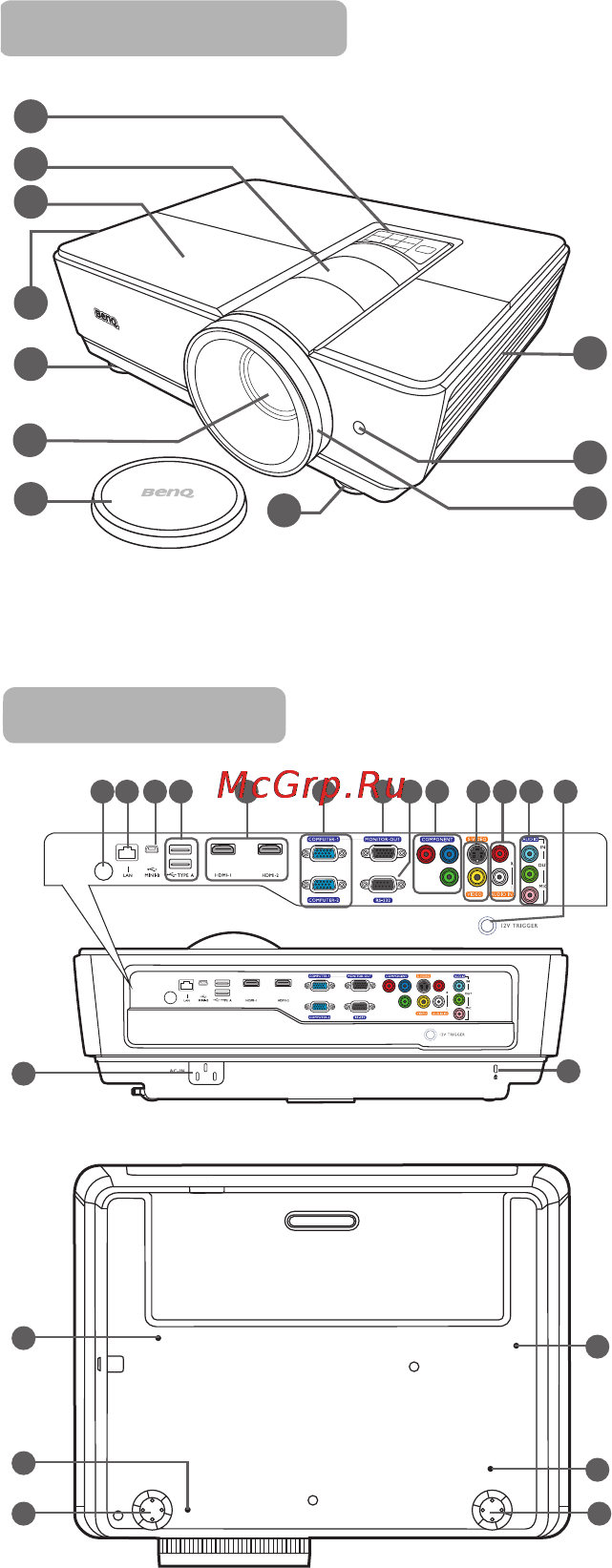

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см. "Элементы
управления ифункции" на стр. 10)
2. Крышка смещения объектива
3. Крышка лампы
4. Вентиляционное отверстие (выпуск
нагретого воздуха)
5. Ножка переднего регулятора
наклона
6. Проекционный объектив
7. Крышка объектива
8. Вентиляционное отверстие (впуск
охлаждающего воздуха)
9. Передний инфракрасный датчик
ДУ
10. Регулятор масштаба и кольцо
фокусировки
11. Задний инфракрасный датчик ДУ
12. Вход LAN RJ45
13. Порт US
B Mini-B
14. Гн
езд USB, типA
15. Входной порт HDMI
16. Разъем для входного сигнала RGB
(ПК)/компонентного видео (YPbPr/
YCbCr)
17. Гнездо выходного сигнала RGB
18. Гнездо управления RS232
19. Гнездо компонентного видеовхода
20. Входное гнездо S-Video
Гнездо видеовхода
21. Входное гнездо аудиосигнала (Л/П)
22. Гнездо аудиовхода
Гнездо аудиовыхода
Гнездо микрофона
23. Терминал выхода 12В пост.тока
24. Гнездо питания перем. тока
25. Разъем для замка Kensington
(за
щита от кражи)
26
. Отверстие для потолочного
монтажа
1
2
8
6
5
3
4
9
10
5
7
Вид спереди/сверху
24
26
26
25
26
26
11 12 14
15
13
16
17 1918 20 21 22 23
5 5
Вид снизу/сбоку
