10
Общее описание
Элементы управления и функции

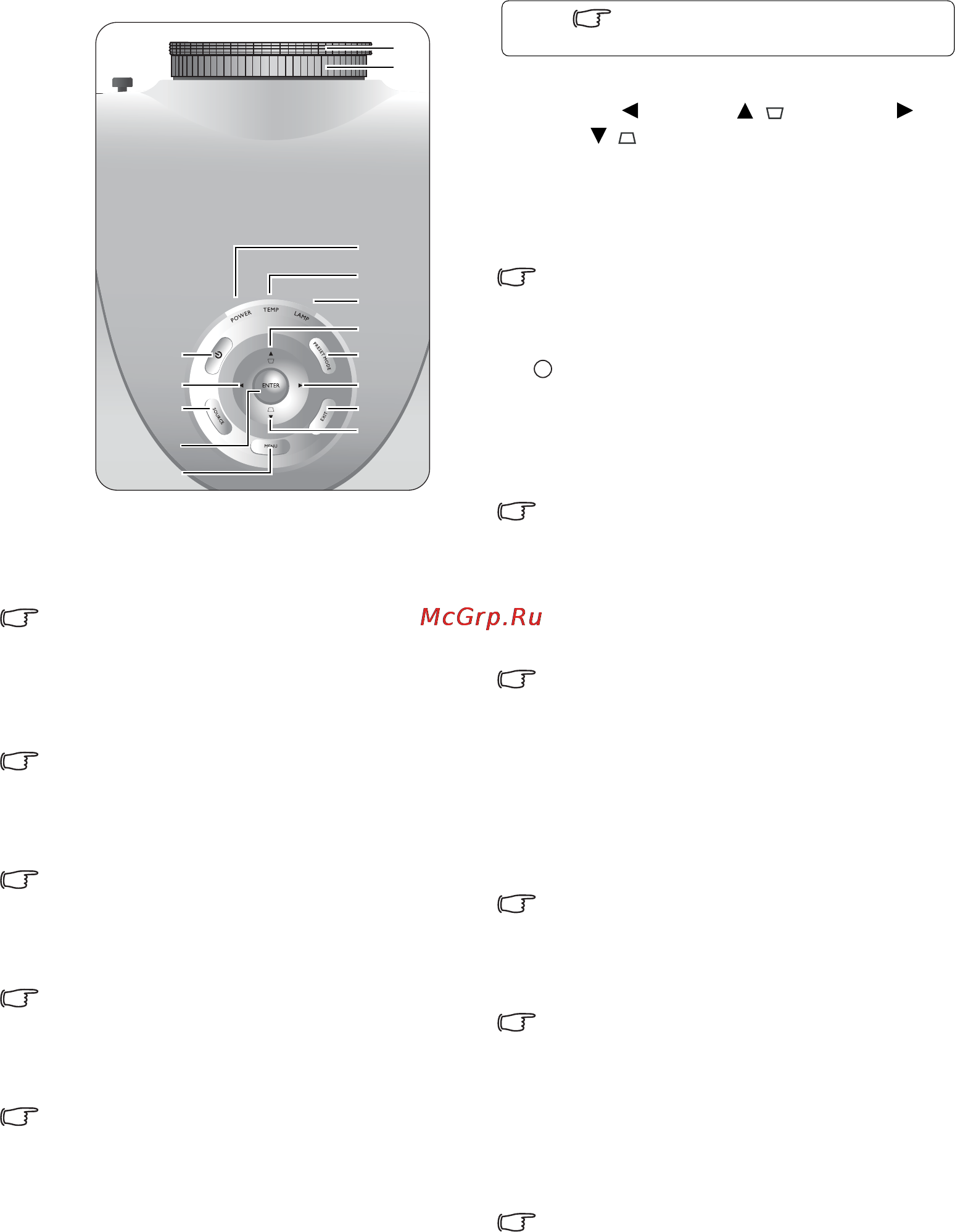

Панель управления
6. Трапецеидальность/Перемещение
(Влево , Вверх /, Вправо ,
Вниз /)
Для перемещения в экранном меню в
направлении нажимаемой стрелки.
Коррекция искажения формы кадра при
проецировании под углом к экрану.
"Порядок работы с меню" на стр.22,
"Коррекция искажения изображения" на
стр.25
7. Питание
Выполняет ту же функцию, что и кнопка
POWER ON/OFF на пульте ДУ.
Переключает проектор между режимами
«Включен» и «Ожидание».
"Включение проектора" на стр.20,
"Выключение проектора" на стр.38
8. СТАНДАРТНЫЙ РЕЖИМ
Последовательный выбор режимов
отображения для каждого источника
видеосигнала.
"Выбор стандартного режима" на стр.26
9. ИСТОЧНИК
Выполняет те же функции, что и кнопки
выбора источника (КОМП, VIDEO,
S-VIDEO, HDMI 1, HDMI 2, PC) на пульте
ДУ.
Последовательный выбор источников
входного сигнала.
"Выбор источника сигнала" на стр.21
10.EXIT
Возврат в предыдущее меню и выход с
сохранением настроек.
"Порядок работы с меню" на стр.22
11. ВВОД
Вводит в действие выбранный элемент
экранного меню.
12.MENU
Включение и выключение экранного
меню.
"Порядок работы с меню" на стр.22
1. Кольцо фокусировки
Регулирует фокусное расстояние
"Точная настройка масштаба и резкости
изображения" на стр.21
2. Регулятор масштаба
Регулирует масштаб проецируемого
изображения.
"Точная настройка масштаба и резкости
изображения" на стр.21
3. Индикатор питания
Горит или мигает при работе проектора.
"Индикаторы" на стр.53
4. Индикатор перегрева
Горит или мигает при перегреве
проектора.
"Индикаторы" на стр.53
5. Индикатор лампы
Горит или мигает в случае неполадок с
лампой.
"Индикаторы" на стр.53
1
2
3
4
5
7
6
910
6
12
11
6
8
6
Знак показывает дополнительные
сведения.
