15
Установка проектора

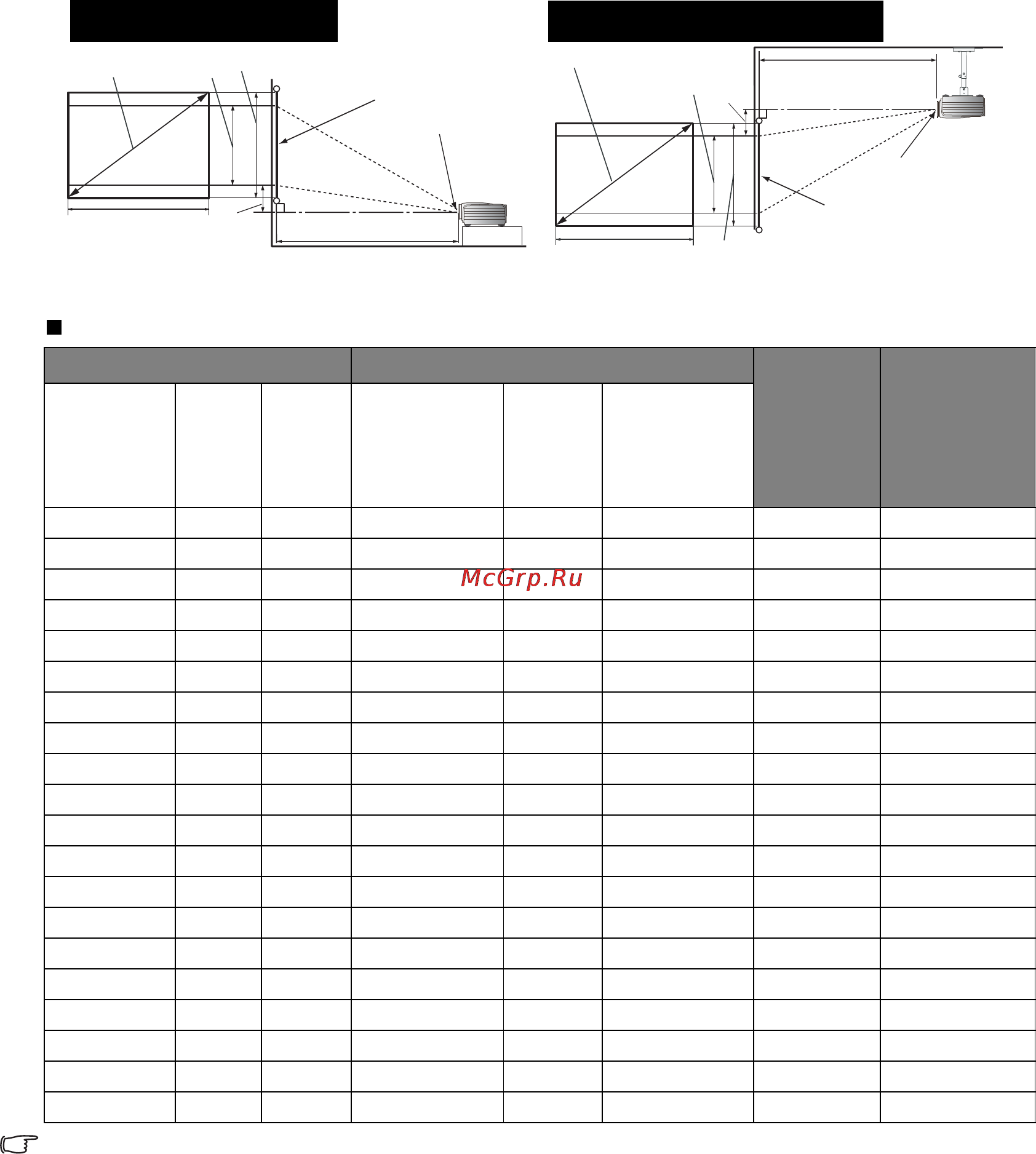

Установка для экрана формата 4:3
Иллюстрации и таблица ниже приводятся для пользователей, которые имеют (или хотят
приобрести) экран формата 4:3 для просмотра изображений в формате 16:9.
Формат экрана 4:3 и формат изображения 16:9
Указанные выше значения приблизительные и могут несколько отличаться от значений реальных
измерений. Приведены только рекомендуемые размеры экрана. Если размер вашего экрана не
представлен в данной таблице, обратитесь к поставщику.
<A>
<B>
<H>
<C>
<E>
<D>
<F>
<G>
Установка на столе
<F>: Экран <G>: Центр объектива
<A>
<B>
<H>
<C>
<E>
<D>
<F>
<G>
Установка под потолком
<F>: Экран <G>: Центр объектива
Размеры экрана Проекц. расстояние <D> [мм]
Макс.
сдвиг
объектива
<E>
[мм]
Высота
изображения
<H>
[мм]
Диагональ
<A>
[дюймы
(мм)]
Высота
<B>
[мм]
Ширина
<C>
[мм]
Мин.
расстояние
(с макс.
увеличением)
Среднее
Макс.
расстояние
(с мин.
увеличением)
30 (762) 457 610 989 1236 1483 43 343
40 (1016) 610 813 1318 1648 1977 57 457
50 (1270) 762 1016 1648 2060 2472 71 572
60 (1524) 914 1219 1977 2472 2966 86 686
70 (1778) 1067 1422 2307 2884 3461 100 800
80 (2032) 1219 1626 2637 3296 3955 114 914
90 (2286) 1372 1829 2966 3708 4449 129 1029
100 (2540) 1524 2032 3296 4120 4944 143 1143
110 (2794) 1676 2235 3625 4532 5438 157 1257
120 (3048) 1829 2438 3955 4944 5932 171 1372
130 (3302) 1981 2642 4285 5356 6427 186 1486
140 (3556) 2134 2845 4614 5768 6921 200 1600
150 (3810) 2286 3048 4944 6180 7416 214 1715
160 (4064) 2438 3251 5273 6592 7910 229 1829
170 (4318) 2591 3454 5603 7004 8404 243 1943
180 (4572) 2743 3658 5932 7416 8899 257 2057
190 (4826) 2896 3861 6262 7828 9393 271 2172
200 (5080) 3048 4064 6592 8239 9887 286 2286
250 (6350) 3810 5080 8239 10299 12359 357 2858
300 (7620) 4572 6096 9887 12359 14831 429 3429
