17
Подключение видеоаппаратуры
Подключение видеоаппаратуры
Проектор можно подключать к видеоустройствам любого типа – видеомагнитофонам,
DVD-плеерам, плеерам Blu-ray, цифровому тюнеру, кабельным и спутниковым ТВ-декодерам,
игровым приставкам и цифровым камерам. Его также можно подключать к портативным и
настольным компьютерам типа PC или Apple Macintosh. Для работы с видеоустройством нужно
просто подключить его к проектору через один из интерфейсов, но следует помнить,
что разные
интерфейсы обеспечивают разное качество видеосигнала. Наиболее вероятно, что выбранный
способ подключения будет зависеть от наличия соответствующих разъемов на стороне
проектора и на стороне источника видеосигнала (см. ниже):
Подготовка
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых соединений выключите все оборудование.
2. Для каждого источника сигнала используйте только рекомендуемые кабели с
разъемами надлежащего типа.
3. Убедитесь в надежности подсоединения всех кабельных разъемов к гнездам на
оборудовании.
Учтите, что не все кабели, показанные ниже на схемах соединений, поставляются вместе с
проектором (см. "Комплект поставки" на стр.6). Большинство кабелей можно приобрести в
магазинах электроники.
Подключение устройств HDMI
HDMI (мультимедийный интерфейс высокой четкости) поддерживает передачу несжатых
видеоданных между совместимыми устройствами – DTV-тюнерами, DVD-плеерами,
плеерами Blu-ray и дисплеями по одному кабелю. Он обеспечивает превосходное
качество звука и изображения. Чтобы установить соединение между проектором и
устройством HDMI требуется кабель HDMI.

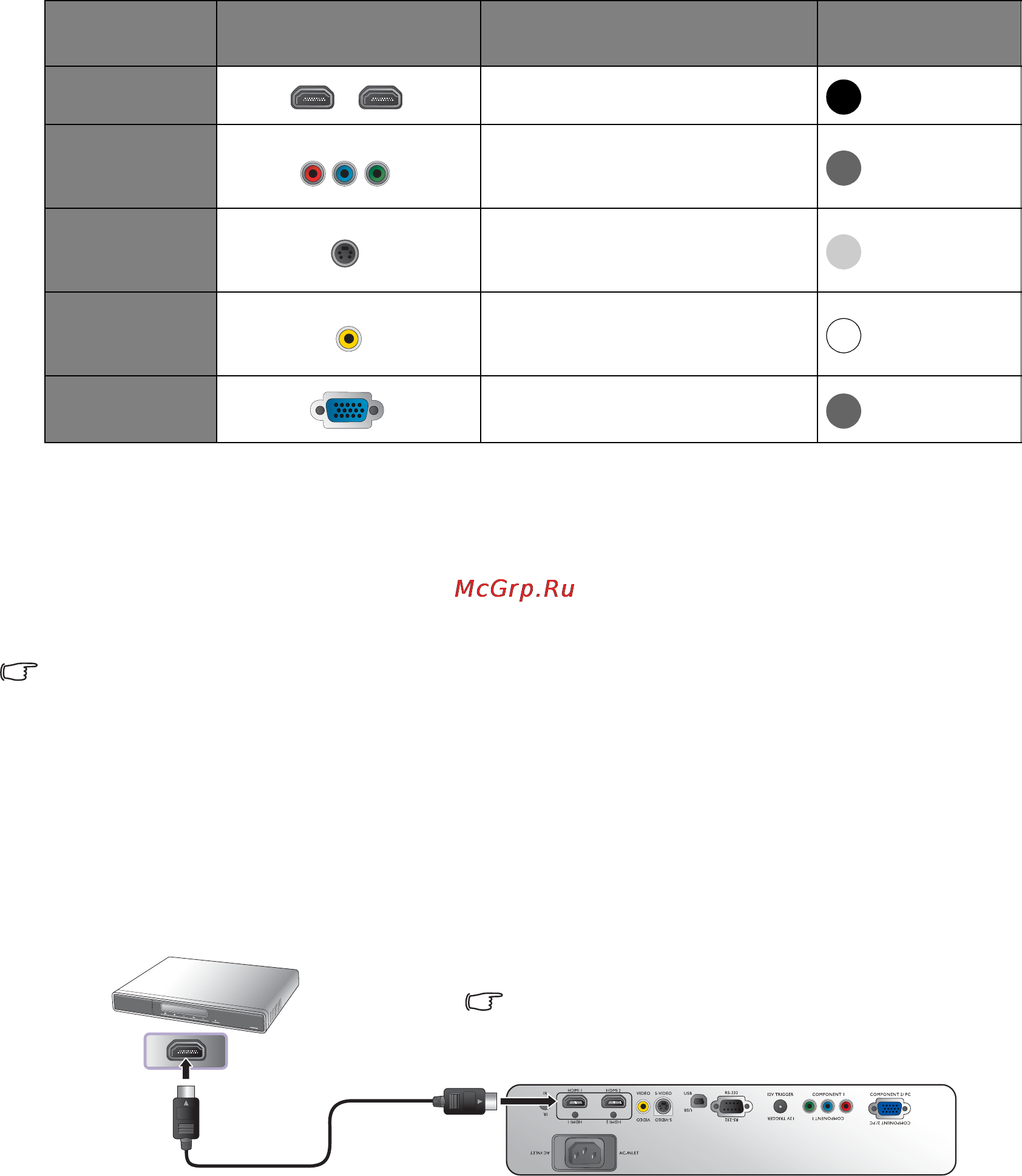

Разъем Вид разъема Раздел
Качество
изображения
HDMI
"Подключение устройств HDMI"
на стр.17
Наилучшее
Component
Video
"Подключение устройств с
компонентным видеосигналом"
на стр.18
Лучше
S-Video
"Подключение устройств
формата видео и S-video" на
стр.18
Хорошее
Video
"Подключение устройств
формата видео и S-video" на
стр.18
Норм.
ПК (D-SUB)
"Подключение компьютера" на
стр.19
Лучше
Кабель HDMI
Устройство HDMI: DVD-проигрыватель,
цифровой тюнер и т.д.
Сведения о правильном выборе типа
источника для сигнала HDMI см. в разделе
"Настройка HDMI" на стр.45.
