Benq W1400 [13/66] Пульт ду
![Benq W1400 [13/66] Пульт ду](/views2/1062024/page13/bgd.png)
13
Общее описание

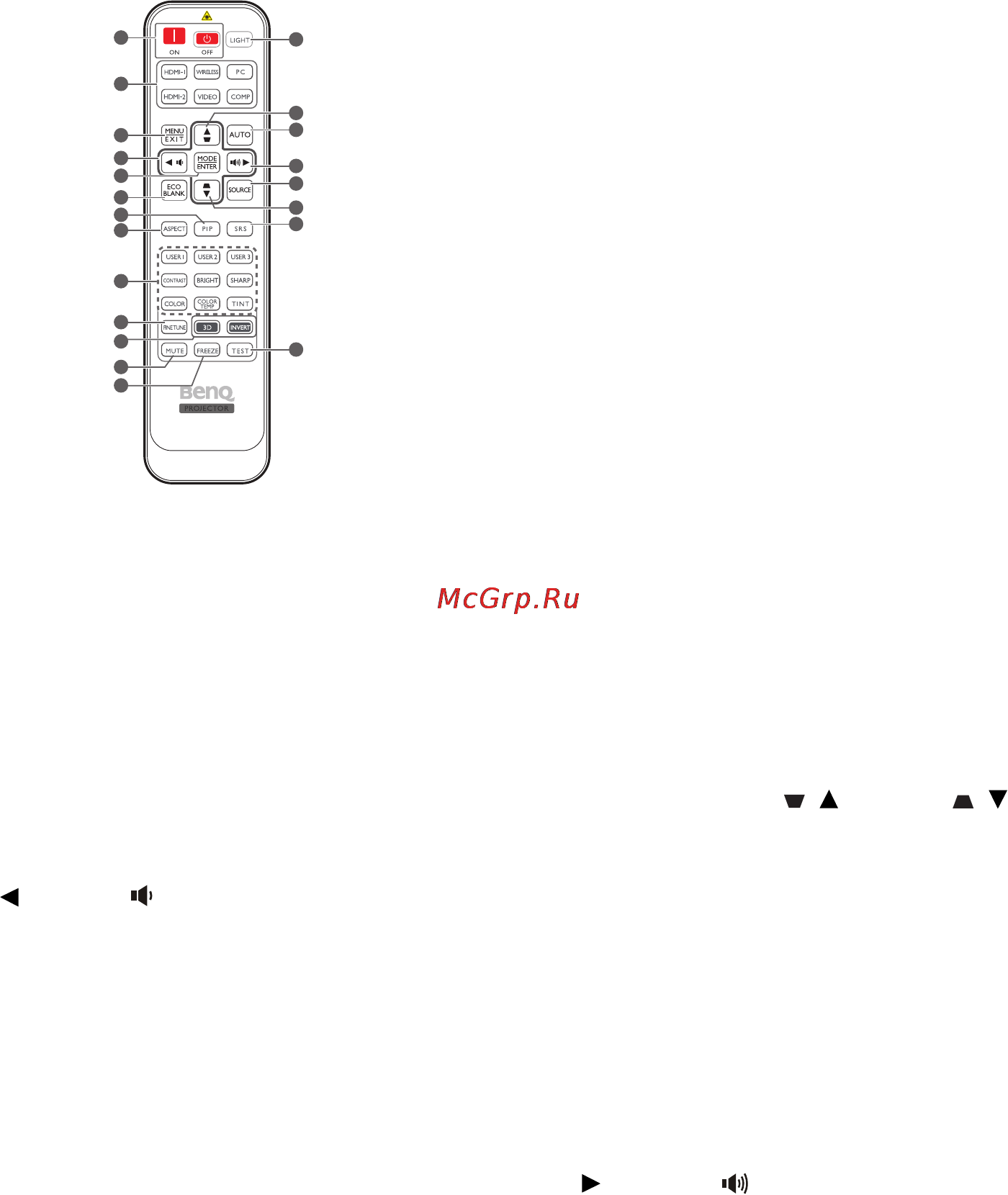

Пульт ДУ
1. POWER ON/OFF
Используется для включения и
выключения проектора.
2. Кнопки выбора источника сигнала
Выбор источника проецируемого сигнала.
(Кнопка WIRELESS отсутствует)
3. MENU/EXIT
Включение экранного меню управления
(OSD). Переход к предыдущему
экранному меню, выход с сохранением
настроек меню.
4. Влево
Уменьшение громкости звука проектора.
При активном экранном меню кнопки 4,
15 и 17 используются для выбора
пунктов меню и
изменения настроек.
5. MODE/ENTER
Выбор доступного режима настройки
изображения.
Активация выбранного пункта в экранном
меню.
6. ECO BLANK
Сброс изображения на экране.
7. PIP
Отображение меню
PIP ("кадр в кадре").
8. ASPECT
Выбор формата кадра изображения.
9. Кнопки регулировки качества
изображения
Эти функциональные кнопки выполняют
те же задачи, которые указаны в
экранном меню. Подробности см. в
разделе "Настройка качества
изображения" на стр.31.
10.FINE TUNE
Отображение меню "Регулировка
цветовой температуры". Подробности
см. в разделе "Выбор цветовой
температуры*" на стр.32.
11. 3D/INVERT
Переход
непосредственно к меню "3D" и
включение или отключение функции
инвертирования.
12.MUTE
Включение и отключение звука
проектора.
13.FREEZE
Останавливает проецируемое
изображение.
14.LIGHT
Светодиодная подсветка загорается
приблизительно на 10 секунд при
нажатии любой кнопки на пульте ДУ.
Нажатие любой другой кнопки в
10-секундном интервале отключает
подсветку.
15.Трапецеидальность/ кнопки
перемещения (/ Вверх, / Вниз)
Ручная коррекция искажений
изображения в результате проекции под
углом.
При активном экранном меню кнопки 4,
15 и 17 используются для выбора
пунктов меню и изменения настроек.
16.AUTO
Автоматический выбор оптимальной
синхронизации для выводимого на экран
изображения.
17. Вправо
Увеличение громкости звука проектора.
При активном экранном меню кнопки 4,
15 и 17 используются для выбора
пунктов меню и изменения настроек.
18.
ИСТОЧНИК
Отображение панели выбора источника
сигнала. (Кнопка WIRELESS отсутствует)
19.SRS
Включение и отключение функции SRS.
20.TEST
Отображение тестовой таблицы.
1
2
3
6
7
8
10
12
13
11
16
18
20
19
17
14
15
15
4
5
9
