19
Установка проектора

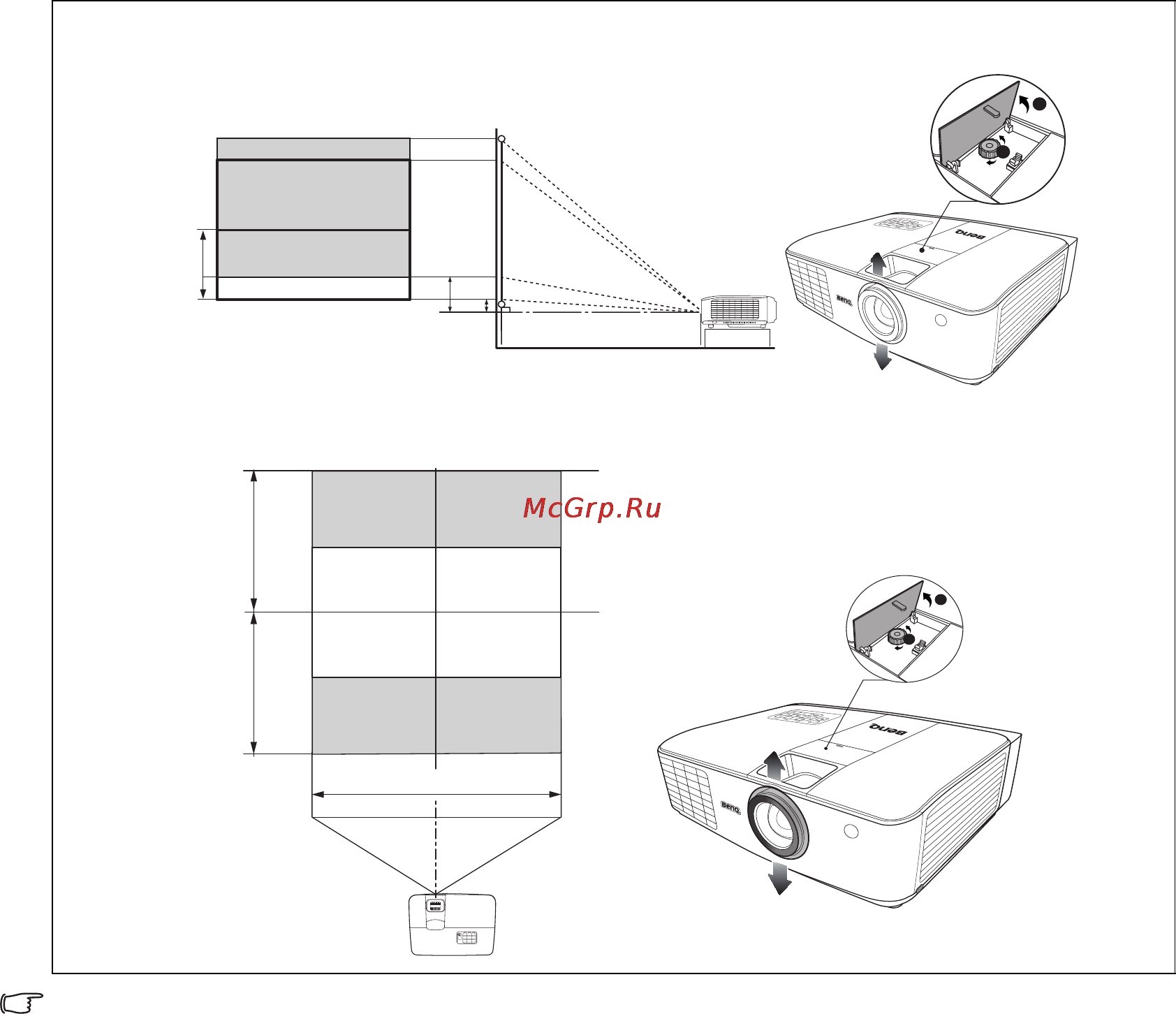

Вертикальный сдвиг объектива
Управление вертикальным сдвигом объектива обеспечивает гибкость при установке
проектора. Эта функция позволяет располагать проектор немного выше или ниже верхнего
уровня проецируемого изображения.
Сдвиг (смещение) объектива выражается в процентах от высоты проецируемого
изображения. Он измеряется как смещение от центра проецируемого изображения по
вертикали. Регулятор позволяет сдвигать проекционный объектив вверх или вниз (в
пределах диапазона регулировки) для установки требуемого положения изображения.
Для использования регулятора сдвига объектива:
1. Освободите регулятор, повернув его против часовой стрелки.
2. Сдвиньте регулятор для настройки положения проецируемого изображения.
3. Зафиксируйте регулятор, повернув его по часовой стрелке.
• Не затягивайте регулятор слишком сильно.
• Регулировка сдвига объектива не приводит к ухудшению качества изображения. В
маловероятных случаях появления искажений изображения обратитесь к разделу "Настройка
проецируемого изображения" на стр.28.
• При неизменном положении экрана
• При неизменном положении проектора
100%
10%
30%
1
2
Экран
Проектор
110%
130%
120%
1
2
