Подключение видеоаппаратуры
Подключение видеоаппаратуры
Проектор можно подключать к видеоустройствам любого типа – видеомагнитофонам,
DVD-плеерам, плеерам Blu-ray, цифровому тюнеру, кабельным и спутниковым
ТВ-декодерам, игровым приставкам и цифровым камерам. Его также можно подключать к
портативным и настольным компьютерам типа PC или Apple Macintosh. Для работы с
видеоустройством нужно просто подключить его к проектору через один из интерфейсов,
но следует помнить,
что разные интерфейсы обеспечивают разное качество
видеосигнала. Наиболее вероятно, что выбранный способ подключения будет зависеть от
наличия соответствующих разъемов на стороне проектора и на стороне источника
видеосигнала (см. ниже):
Подготовка
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых соединений выключите все оборудование.
2. Для каждого источника сигнала используйте только рекомендуемые кабели с
разъемами надлежащего типа.
3. Убедитесь в надежности подсоединения всех кабельных разъемов к гнездам на
оборудовании.
Учтите, что не все кабели, показанные ниже на схемах соединений, поставляются вместе с
проектором (см. "Комплект поставки" на стр.7). Большинство кабелей можно приобрести в
магазинах электроники.

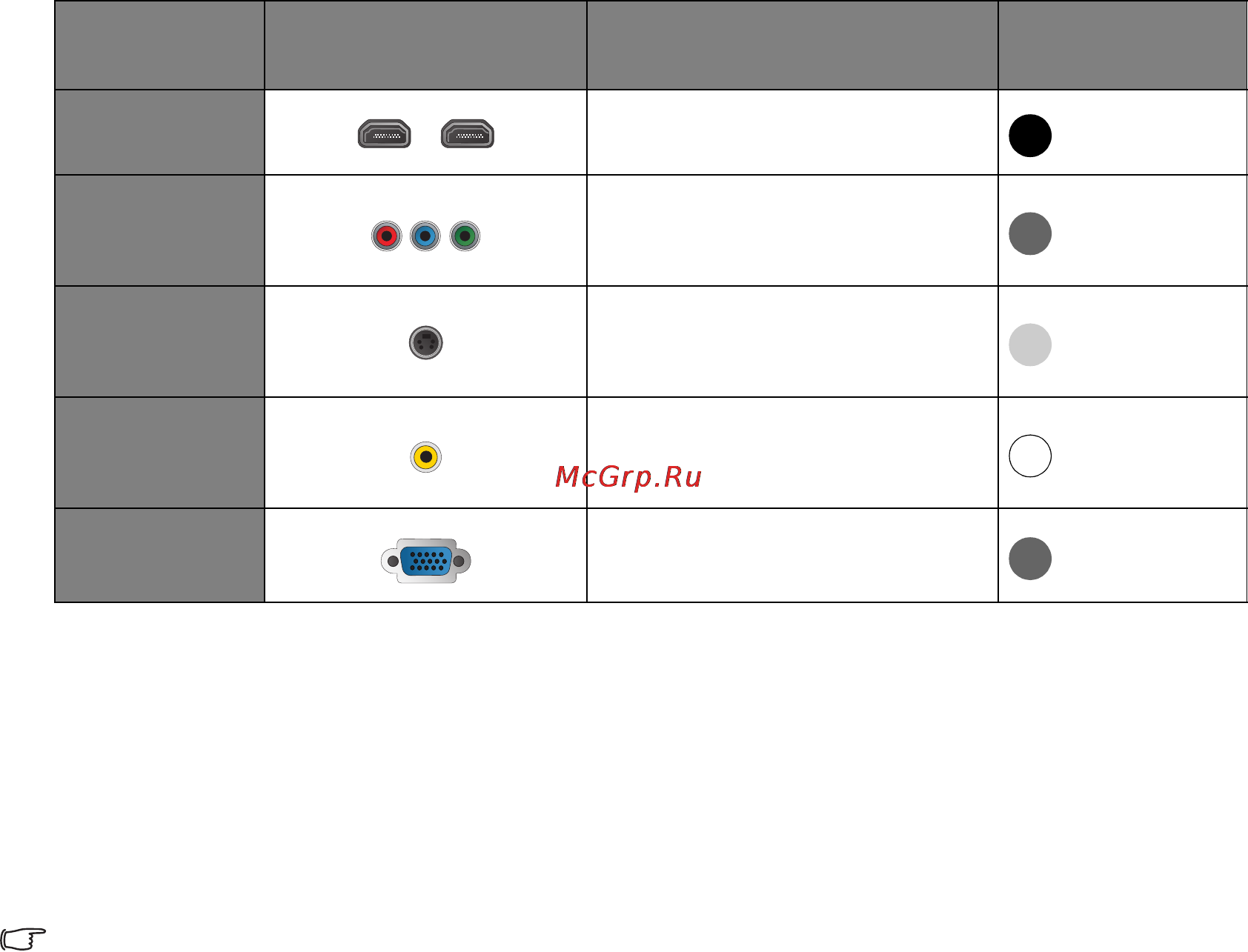

Разъем Вид разъема Раздел
Качество
изображения
HDMI
"Подключение устройств HDMI"
на стр.21
Наилучшее
Component
Video
"Подключение устройств с
компонентным видеосигналом"
на стр.21
Лучше
S-Video
"Подключение устройств
формата видео и S-video" на
стр.22
Хорошее
Video
"Подключение устройств
формата видео и S-video" на
стр.22
Норм.
ПК (D-SUB)
"Подключение компьютера" на
стр.22
Лучше
