RO
53
! În cazul unui gaz lichefiat, şurubul de reglare trebuie
să fie înşurubat complet;
5. verificaţi dacă, rotind repede buşonul de la MAX la
MIN sau dacă închideţi şi deschideţi repede uşa
cuptorului, flacăra rămâne aprinsă.

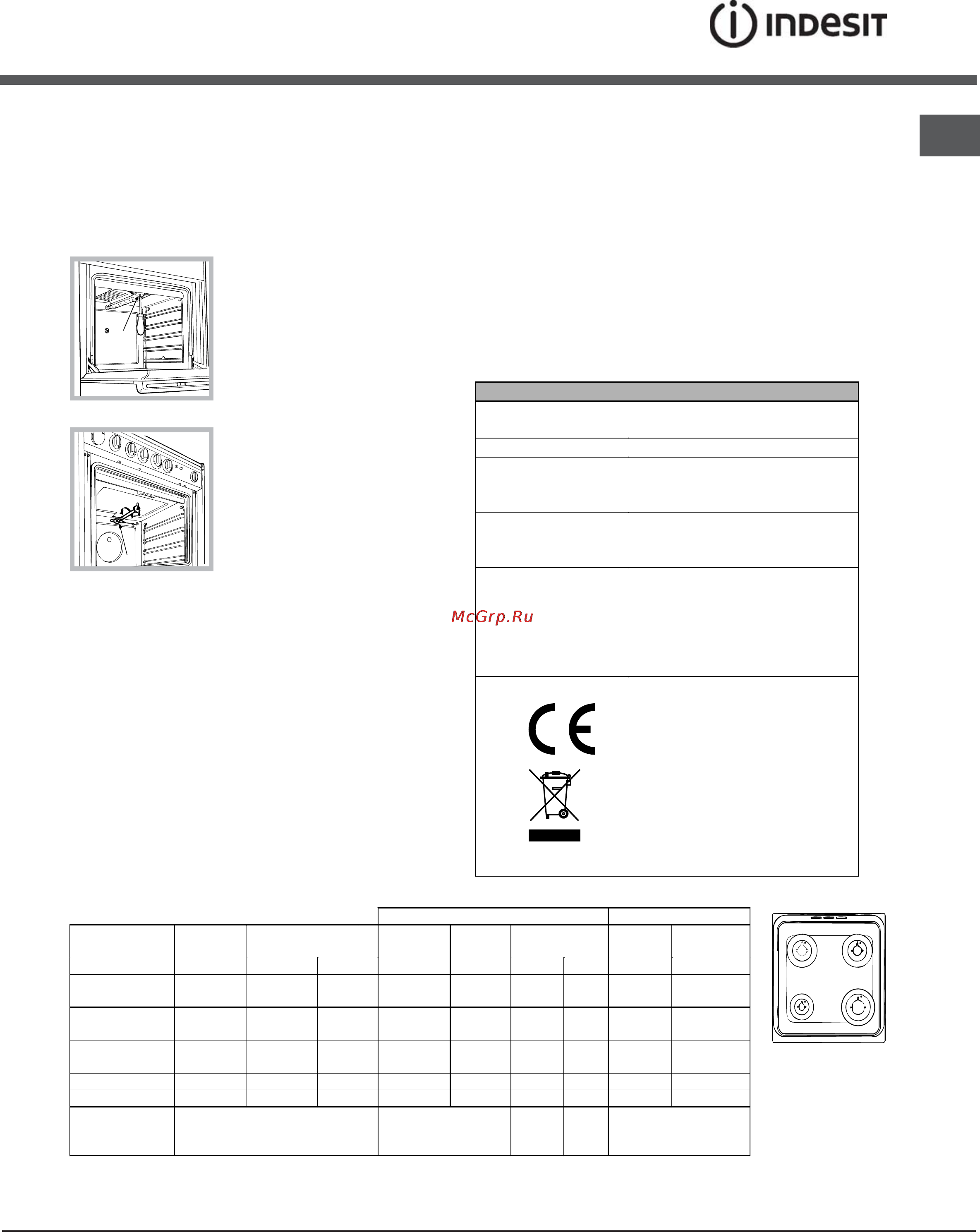

Adaptarea grilului
Înlocuirea duzei arzătorului de
la gril:
1. extrageţi arzătorul grilului
după ce aţi scos şurubul V
(vezi figura);
2. deşurubaţi duza arzătorului de
la gril folosind o cheie tubulară
pentru duze (vezi figura) sau o
cheie tubulară de 7 mm şi
înlocuiţi-o cu cea adecvată, în
funcţie de tipul de gaz (vezi
tabelul cu Caracteristicile
arzătoarelor şi duzelor).
! Fiţi foarte atenţi la cablurile de la bujii şi la
termocupluri.
! Arzătoarele cuptorului şi grilului nu au nevoie de
reglarea aerului primar.
! După ce aţi efectuat adaptarea la un alt tip de gaz,
înlocuiţi eticheta veche de pe aragaz cu cea
corespunzătoare noului gaz folosit; eticheta se
găseşte la Centrele de Asistenţă Tehnică Autorizate.
! Dacă presiunea gazului utilizat este diferită de cea
prevăzută (sau variază) este necesar să instalaţi pe
tuburile de alimentare un regulator de presiune, în
conformitate cu normele naţionale în vigoare
referitoare la “regulatoarele pentru gaz canalizat”.
Tabelul cu caracteristicile arzătoarelor şi
duzelor
V
I
S
S
R
A
DATE TEHNICE
Dimensiuni cuptor H
x L x P
34x39x44 cm
Volum
l 58
Dimensiunile utile ale
sertarului de păstrare
a alimentelor la cald
lăţime42 cm
profunzime 44 cm
înălţime 17cm
Tensiunea şi
frecvenţa de
alimentare
a se vedea plăcuţa de caracteristici
Arzătoare
se pot adapta la toate tipurile de gaz
indicate pe plăcuţa cu caracteristici,
lipită pe partea internă a uşii
rabatabile sau, după deschiderea
sertarului de sub cuptor, pe peretele
interior din stânga.
Directive Comunitare: 2006/95/EC
din 12/12/06 (Tensiune Joasă) şi
modificările succesive -
2004/108/EC din 15/12/04
(Compatibilitate Electromagnetică)
şi modificările succesive -
2009/142/EC din 30/11/09 (Gaze)
şi modificările succesive -93/68/CEE
din 22/07/93 şi modificările
succesive - 2002/96/EC.
1275/2008 (Stand-by/ Off mode)
Tabelul 1 Gaz lichefiat Gaz natural
Diametru
(mm)
Putere termică
kW (p.c.s.*)
By Pass
1/100
duză
1/100
debit*
g/h
duză
1/100
debit*
l/h
Arzător
Nominală Redusă (mm) (mm) *** ** (mm)
Rapid (mare)
(R)
100 3.00 0.7 41 87 218 214 128 286
Semirapid
(mediu) (S)
75 1.90 0.4 30 70 138 136 104 181
Auxiliar (mic)
(A)
51 1.00 0.4 30 52 73 71 76 95
Cuptor - 2.80 1.0 46 80 204 200 119 267
Gril - 2.50 - -
Presiuni de
alimentare
Nominală (mbar)
Minimă (mbar)
Maximă (mbar)
28-30
20
35
37
25
45
20
17
25
* La 15°C 1013 mbar-gaz uscat *** Butan P.C.S. = 49,47 MJ/Kg
** Propan P.C.S. = 50,37 MJ/Kg Gaze naturale P.C.S. = 37,78 MJ/Kg
Vă recomandăm să curăţaţi cuptorul înainte de prima
folosire, potrivit indicaţiilor cuprinse în capitolul
“Întreţinerea şi îngrijirea”.
K3G21/R
K3G21S/R
K3G21S/UA
KN3G27/RU
KN3G217S/RU
80 182 179 122 238
