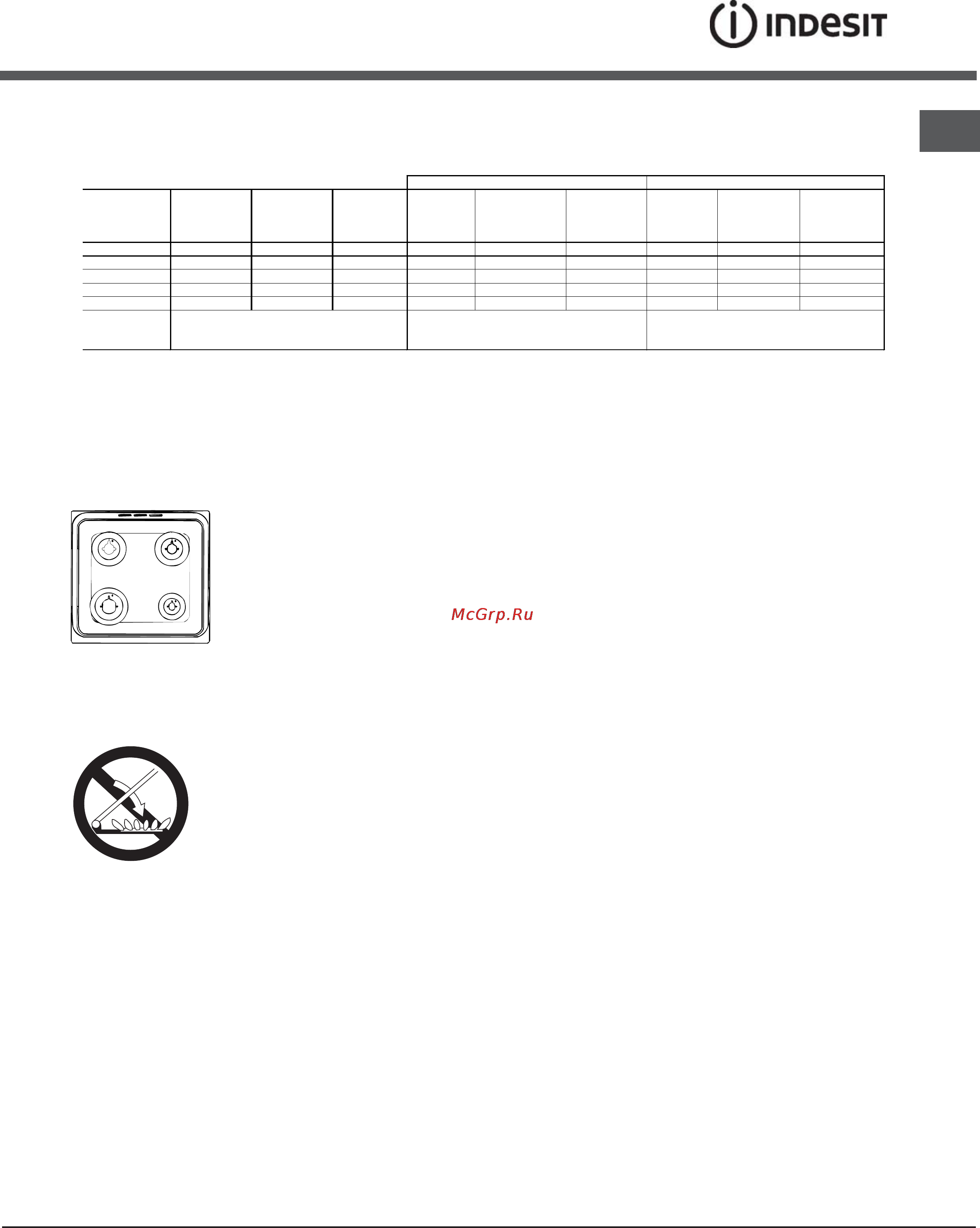

Indesit KN3G217S/RU [65/72] A gázégők és a fúvókák jellemző adatai
![Indesit KN3G217S/RU [65/72] A gázégők és a fúvókák jellemző adatai](/views2/1062029/page65/bg41.png)
HU
65
A gázégők és a fúvókák jellemző adatai
S
S
R
A
FIGYELEM! Ha felmelegedik, az
üvegtető széttörhet.Mielőtt lehajtaná,
kapcsolja ki az összes égőfejet,
illetve az esetleges elektromos
főzőlapokat.*Csak az üvegtetős
modellek esetén
1. táblázat G 20 G 30
Gázégő
Átmérő
(mm)
Gyújtóláng,
1/ 100 ( m m )
Csökkent
ett
hőenergia
, kW
Fúvóka,
1/100
(mm )
Névleges
hőenergia,
kW
Átáramlás*
l/h
Fúvóka,
1/100
(mm )
Névleges
hőenergia,
kW
Átáramlás*
g/h
Gyors (R) 100 41 0.80 128 3.30 314 87 3.00 218
Fél-gyors (S) 75 30 0.50 104 2.10 200 70 1.90 138
Kisegítő (A ) 51 30 0.50 76 1.15 109 52 1.00 73
Grill - - - 122 2.80 267 80 2.50 182
Sütő - 46 1.00 119 3.20 305 80 2.80 204
Hálózati
nyomás
Nom.
Min.
Max
25
20
30
30
25
35
15°C-on és 1013 mbar-nál
P.C.S. G20 37,78 MJ/m
3
P.C.S. G30 49,47 MJ/kg
K3G21/R
K3G21S/R
K3G21S/UA
KN3G27/RU
KN3G217S/RU
