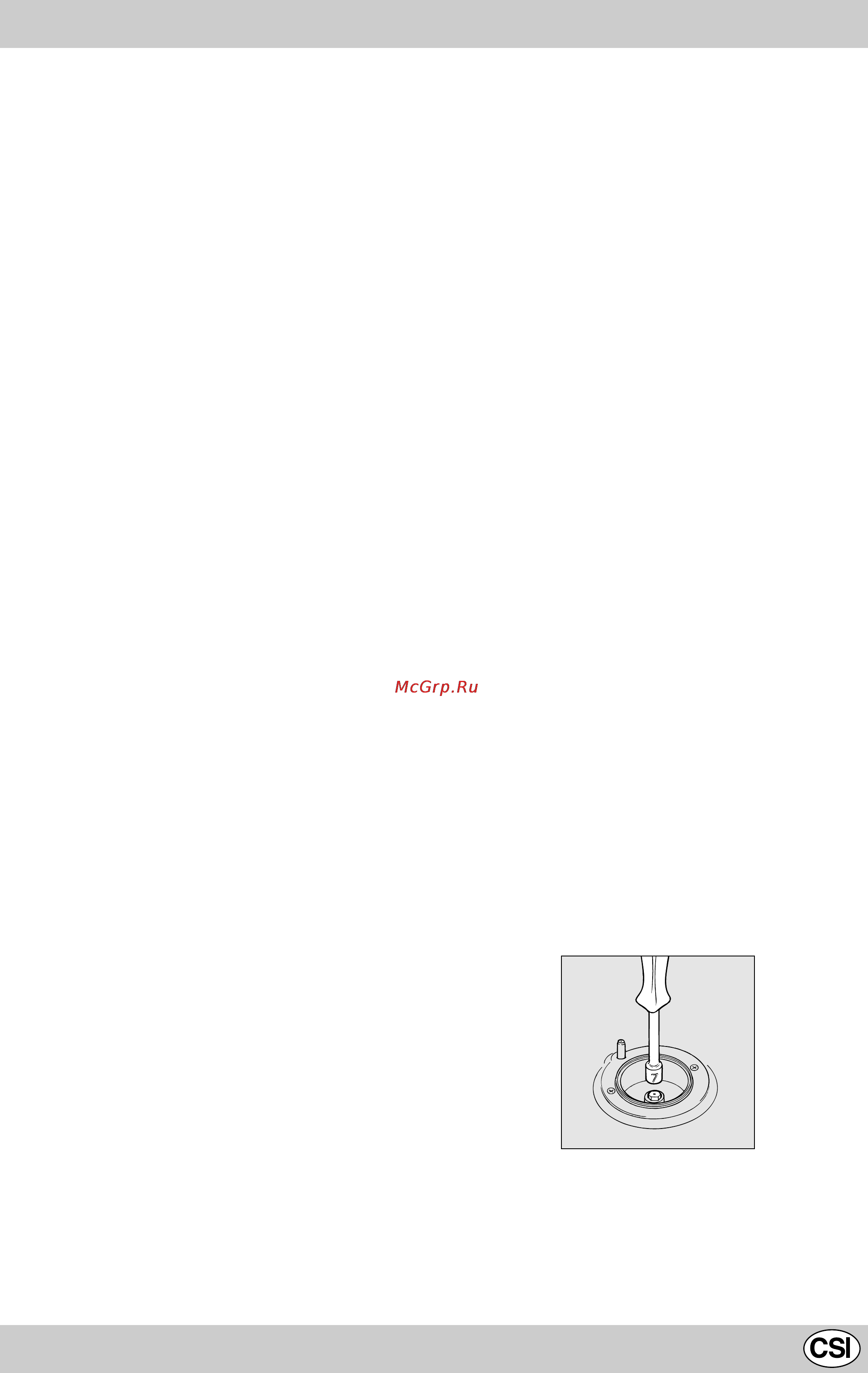

ПОДКЛЮЧЕНИЕ ГАЗА редственно подключите оборудование к сети без вилки и розетки В последнем случае должен быть установлен мно голинейный выключатель соответствующий нагрузке обо рудования с расстоянием между разведенными контактами не менее 3 мм причем линия заземления не должна разрываться Питающий кабель следует распола гать так чтобы по всей длине он никогда не нагревался до температуры превышающей на 50 С комнатную Перед подсоединением убедитесь в том что Подключение плиты к газу должно производиться квалифи цированным персоналом в соответствии с действующими стандартами и после проверки соответствия типа подклю чаемого газа тому на который настроено оборудование При несоответствии типов газа следуйте инструкциям парагра фа Настройка плиты на различные типы газа Для некоторых моделей подвод газа может быть осуществ лен как с левой так и с правой стороны Чтобы изменить место подключения газа поменяйте местами штуцер и за глушку и замените уплотнительную прокладку поставляет ся с оборудованием Если плита подсоединяется к баллону со сжиженным газом отрегулирйте его давление в соответ ствии с действующими нормами техники безопасности на баллон с газом необходимо установить редуктор Важно для безопасной и долгой работы оборудования убе дитесь что давление газа соответствует данным указанным в табл 1 Характеристики горелок и жиклеров предохранители пробки или автоматические выключа тели и проводка выдерживают ту нагрузку которую они уже несут и дополнительную от вновь устанавливае мого оборудования см табличку характеристик заземление соответствует правилам и требованиям предъявляемыми к заземлению бытовой техники розетка или многолинейный легкодоступном месте выключатель находятся в КВ Никогда не используйте удлинители переходники двой ные и более розетки которые могут стать причиной пере грева и возгорания Подключение шлангом Подсоедините газовый шланг характеристики которого от вечают национальным стандартам Внутренний диаметр штуцеров под шланги 8 мм для сжиженного газа 13 мм для метана При подключении шлангом соблюдайте следующие меры предосторожности Шланг по всей длине не должен касаться частей плиты температура которых превышает 50 С Длина шланга не должна быть более 1500 мм Шланг не должен быть растянут и перекручен иметь из гибов и уступов Шланг не должен ничем прижиматься и соприкасаться с подвижными деталями и предметами имеющими острые края Шланг по всей длине должен быть доступен для осмот ра и контроля состояния Проверьте плотность посадки шланга с обеих сторон и за фиксируйте его зажимами Если хотя бы одно из приведен ных выше требований не удается выполнить используйте гибкие металлизированные трубы Если плита устанавливается по правилам относящимся к бытовым приборам класса 2 подкласса 1 то согласно дей ствующим стандартам для подключение газа должны ис пользоваться только гибкие металлизированные трубы Оборудование подключенное с нарушением требований безопасности бытовых приборов большой мощности изложенных в настоящей инструкции является потенци ально опасным Производитель не несет ответственности за ущерб здо ровью и собственности если он вызван несоблюдением указанных норм установки Настройка плиты на различные типы газа Для того чтобы подготовить плиту к работе с другим типом газа необходимо заменить жиклеры отрегулировать пода чу воздуха и минимальное пламя Помните во время выполнения этих операций плита должна быть отключена от сети Важно снимите имеющийся штуцер и установите тот кото рый находится в пакете принадлежностей Обратите внимание штуцер для сжиженного газа марки рован цифрой 8 штуцер для метана и городского газа имеет маркировку 13 Обязательно установите уплотни тельную прокладку а Замена жиклеров верхних горелок снимите решетки и выньте горелки из гнезд с помощью 7 мм торцевого ключа отвинтите жиклеры и замените их жиклерами для нового типа газа см табл 1 Характеристики горелок и жиклеров соберите все детали в обратном порядке Внимание между газовой трубой и плитой после установки шланга не должно быть электрического соединения Подключение гибкой бесшовной стальной трубы к резьбовому соединению Удалите штуцер Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой 1 2 дюйма Используй те только трубы и прокладки соответствующие нацио нальным стандартам Полная длина трубы не должна превышать 2000 мм После подключения удостоверьтесь что гибкая стальная труба не касается движущихся пред метов и не пережата Контроль плотности подсоединения Выполнив подключение газа проверьте наличие его утечек используя мыльный раствор Никогда не используйте для проверки пламя б Регулировка минимального пламени верхних горелок поверните рукоятку к минимальному положению снимите рукоятку и вращайте ее регулировочный винт расположен сбоку или внутри стержня регулятора в разные стороны пока пламя не станет малым но устойчивым ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Подсоединение кабеля к сети Оснастите питающий кабель соответствующей вилкой см табличку характеристик и местные стандарты или непос КВ В случае с сжиженным газом регулировочный винт дол жен быть закручен полностью 15
