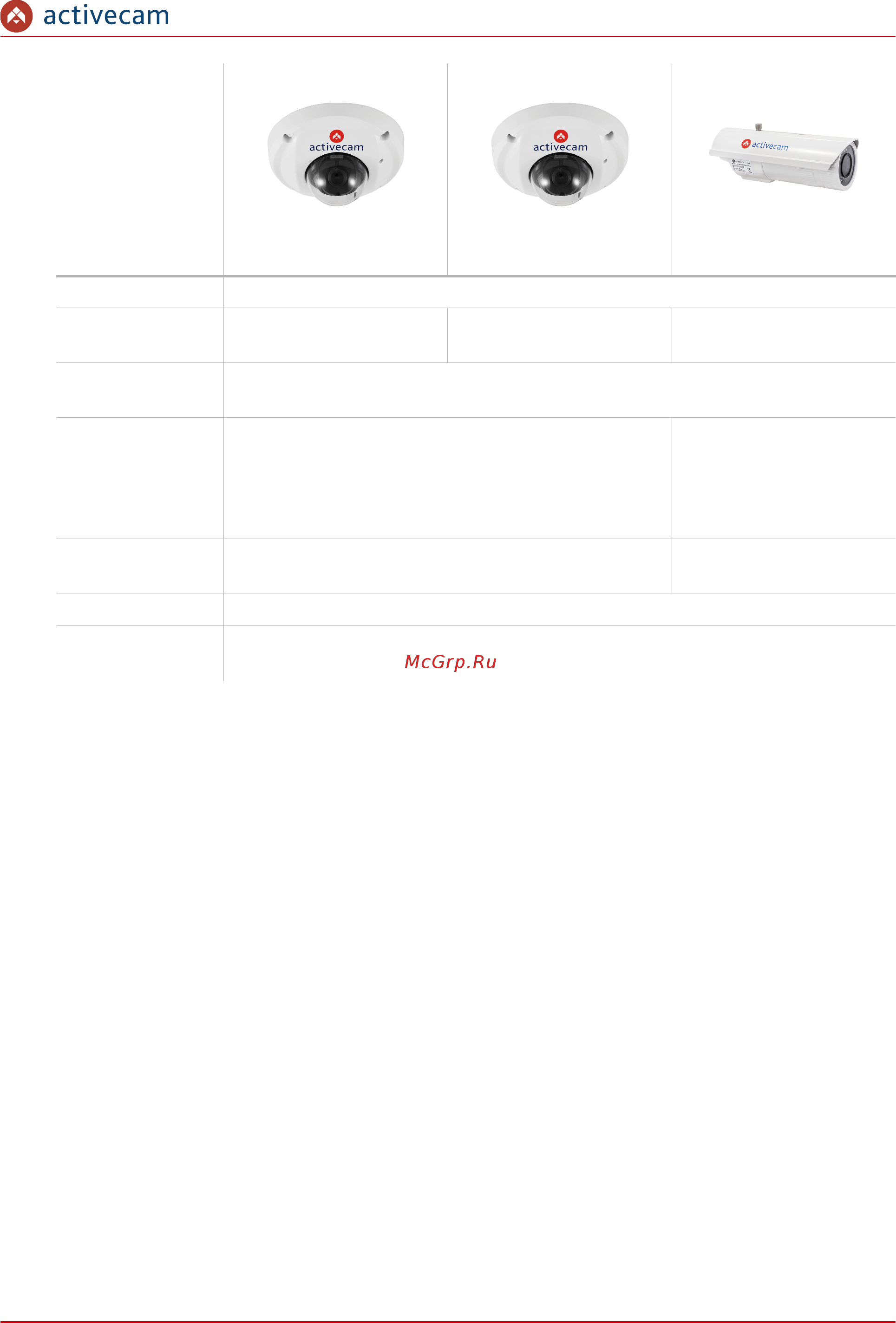

Глава 1. Введение
Характеристика AC-D4011 AC-D4031
AC-D2033IR2
Питание PoE (802.2af) / 12V DC (1A)
Максимальное
потребление
0.2А (2.4Вт) 0.25А (3Вт) 0.42А (5Вт)
Внутренние
разъемы
MicroSD
Внешние разъемы RJ-45
питание 12В
BNC
RJ-45
питание 12В
BNC
аудио вх/вых
тревожные вх/вых
Габаритные
размеры, мм
Ø112 x 53.5 190 x 71 x75
Степень защиты IP66
Рабочие
температуры
-40°C … +60°C
Руководство по эксплуатации IP-камер ActiveCam 5
