Глава 1. Введение

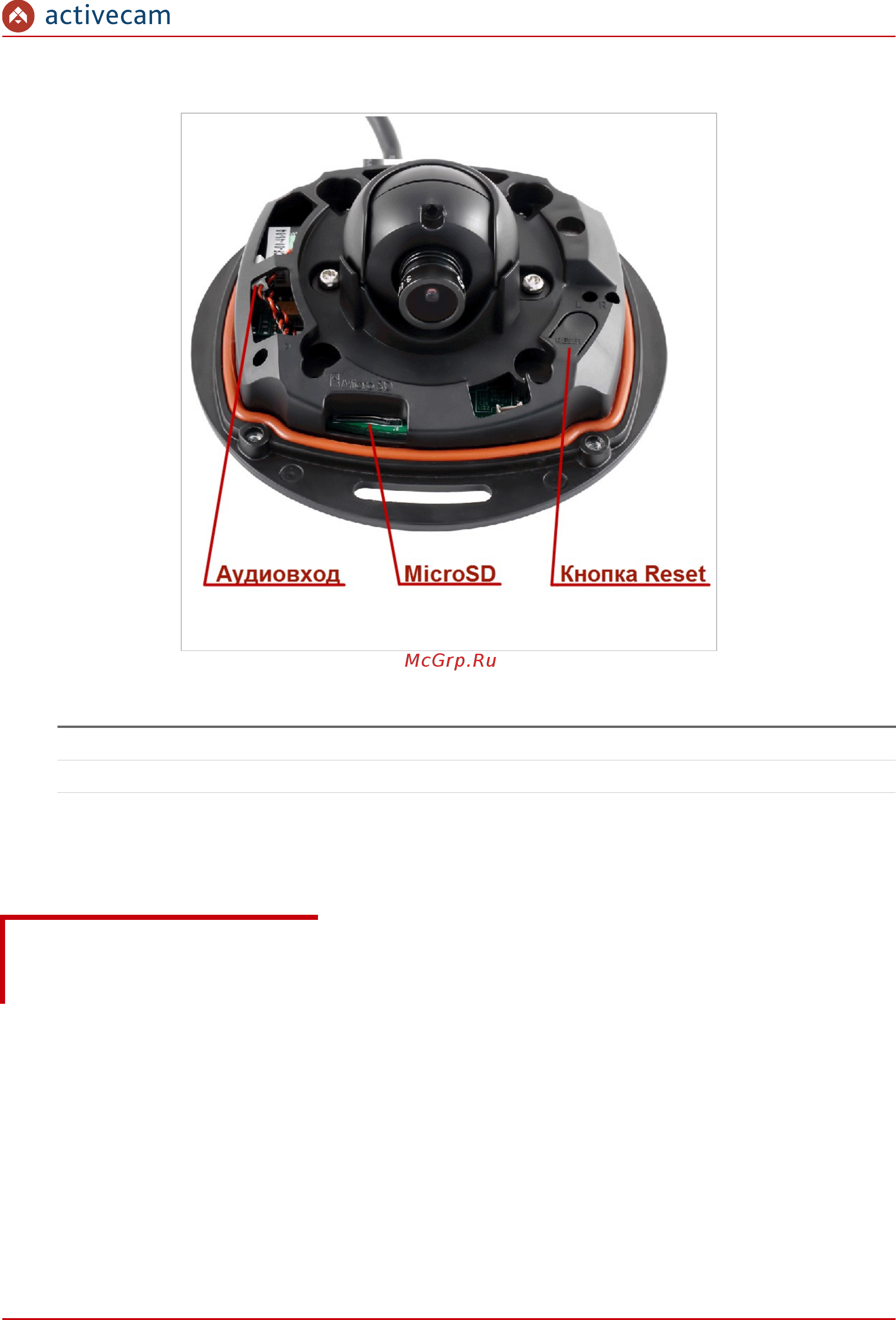

Внутренние разъемы IP-камеры:
Разъем Описание
MicroSD Разъем для установки карты памяти формата MicroSD.
Кнопка Reset Кнопка сброса настроек камеры на заводские.
Аудиовход Разъем для подключения встроенного микрофона.
Для доступа к внутренним разъемам IP-камеры открутите 4 винта и осторожно
поднимите крышку.
ВНИМАНИЕ!
Установку карты памяти производите только при выключенной IP-камере.
Руководство по эксплуатации IP-камер ActiveCam 8
