Глава 1. Введение

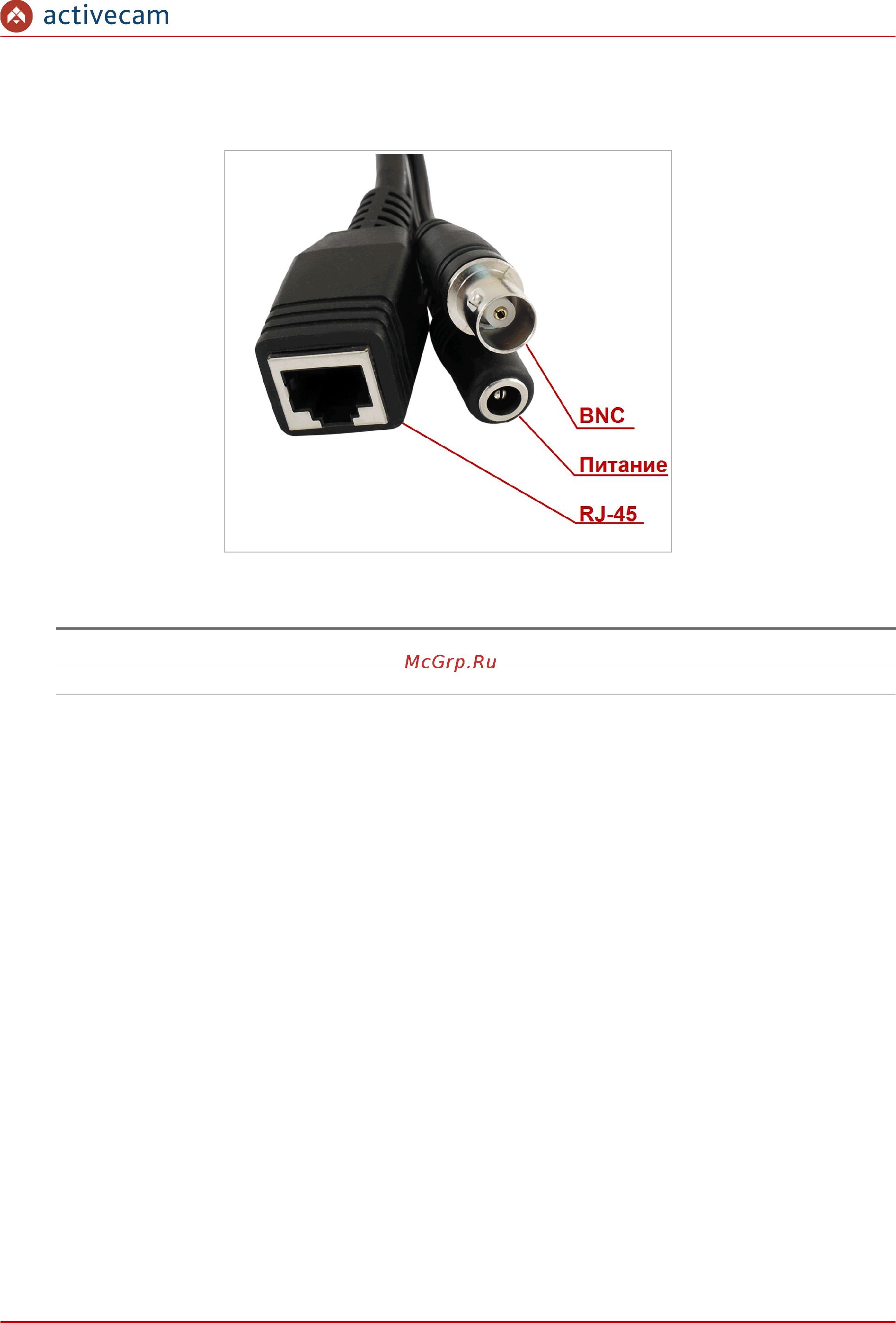

Для подключения к IP-камер AC-D4011 и AC-D4031 используются:
внешние разъемы IP-камеры:
Разъем Описание
RJ-45 Разъем для подключения IP-камеры к локальной сети.
BNC Аналоговый выход камеры.
Питание Разъем для подключения блока питания 12В.
Руководство по эксплуатации IP-камер ActiveCam 7
