Рис.3

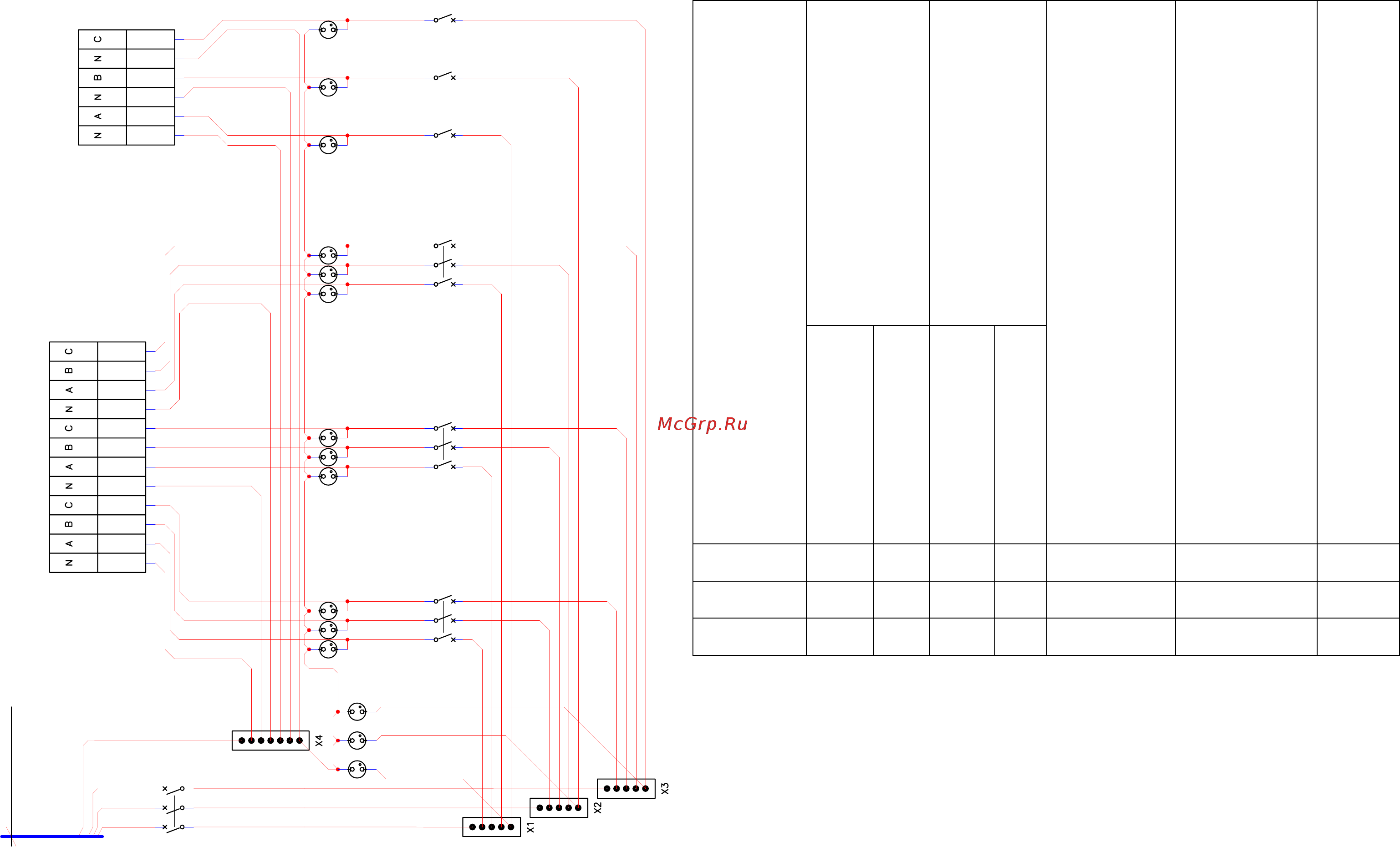

УРМ-250. Схема электрических соединений.
"Фаза B"
НВ-0,35
НВ-0,35
НВ-0,35
EL4
EL5
ПВ3-16
EL7
EL8
ПВ3-16
EL11
EL12
ПВ3-16
"Фаза C"
EL1
EL2
EL3
Направление6
ПВ3-16
ПВ3-16
ПВ3-16
"N"
ПВ3-2,5
ПВ3-16
ПВ3-2,5
ПВ3-16
ПВ3-16
ПВ3-16
ПВ3-16
ПВ3-16
ПВ3-16
ПВ3-2,5
ПВ3-2,5
ПВ3-16
ПВ3-16
ПВ3-16
EL6
НВ-0,35
ПВ3-16
I>
QF3
EL9
ПВ3-16
ПВ3-16
Направление2
EL10
ПВ3-16
ПВ3-2,5
ПВ3-2,5
ПВ3-16
I>
QF5
I>
QF6
EL13
EL14
I>
QF7
EL15
"Фаза А"
I>
QF1
Направление5
Направление4
I>
QF2
Направление3Направление1
I>
QF4
XT1
XT3
Ввод 220/380В.
- 3 -
Таблица 2
Макс. ток в нагрузке на одну
фазу, А
Сечение медного провода
для подключения
максимальной нагрузки, мм²,
не менее
Тип
блока
Направление 1…3
Направление 4…6
Направление 1…3
Направление 4…6
Сечение медного провода для подключения
заземления, мм², не менее
Сечение медного провода для подключения
силового ввода, мм², не менее
Коэффициент загрузки фазы Кф
УРМ-100 40 10 6 1,0 6 16 0,76
УРМ-160 63 16 10 1,5 16 35 0,78
УРМ-250 100 25 16 2,5 16 70 0,79
ВНИМАНИЕ! Максимальная токовая нагрузка на одну фазу
должна выбираться с учётом коэффициента загрузки фазы Кф
(табл. 2). Так, для блока УРМ-100 максимальная нагрузка на одну
фазу по направлениям 1…6 не должна превышать 98,8А.
ВНИМАНИЕ!
Все операции по коммутации нагрузки необходимо
выполнять при отключенной сети.
Запрещается эксплуатация блоков без заземления.
Проводник в
месте подключения к блоку не должен
содержать остатков флюса или следы окисления.
