Станок балансировочный СБМП-60/XT. Руководство по эксплуатации.
11

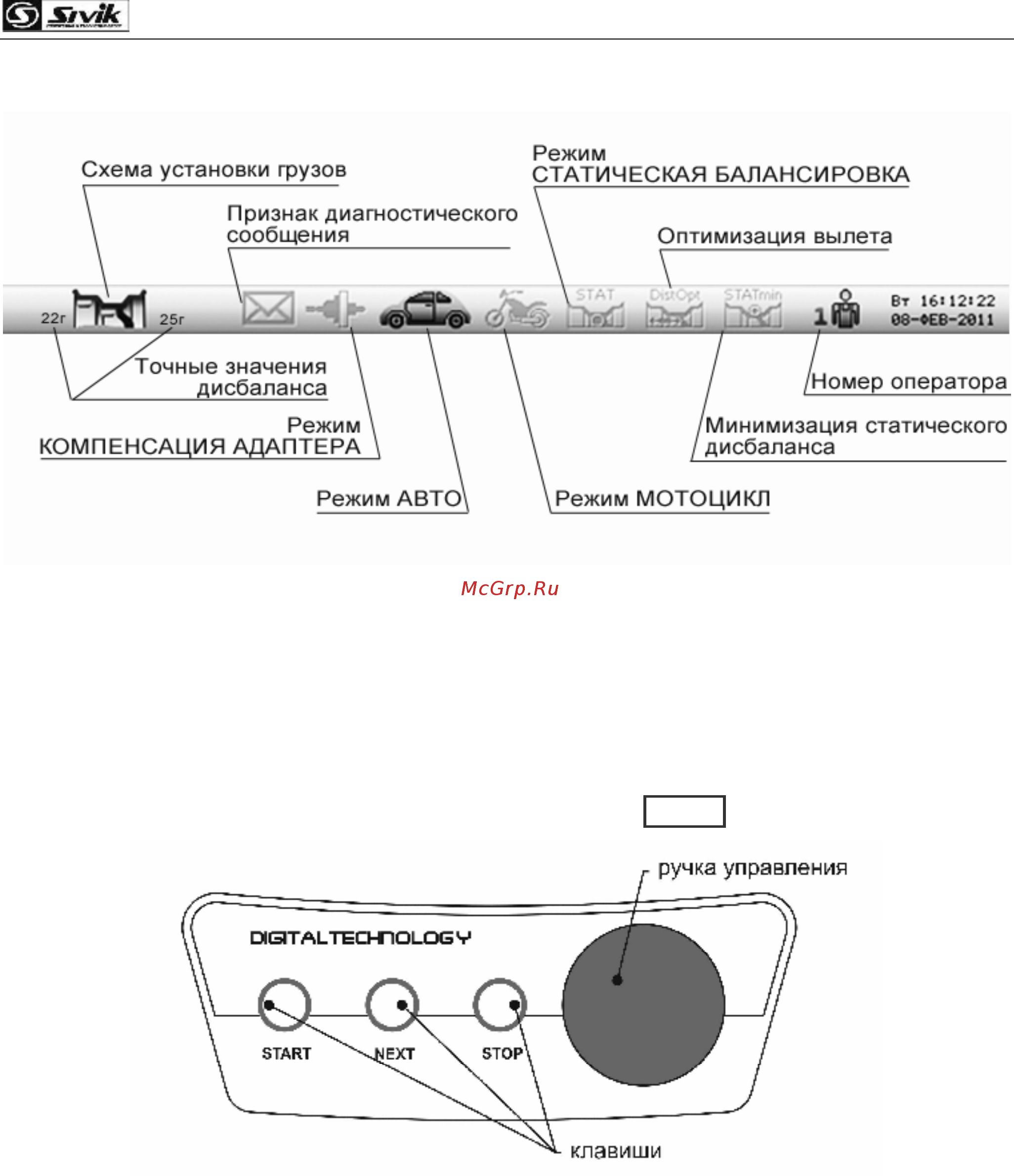

В верхней части экрана находится информационное поле. Значения пиктограмм
информационного поля показаны на рисунке 4.5.
Рисунок 4.5 – Информационное поле
Пиктограммы «Схема установки грузов» и «Номер оператора» всегда активны и
показывают текущее состояние.
Остальные пиктограммы индицируют состояние режима. Пиктограмма при
включенном режиме контрастная, при выключенном – бледная.
Под информационным полем находится строка названия текущего режима.
В нижней части экрана расположены изображения экранных клавиш. Далее по
тексту экранные клавиши выделяются рамкой, например МЕНЮ.
Рисунок 4.6
На рисунке 4.6 показана панель управления. Вращением ручки управления следует
производить выбор экранных клавиш, пунктов меню, изменять значения величин.
Нажатие ручки управления может приводить к:
· нажатию экранной клавиши;
· выполнению пункта меню;
· завершению ввода значений.
Назначение клавиш:
