Станок балансировочный СБМП-60/XT. Руководство по эксплуатации.
31
8 НАСТРОЙКА СТАНКА
8.1 Меню
Для входа в главное меню станка нужно, находясь в режиме «Новое колесо»,
нажать клавишу МЕНЮ . На экране появится список из нескольких пунктов, рисунок
8.1:
- Отчет;
- Параметры;
- Интерфейс;
- Проверка и калибровка.
Для выбора пункта меню, вращая ручку энкодера, выделить нужный пункт и
нажать на ручку.

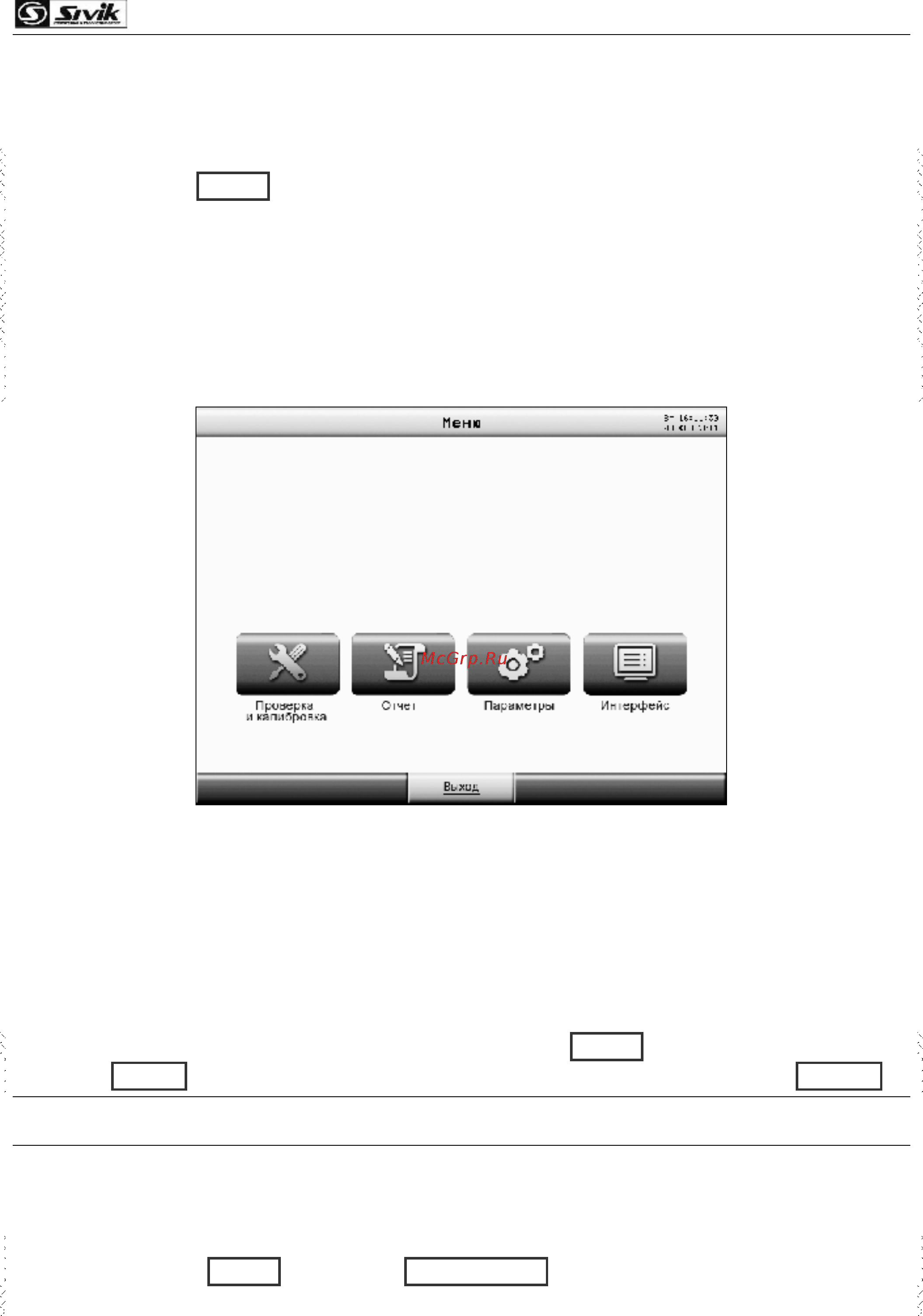

Рисунок 8.1
8.2 Отчет
В станке ведется учет отбалансированных колес, что позволяет вести учет
выполненной работы. Счетчик защищен от любого вмешательства – его можно только
просмотреть.
Кроме этого, считается суммарная масса ленточных грузов и количество
установленных грузов со скобой.
В режиме «Новое колесо» нажать клавишу МЕНЮ . В появившемся списке
выбрать ОТЧЕТ. Ознакомиться с информацией на экране. Нажать клавишу ВЫХОД .
i
Учет ведется по результатам измерений дисбаланса на основании выбранной схемы
установки грузов. При превышении значения 65535 любой счетчик обнуляется.
8.3 Параметры
В этом режиме можно просмотреть текущие значения параметров и изменить их.
Для входа в режим «Параметры» нужно, находясь в режиме «Новое колесо»,
нажать клавишу МЕНЮ , затем - ПАРАМЕТРЫ. На экране появится список из
нескольких пунктов, рисунок 8.2.
