Станок балансировочный СБМП-60/XT. Руководство по эксплуатации.

4.2.3 Очистить отверстие шпинделя станка и вал от консервирующей смазки чистой

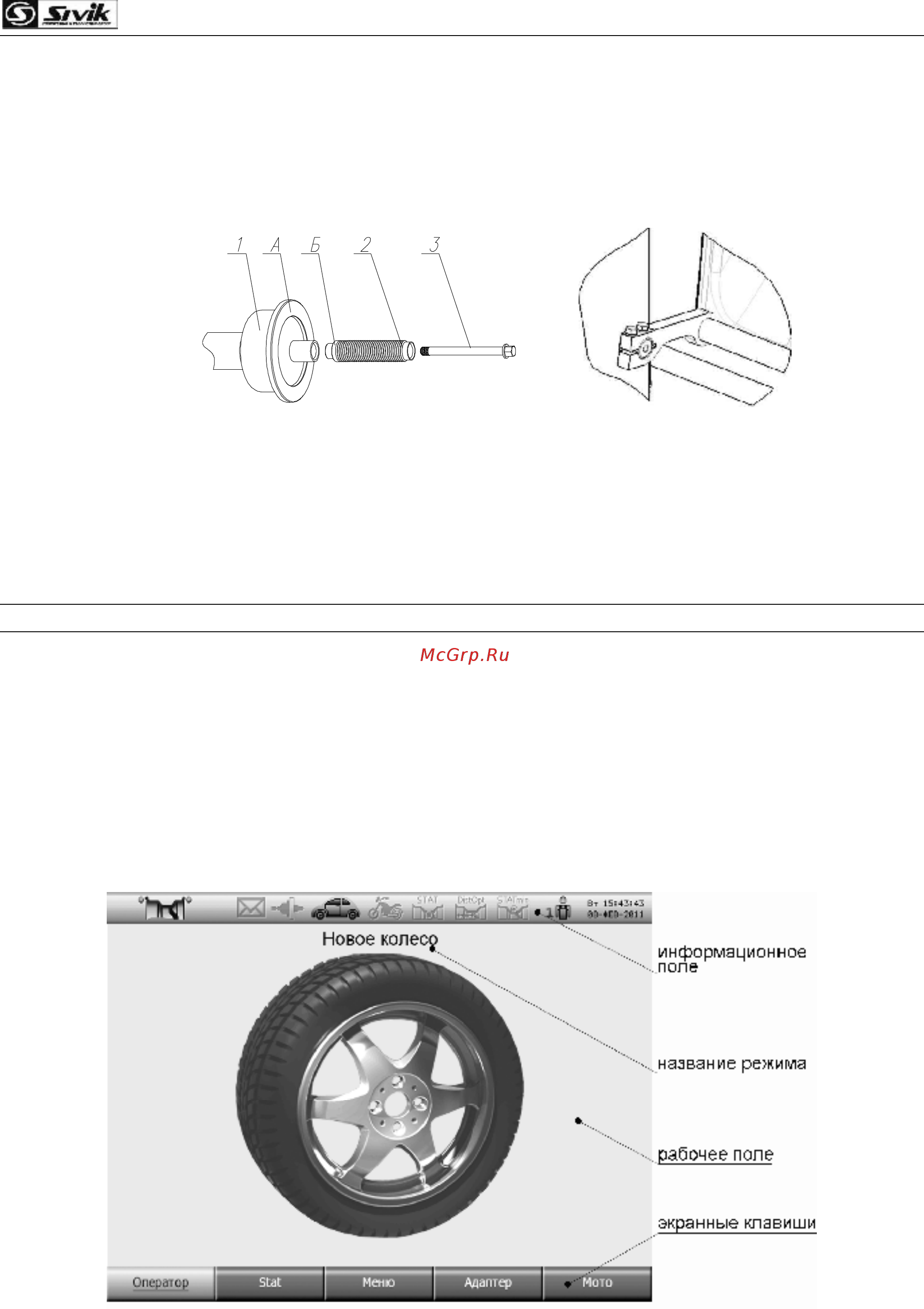

ветошью, смоченной бензином или уайт-спиритом. В соответствии с рисунком 4.3 на

шпиндель станка 1 установить вал 2, затянув его болтом 3 моментом 40 Н×м, используя

при необходимости переходник шестигранный. При снятии вала допускается легкое

постукивание резиновым или деревянным молотком по поверхности " Б "(по

горизонтальной поверхности). Не прикладывать усилия вдоль оси шпинделя (например,

при транспортировке, при снятии или установке колеса)!

1 - шпиндель станка 2 - вал 3 – болт

а б

Рисунок 4.3

4.2.4 Закрепить защитный кожух на корпусе станка двумя болтами (рисунок 4.3 б).

4.2.5 Закрепить вторую линейку 6 на корпусе с помощью 4 болтов с шайбами 14 и

подключить вилку линейки 13 к гнезду 14 (рисунок 4.1).

При демонтаже для отключения разъема нажать на толкатель.

4.2.6 Проверить соответствие напряжения сети напряжению, указанному на

табличке станка.

4.2.7 Подключить сетевой шнур к гнезду станка, расположенному на задней панели

корпуса станка (рисунок 4.1), и к питающей сети, оборудованной розеткой с контактом

заземления.

4.2.8 После установки станка выполнить калибровку линеек и датчиков дисбаланса.

4.3 Органы управления и индикации

На рисунке 4.4 показан пример изображения на экране монитора.

Рисунок 4.4
