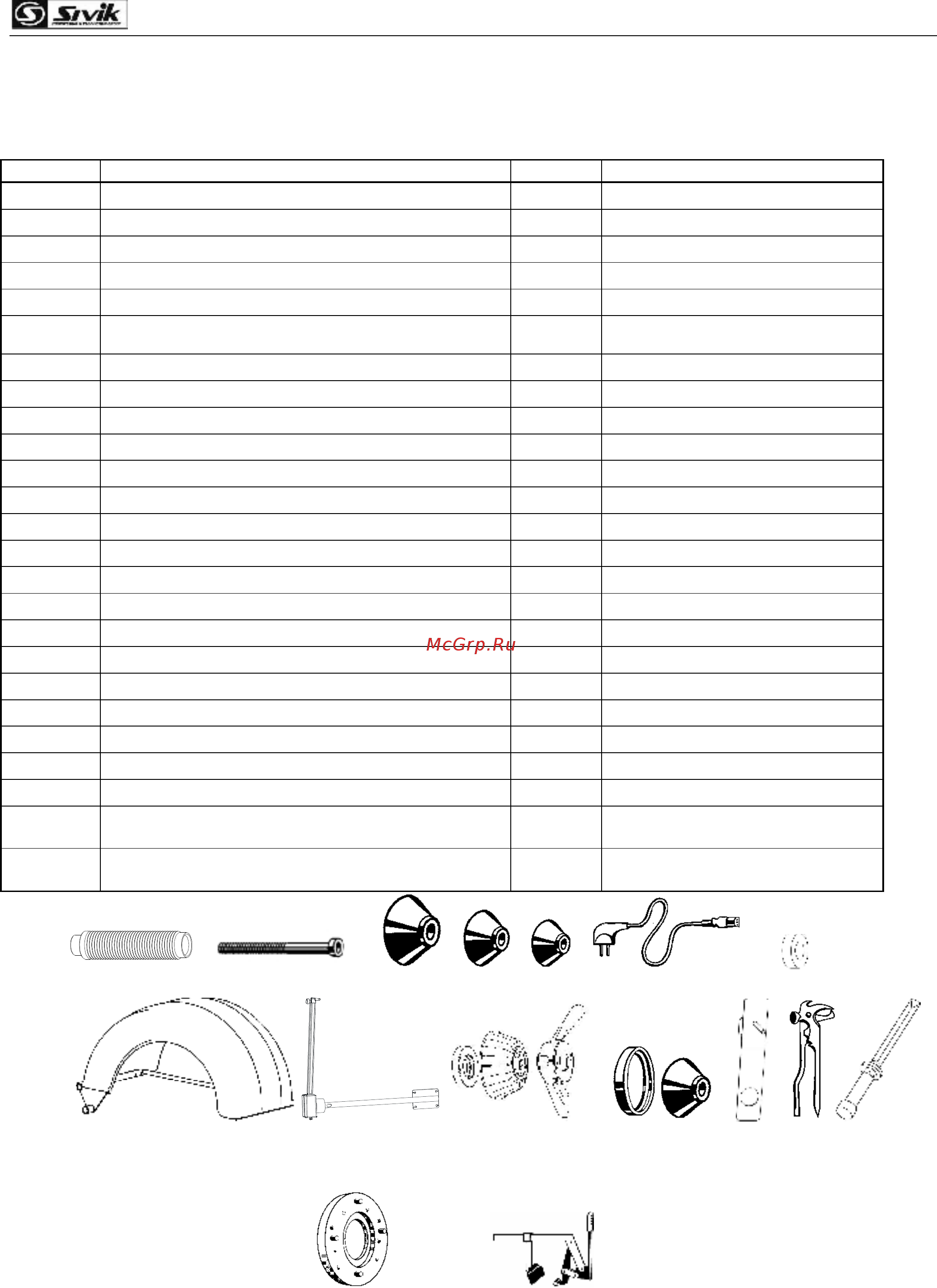

Станок балансировочный СБМП-60/XT. Руководство по эксплуатации.
7
3 КОМПЛЕКТНОСТЬ
Комплектность приведена в таблице 3.1.
Т а б л и ц а 3.1
№ п./п. Наименование Кол. шт. Примечание
1 Станок балансировочный 1
2 Руководство по эксплуатации 1 КС217.000.00 РЭ
3 Методика поверки 1 СБМП.000.01 МП
4 Вал 1
5 Болт 1
6 Переходник шестигранный 1
в зависимости от исполнения
болта вала резьбового
7 Кожух 1
8 Вторая линейка в сборе 1
9
Конус Æ 78…114
1
10
Конус Æ 62…82
1
11
Конус Æ 43…70
1
12 Гайка с кольцом и чашкой 1
13 Шнур сетевой 1
14 Комплект «Джип» 1
Конус Æ97...160 с кольцом
15 Калибр линеек 1
16 Клещи для установки и снятия грузов 1
17 Упаковка 1
18 Кольцо дистанционное 1
19 Болт М12 с шайбой 1
20 Болт М10 с шайбой и шайбой пружинной 4
21 Скребок для снятия липких грузов STR-40 1
22 Фланец в сборе 1 по заказу
23 Клещи отжимные 1 по заказу
24
Контрольный ротор
КС 009.000.00-01 СБ
1 по заказу
25
Контрольные грузы
KC 009.010.00-01 СБ
2 по заказу
4 5 9 10 11 13 18
7 8 12 14 15 16 21
Рисунок 3.1 – Поставляемые принадлежности
22 23
Рисунок 3.2 – Принадлежности, поставляемые по заказу
