xxiii РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Размеры оригиналов и бумаги
В данном разделе разъясняется система обозначений, используемая в этом руководстве при
обозначении размеров оригиналов и размеров бумаги.
Для форматов A4, B5 и Letter, которые могут использоваться как в книжной, так и в альбомной
ориентации, на горизонтальную ориентацию оригинала/бумаги указывает дополнительный символ R.
Значки на сенсорной панели
Для отображения ориентации оригиналов и бумаги на сенсорной панели используются следующие
значки.

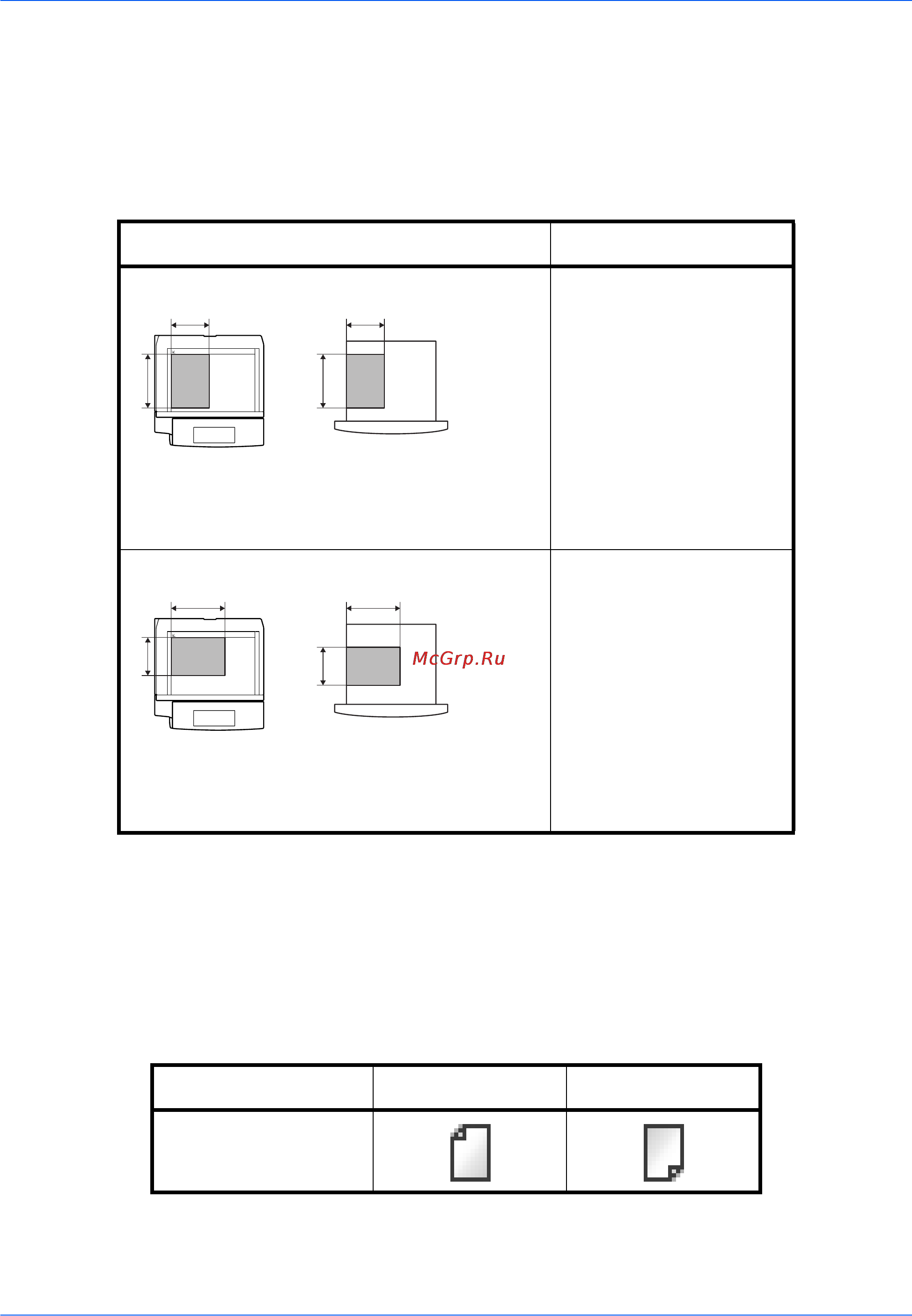

Ориентация Указанный размер *
* Допустимый применяемый формат оригинала/бумаги зависит от
вызываемой функции и лотка. Более подробная информация
приводится на той странице, где описывается соответствующая функция
или лоток.
Вертикальная ориентация A4, B5, A5, B6, A6, 16K,
Letter, Statement
Для оригинала/бумаги размер A превышает
размер B.
Горизонтальная ориентация A4-R, B5-R, A5-R, B6-R,
A6-R, 16K-R, Letter-R,
Statement-R
Для оригинала/бумаги размер A меньше
размера B.
Ориентация Оригиналы Бумага
Вертикальная
ориентация
B B
A A
Оригинал Бумага
B B
A
A
Оригинал Бумага
