Подготовка к использованию
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 2-3
2
Подсоединение кабелей
Подсоединение кабеля
Для подсоединения кабеля к аппарату выполните следующие действия.

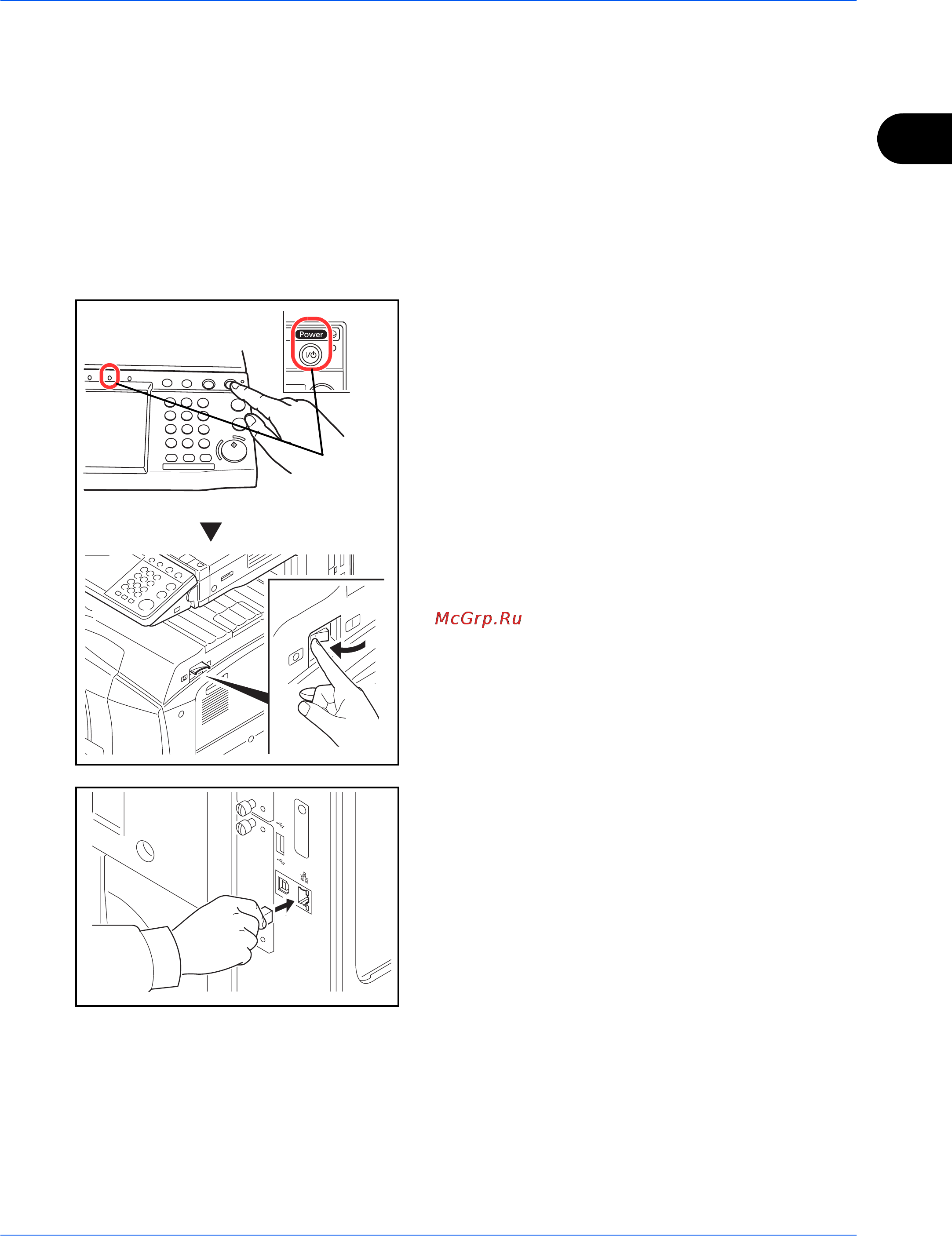

1 Если аппарат включен, сначала нажмите
клавишу Питание на панели управления.
Убедитесь в том, что индикаторы Питание и
"Память" не светятся. После этого отключите
аппарат с помощью сетевого выключателя.
2 Подсоедините кабель к разъему сетевого
интерфейса на правой панели корпуса.
3 Подсоедините другой конец кабеля к
концентратору.
4 Настройте сеть. Подробнее см. раздел
Настройка сети (подключение с помощью
сетевого кабеля) на стр. 2-11.
Убедитесь в
том, что
индикаторы
не светятся.
B1
A2
DP
OPT1
