RU ET
41

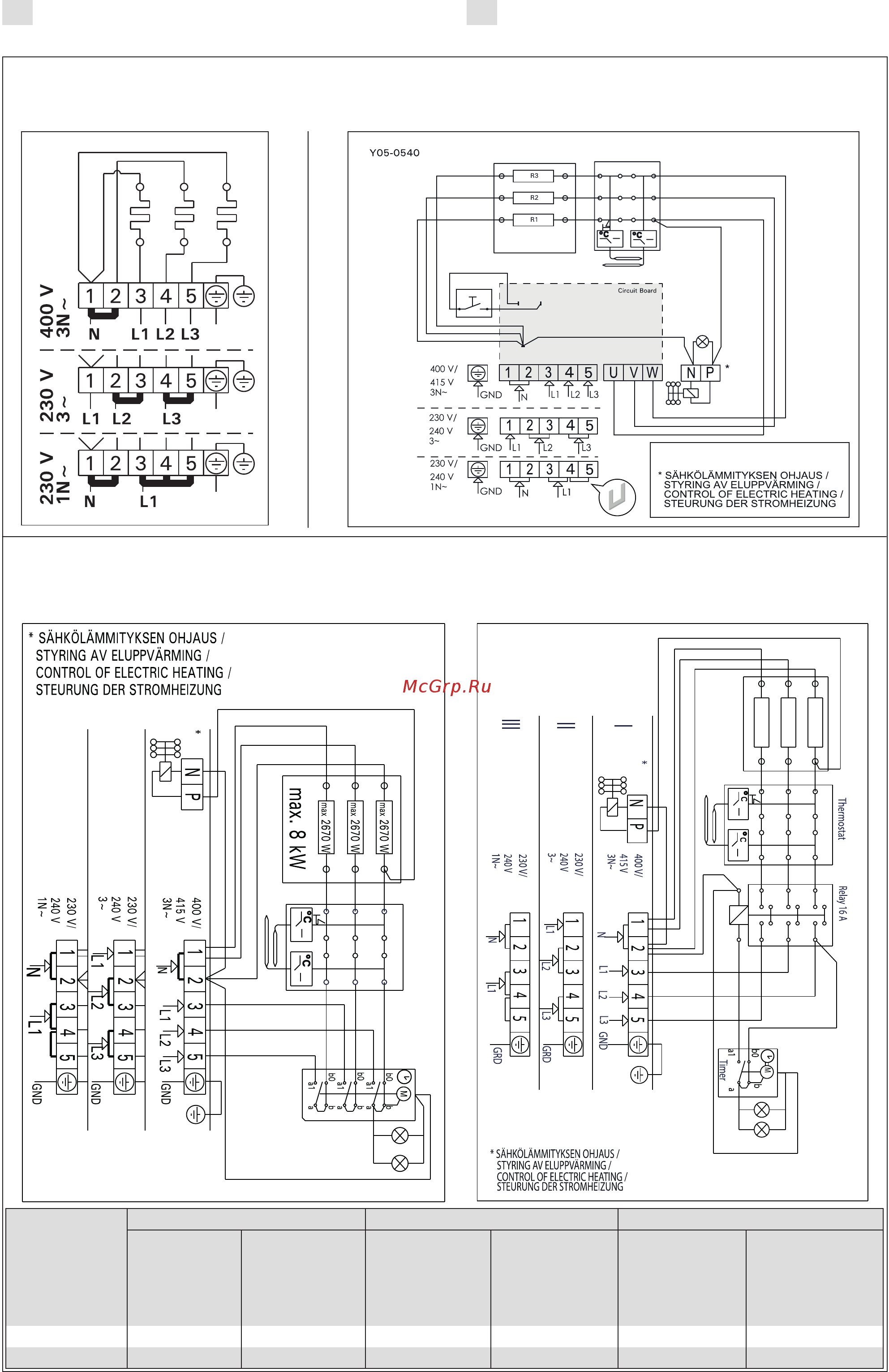

Рисунок 7. Электромонтаж
Joonis 7. Elektriühendused
PP70
400V 3N~, 230V 3~, 230V 1N~
6,8 kW
PP70E, PP90E
400V 3N~, 230V 3~, 230V 1N~
6,8 kW, 9 kW
PP90
400V 3N~, 230V 3~, 230V 1N~
9 kW
Каменка
Keris
400V 3N~ 230V 3~ 230V 1N~
Предохранители
Kaitsmed
Соединительный
кабель
Ühenduskaabel
Предохранители
Kaitsmed
Соединительный
кабель
Ühenduskaabel
Предохранители
Kaitsmed
Соединительный
кабель
Ühenduskaabel
A
H07RN-F
min. mm
2
A
H07RN-F
min. mm
2
A
H07RN-F
min. mm
2
PP70/PP70E
3 x 10 5 x 1,5 3 x 16 4 x 1,5 35 3 x 6
PP90/PP90E
3 x 16 5 x 2,5 3 x 25 4 x 2,5 50 3 x 10
PP70SP, PP90SP
400V 3N~, 230V 3~, 230V 1N~
6,8 kW, 9 kW
400 V / 415 V
3N~
