RU ET
42
3.3. Электромонтаж
Подключение каменки к электросети может про-
извести только квалифицированный электромон-
тажник, имеющий право на данный род работ, в
соответствии с действующими правилами.
• Каменка гибким проводом подсоединяется к
соединительной коробке (рис. 7: A) на стене
сауны. Cоединительная коробка должна быть
брызгозащищенной и находиться на расстоянии
не более 500 мм от пола.
• В качестве кабеля (рис. 7: B) следует использовать
резиновый кабель типа HO7RN-F или подобный.
ВНИМАНИЕ! Использование кабеля с ПВХ-
изоляцией запрещено вследствие его
разрушения под воздействием тепла.
• Если соединительный или монтажный кабель
подходят к сауне, или сквозь стены сауны, на
высоте более 500 мм, они должны выдерживать
при полной нагрузке температуру 170 °С.
Приборы, устанавливаемые на высоте более
500 мм от уровня пола сауны, должны быть
пригодными для использования при температуре
125 °С (маркировка Т125).
• Кроме клемм питания каменки PP оснащены
также клеммой (P), которая делает возможным
управление электрическим нагревом (рис. 7).
Управляющее напряжение передается
от каменки, когда она включена. Кабель
управления электронагревом подводят прямо
к соединительной коробке каменки и дальше с
помощью резинового кабеля, равного по сечению
соединительному кабелю, к клеммнику.
3.3.1. Сопротивление изоляции электрокаменки
При проводимом во время заключительной проверки
электромонтажа каменки измерении сопротивления
изоляции может быть выявлена «утечка», что
происходит благодаря впитыванию атмосферной влаги
в изоляционный материал нагревательных элементов
(транспортировка, складирование). Влага испарится в
среднем после двух нагреваний каменки.
Не подключайте подачу питания электрокаменки
через устройства защитного отключения.
3.3. Elektriühendused
Kerise võib vooluvõrku ühendada vaid professionaal-
ne elektrik, järgides kehtivaid eeskirju.
• Keris ühendatakse poolstatsionaarselt ühendus-
karpi (joonis 7: A) leiliruumi seinal. Ühendus-
karp peab olema pritsmekindel, ning selle mak-
simaalne kõrgus põrandast ei tohi olla suurem
kui 500 mm.
• Ühenduskaabel (joonis 7: B) peab olema kum-
miisolatsiooniga H07RN-F tüüpi kaabel või
samaväärne. Tähelepanu! Termilise rabenemise
tõttu on kerise ühenduskaablina keelatud kasu-
tada PVC-isolatsiooniga kaablit.
• Kui ühendus- ja paigalduskaablid on kõrgemal
kui 1 000 mm leiliruumi põrandast või leiliruumi
seinte sees, peavad nad koormuse all taluma
vähemalt 170 °C (näiteks SSJ). Põrandast
kõrgemale kui 1 000 mm paigaldatud elektri-
seadmestik peab olema lubatud kasutamiseks
temperatuuril 125 °C (markeering T125).
• Peale vooluvarustuse ühendusklemmide on PP-
kerised varustatud ühendusega (P), mis võimal-
dab kütmist juhtida (joonis 7). Sisselülitamisel
antakse toitepinge juhtimine keriselt edasi.
Kütmise juhtimise kaabel on toodud otse kerise
ühenduskarpi ning sealt kerise terminaaliblok-
ki piki sama jämedusega kummiisolatsiooniga
kaablit, mis ühenduskaabelgi.
3.3.1. Elektrikerise isolatsioonitakistus
Elektripaigaldise lõplikul kontrollimisel võib kerise
isolatsioonitakistuse mõõtmisel avastada “lekke”.
Selle põhuseks on, et kütteelementide isolatsiooni-
materjal on imanud endasse õhust niiskust (säili-
tamine, transport). Pärast kerise paari kasutust see
niiskus kaob.
Ära lülita kerist vooluvõrku läbi lekkevoolukait-
se!

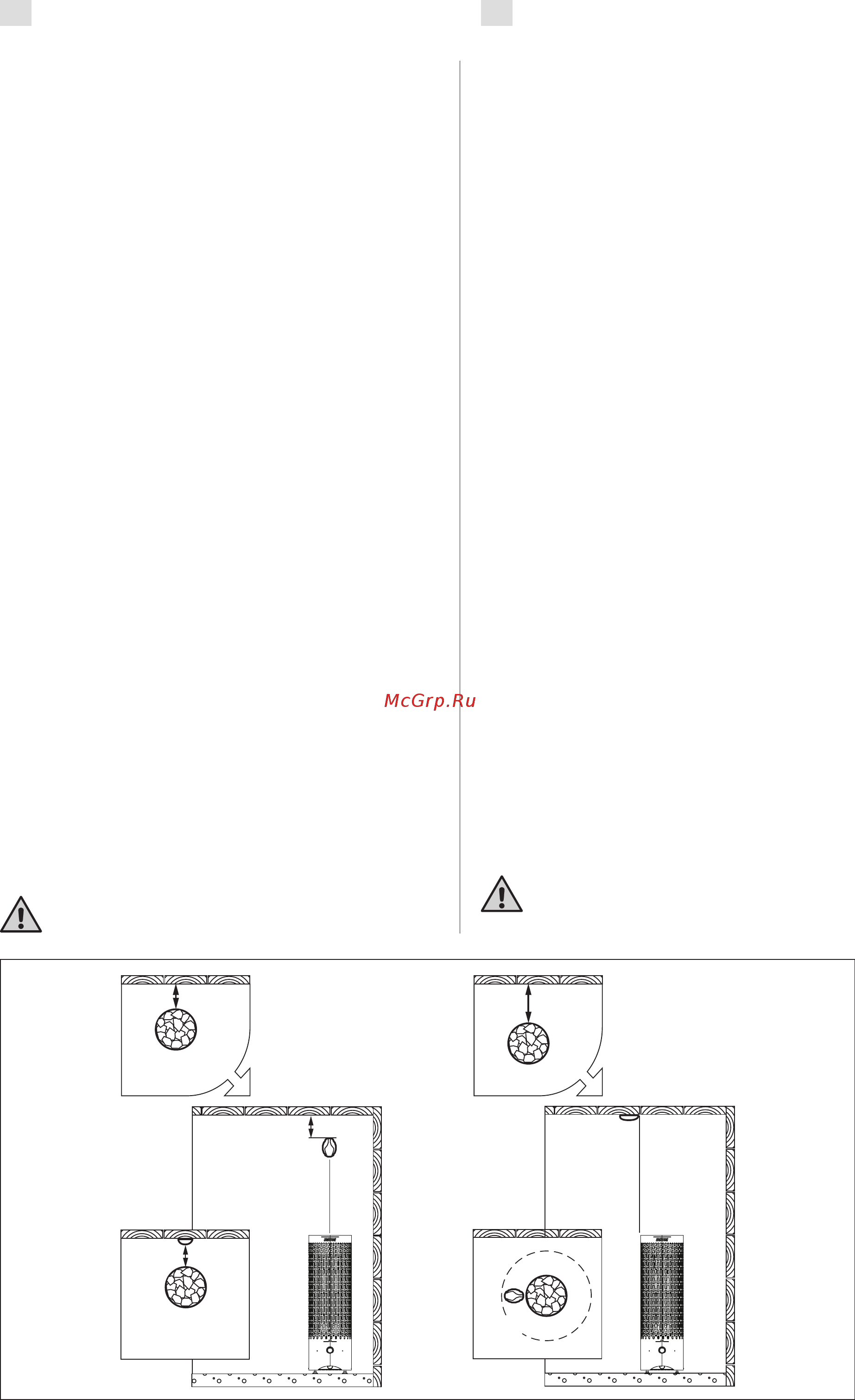

Рисунок 8. Установка датчиков (все размеры приведены в миллиметрах)
Joonis 8. Anduri paigaldamine (kõik mõõtmed millimeetrites)
100
100
100
PP/-EPP/-E
>
50
