RU ET
40
3. ИНСТРУКЦИЯ ПО УСТАНОВКЕ
3.1. Перед установкой
Перед началом работ ознакомьтесь с инструкцией по
установке и проверьте следующее:
• Подходит ли устанавливаемая каменка к данной
парильне с точки зрения мощности и типа?
Мощность каменки должна соответствовать
объему парилки, указанному в таблице 2.
• Напряжение питания соответствует каменке?
• Место для каменки выбрано правильно ( 3.2.).
Внимание! В сауне может быть установлена
только одна каменка.
3. PAIGALDUSJUHIS
3.1. Enne paigaldamist
Enne kerise paigaldamist tutvuge hoolikalt selle pai-
galdusjuhendiga. Kontrollige järgmisi punkte:
• Kas kerise võimsus ja tüüp on leiliruumile sobi-
vad? Järgige tabelis 2 toodud parameetreid.
• Kas toitepinge on kerisele sobiv?
• Asukoht on kerise jaoks sobiv ( 3.2.).
Tähelepanu! Leiliruumi tohib paigaldada ainult ühe
elektrikerise.
3.2. Расположение каменки и безопасные
расстояния
Минимальные безопасные расстояния показаны на рис. 6.
• При установке каменки обязательно
соблюдение указанных значений.
Несоблюдение указанных значений влечет за
собой опасность возгорания.
• Раскаленные осколки камней могут повредить
покрытие пола и вызвать пожар. Покрытие пола в
месте установки должно быть несгораемым.
• При встраивании каменки в полок с помощью
монтажного фланца HPC1 перед проделыванием
отверстия в полке ознакомьтесь с инструкцией по
установке монтажного фланца.
3.2. Asukoht ja ohutuskaugused
Minimaalsed ohutuskaugused on toodud joonisel 6.
• On äärmiselt tähtis, et kerise paigaldamisel
peetaks kinni nendest mõõtudest. Ettekirjutuste
eiramine põhjustab tulekahju riski.
• Kuumad kivitükid võivad kerisest põrandale
kukkudes kahjustada põrandakattematerjali
või põhjustada süttimisohtu. Kerise ümbruse
põrandakate peab olema kuumuskindlast
materjalist.
• Kerist paigalduskraega HPC1 lava sisse
paigaldades tutvu palun krae kasutusjuhendiga
enne lava sisse augu tegemist.
Таблица 2. Данные каменок
Tabel 2. Paigalduse üksikasjad
Тип
Keris
Мощность
Võimsus
Размеры
Mõõdud
Камни
Kivide
kogus
Парильня
Leiliruum
Ширина/глубина/высота
Laius/sügavus/kõrgus
Вес
Mass
Объем
Maht
Высота
Kõrgus
кВт
kW
мм
mm
кг
kg
макс. кг
max. kg
2.3.!
мин. м³
min. m³
макс. м³
max. m³
мин. мм
min. mm
PP70 6,8 310/310/1020 11,5 90 6 10 1900
PP70E 6,8 310/310/1020 11 90 6 10 1900
PP90 9,0 310/310/1020 12,2 90 8 14 1900
PP90E 9,0 310/310/1020 11,7 90 8 14 1900

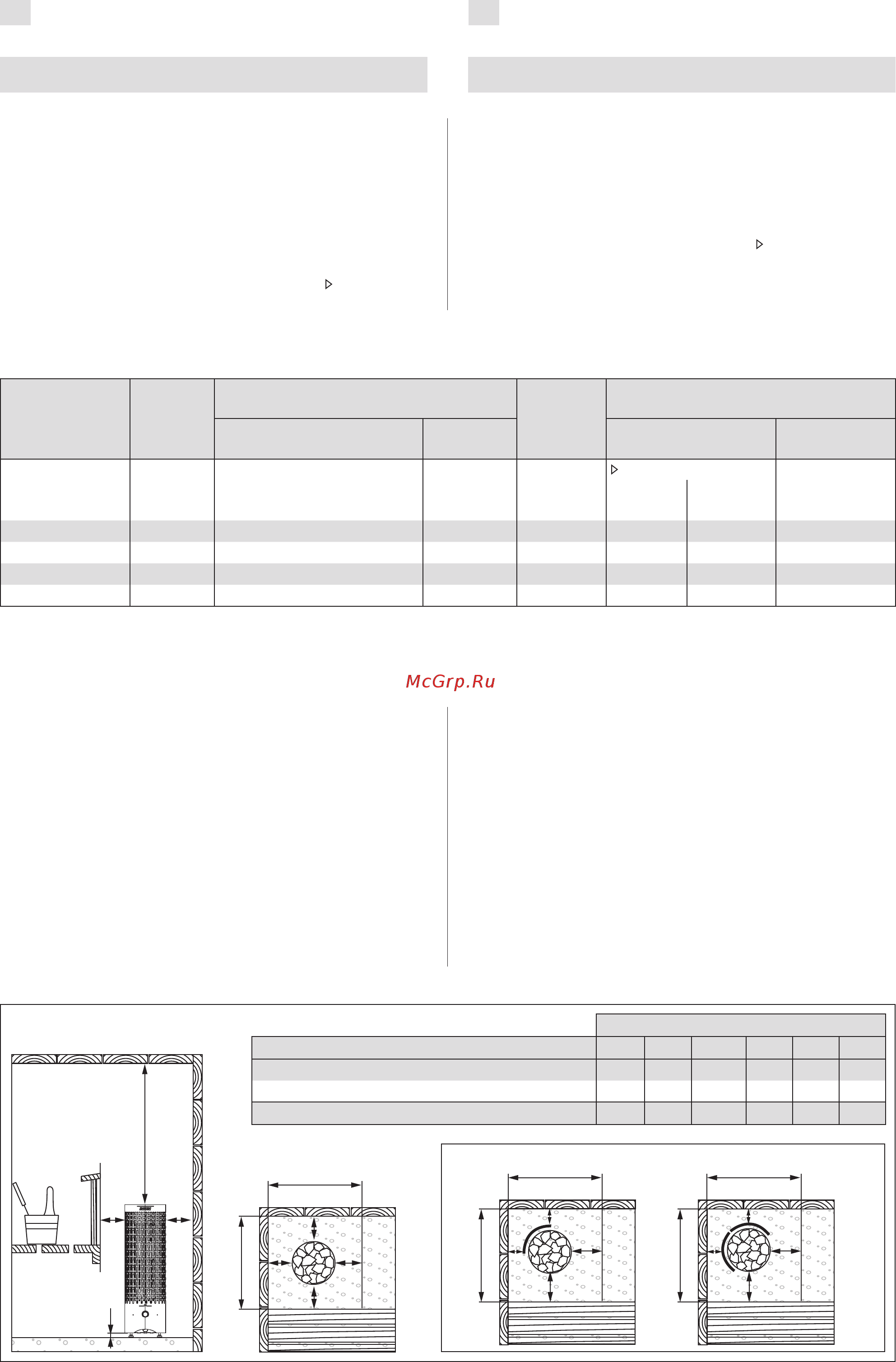

Рисунок 6. Расположение и безопасные расстояния (все размеры приведены в миллиметрах)
Joonis 6. Ohutuskaugused (kõik mõõtmed millimeetrites)
HPP11:
C
D
A B
A A
AA
E
F
E
F
B
A
A
B
E
F
B
A
A
B
мин. мм / min. mm
A B C D E F
PP70/PP70E 100 100 880 20 510 510
PP90/PP90E 100 100 880 20 510 510
HPP11 (в комплект не входит/lisavarustus)
30 100 880 20 440 440
