FI SV
6
Sedan aggregatet har installerats överlämnas dessa
monterings- och bruksanvisningar till bastuägaren
eller till den person som ansvarar för skötseln av
bastun. Garantitiden för de bastuaggregat och den
kontrollutrustning som används i familjebastur är
två (2) år. Garantitiden för de bastuaggregat och
den kontrollutrustning som används i bastur i
flerfamiljshus är ett (1) år.
Tämä kiuas on tarkoitettu käytettäväksi perhe-
saunan kiukaana. Kun kiuas on asennettu, luovu-
tetaan nämä asennus- ja käyttöohjeet saunan omista-
jalle, tai saunan hoidosta vastaavalle henkilölle.
Perhekäytössä oleville kiukaille ja ohjauslaitteille
takuuaika on kaksi (2) vuotta. Talosaunojen kiukaille
ja ohjauslaitteille takuuaika on yksi (1) vuosi.
Kiinnitys seinään
Kiinnityksessä on noudatettava taulukko 1:ssä ja
kuvissa annettuja ohjeita. Kiinnitys suoritetaan kiu-
kaan mukana seuraavilla kansiruuveilla.
HUOM. Vahvista paneelin takainen seinä yli mää-
räisellä laudalla ennen kiukaan kiinnitystä seinälle.
HUOM. Kiuas on asennettava siten, että ohjaus-
laitteet ovat näkyvissä kiukaan vapaalla sivulla ja
käyttötoimenpiteet voidaan suorittaa helposti.
• Kiuas voidaan asentaa syvennykseen, jonka kor-
keus on min. 1900 mm. Kts. kuva 2.
• Saunaan saa asentaa ainoastaan yhden sähkökiu-
kaan.
HUOM. Seinien tai katon suojaaminen kevyt suo-
juksella, joka asetetaan suoraan seinään tai katon
pinnalle, voi aiheuttaa vaarallista lämpötilan nousua
seinässä ja katossa.
Montering vid vägg
Anvisningar som ges i tabell 1. och på bilderna skall
följas vid monteringen. Aggregatet monteras fast
med de skruvar som levereras tillsammans med ag-
gregatet.
OBS. Förstärk väggen bakom panelen med ett extra
bräde innan aggregatet monteras fast vid väggen.
OBS. Elaggregat måste monteras så att styrap-
parater ligger i aggregatens synlig sida och de kan
brukas lätt.
• Aggregatet kan monteras i en fördjupning med en
min. höjd på 1900 mm. Se bild 2.
• I varje bastu får endast ett aggregat monteras.
OBS. Ett vägg- eller takskydd som fästs direkt på
vägg- eller takytan, kan orsaka en farlig höjning av
temperaturen i vägg eller tak.

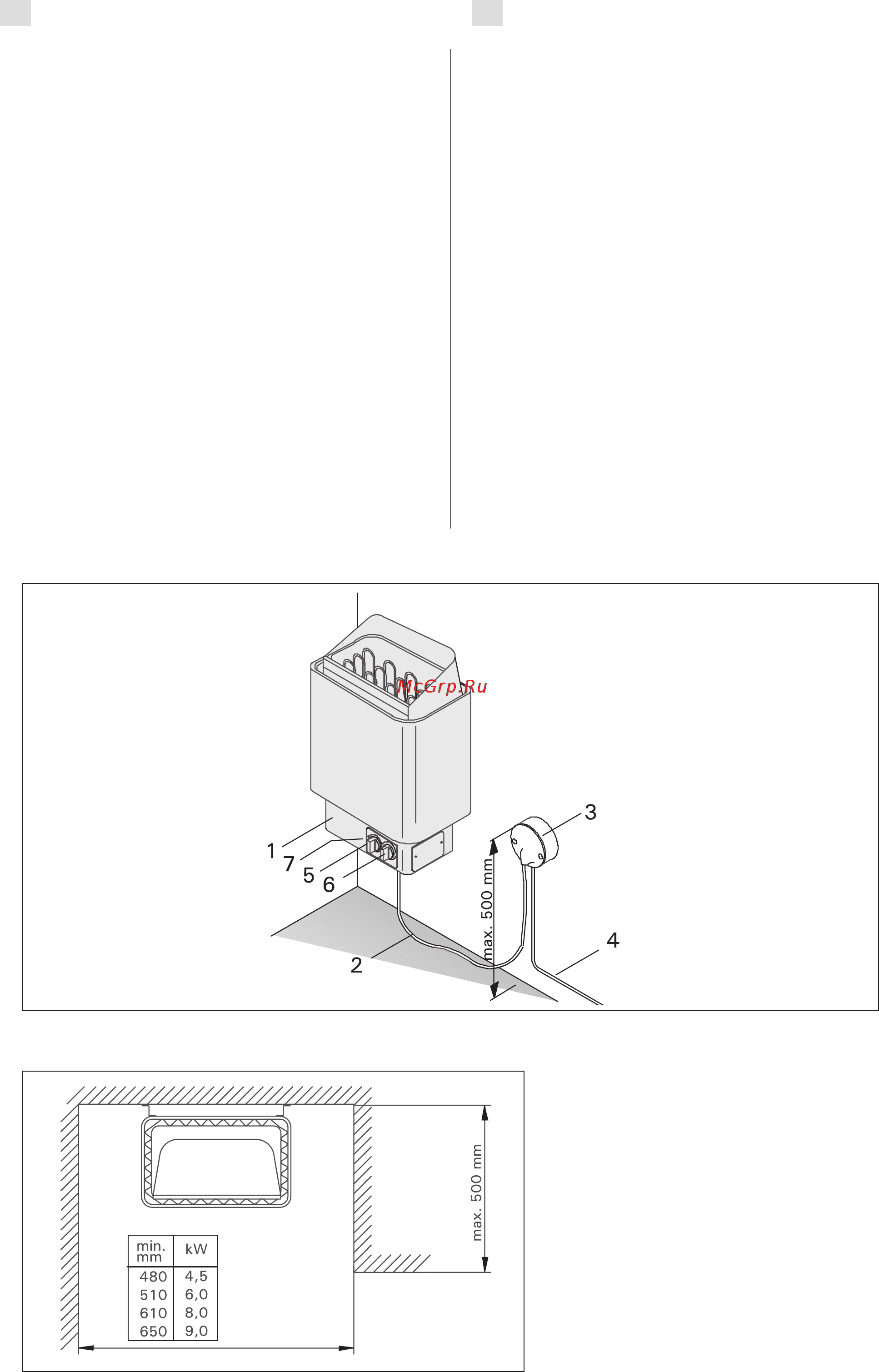

Kuva 1. Kiukaan osat ja kytkentä
Bild 1. Komponentar och anslutning av aggregat
Kuva 2 Asennus seinäsyvennykseen
Bild 2. Montering i väggnisch
1. Liitäntäkotelo
2. Liitäntäjohto
3. Kytkentärasia
4. Kaapeli keskukselle
(KIP 45E-90E)/
4. Asennuskaapeli (KIP 45-80)
5. Termostaatti (KIP 45-80)
6. Kellokytkin (KIP 45-80)
7. Lämpötilanrajoittimen
palautuspainike (KIP 45-80)
1. Anslutningskåpa
2. Anslutningsledning
3. Kopplingsdosa
4. Kabel för centralen (KIP45E-90E)/
4. Installationskabel (KIP 45-80)
5. Termostat (KIP 45-80)
6. Klockströmbrytare (KIP 45-80)
7. Återställningsvred för
temperaturinställning (KIP 45-80)
