RU ET
10
3. РУКОВОДСТВА ПО МОНТАЖУ
3.1. Перед установкой
Перед началом работ ознакомьтесь с руководствами и
проверьте следующее:
• Подходит ли устанавливаемая каменка к данной
парильне с точки зрения мощности и типа? Зна-
чения объема, данные в таблице 2 нельзя
превышать или занижать.
• Питающее напряжение достаточно для каменки?
• При расположении каменки выполняются условия
минимальных расстояний, изображенных на рис. 4
и указанных в таблице 2.
ВНИМАНИЕ! В сауне может быть установлена толь-
ко одна каменка. Каменка устанавливается так,
чтобы текст, нанесенный на корпус каменки, легко
читался после установки.
3. PAIGALDUSJUHIS
3.1. Enne paigaldamist
Enne kerise paigaldamist tutvu paigaldusjuhisega ja
pööra tähelepanu alljärgnevale:
• Kerise võimsus ja tüüp sobivad antud sauna.
Sauna maht peab vastama tabelis 2 antud
suurustele.
• Toitepinge on kerisele sobiv.
• Kerise paigalduskohal on tagatud joonisel 4
ning tabelis 2 toodud ohutuskauguste mini-
maalsuurused.
Tähelepanu! Saunaruumi tohib paigaldada ainult ühe
elektrikerise. Keris peab olema paigaldatud nii, et
hoiatustekstid oleksid pärast paigaldamist hõlpsasti
loetavad.
Тип
Keris
Мощность
Võimsus
Размеры
Mõõdud
Камни
Kivide kogus
Парильня
Leiliruum
Ширина/глубина/высота
Laius/sügavus/kõrgus
Вес
Mass
Объем
Maht
Высота
Kõrgus
кВт
kW
мм
mm
кг
kg
макс. кг
max. kg
2.3.!
мин. м
3
min. m³
макс. м
3
max. m³
мин. мм
min. mm
HL70 6,8 415/340/810 21 50 5 10 1900
HL90 9,0 415/340/810 21 50 8 14 1900
HL110 10,8 415/410/810 24 70 9 18 1900

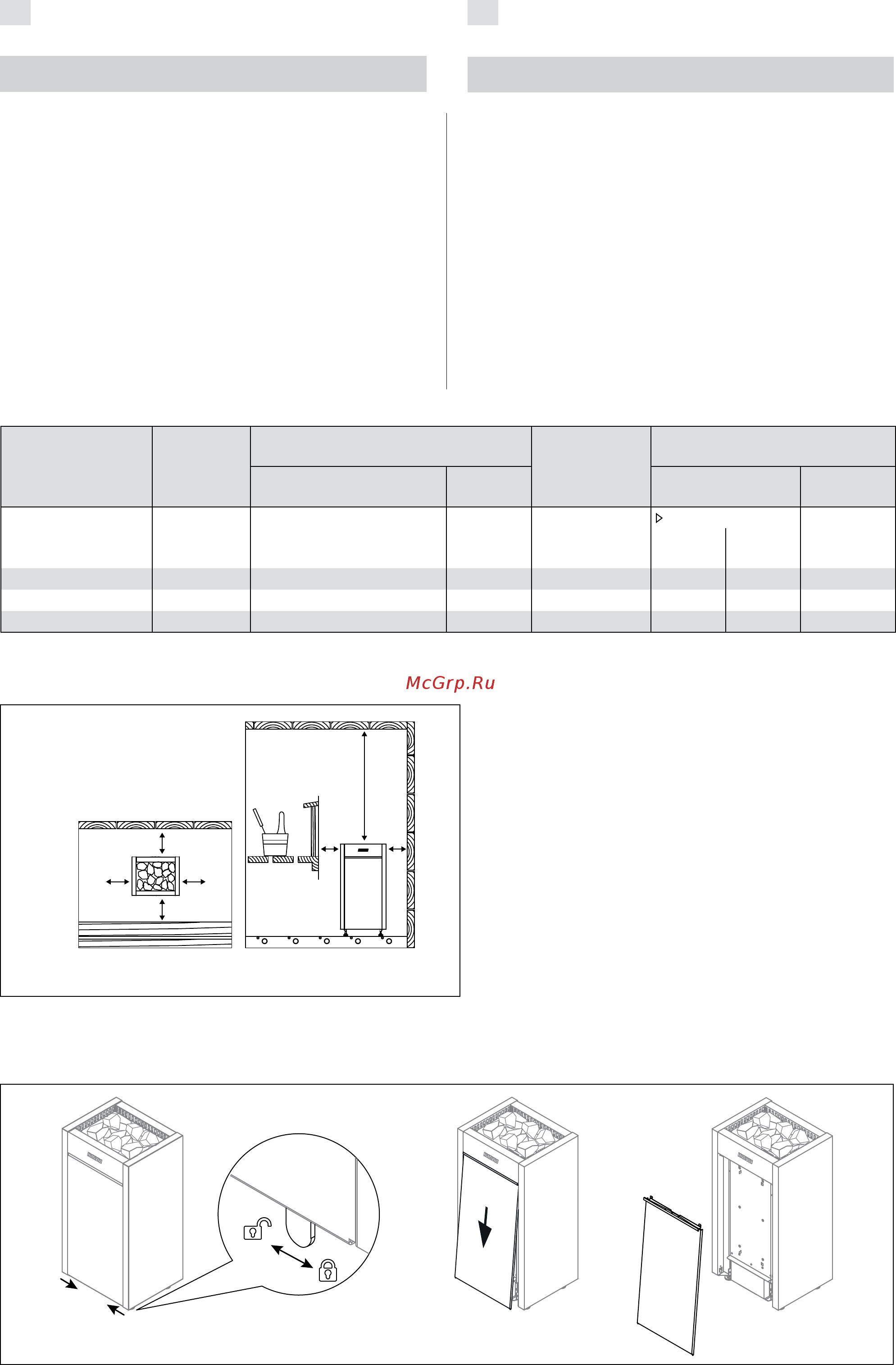

Рисунок 5. Открывание крышки сервисного отсека
Joonis 5. Hooldusluugi avamine
30
30 30
30 30
1100
30
min. mm
Рисунок 4. Расстояния безопасности (все размеры приведены в миллиметрах)
Joonis 4. Kerise miinimum ohutuskaugused (kõik mõõtmed millimeetrites)
Таблица 2. Данные каменок
Tabel 2. Paigalduse üksikasjad
